下落（Drop）曲线是将选定的曲线“投影”到选定的曲面上所得到的曲线，投影方向是某个选定的平面的法向方向，选定的曲线、选定的曲面以及取其法线方向为投影方向的平面是父特征，最后得到的“下落”曲线为子特征，无论修改哪个父特征，都会导致“下落”曲线的改变。从本质上说，下落（Drop）曲线是一种COS曲线。

作为父特征选定的曲线可以是一般的曲线，也可以是前面介绍的ISDX曲线，可以选择多条曲线为父特征曲线；作为父特征选定的曲面可以是模型的表面、一般曲面和ISDX曲面，可以选择多个曲面为父特征曲面。

下面介绍一个下落（Drop）曲线的主要创建过程。首先要打开一个带有曲线、曲面和平面的模型文件，然后再创建“下落”曲线。

Step1.设置工作目录和打开文件。先将工作目录设置至D：\proewf5.2\work\ch08.02，然后打开文件creat_drop_curve.prt。

Step2.设置模型显示状态。

（1）单击按钮，将模型设置为着色显示状态。

（2）单击按钮、，使基准轴和坐标系不显示。

（3）单击按钮，使基准面显示。

（4）单击按钮，然后选择Course_v2视图。

（5）隐藏相关的一些层。在导航选项卡中，单击按钮，在弹出的快捷菜单中选择命令，选取层、进行隐藏（如图8.2.21所示），此时模型如图8.2.22所示。

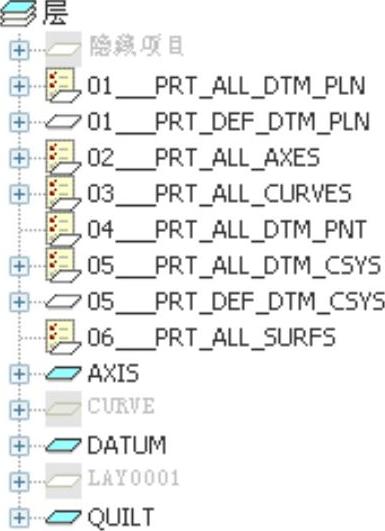

图8.2.21 层树

图8.2.22 模型

Step3.选择下拉菜单命令，进入ISDX环境（可以先切换到模型树显示状态）。

Step4.设置活动平面。采用系统默认的TOP基准平面为活动平面。

Step5.遮蔽活动平面的栅格显示。选择下拉菜单命令，在“造型首选项”对话框的区域中取消选中复选框，关闭“造型首选项”对话框。

说明：如果“造型首选项”对话框的区域中的复选框已经被取消选中的话，就不需要此步的操作。

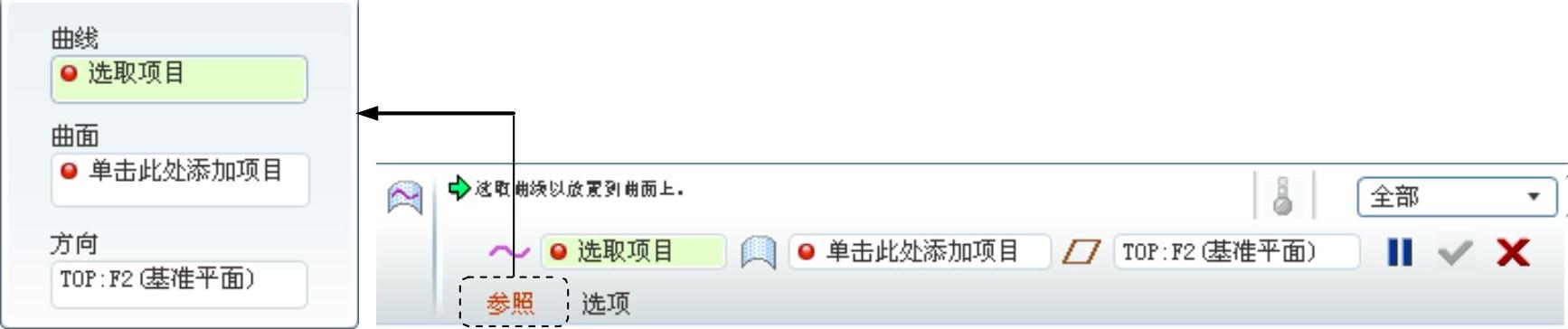

Step6.单击“创建‘下落’曲线”按钮，系统弹出图8.2.23所示的“下落”曲线操控板。

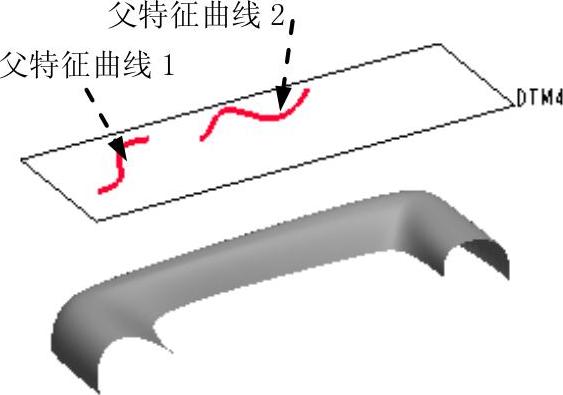

Step7.选择父特征曲线。在系统的提示下，在图8.2.24中选取父特征曲线1，然后按住键盘上的Ctrl键，选取父特征曲线2。

图8.2.23 “下落”曲线操控板

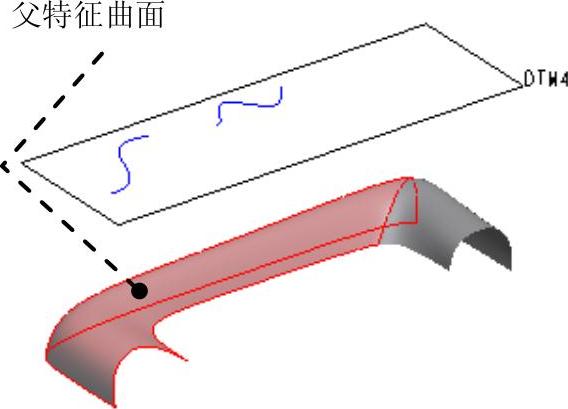

Step8.选择父特征曲面。在“下落”曲线操控板中单击按钮，在区域中单击字符，在系统的提示下，在图8.2.25中选取父特征曲面。

Step9.操作至此，即在父特征曲面上得到图8.2.26所示的“下落”曲线。

图8.2.24 选择父特征曲线

图8.2.25 选择父特征曲面

图8.2.26 得到“下落”曲线

Step10.单击工具栏中的按钮，切换到四个视图状态，查看所创建的COS曲线。

Step11.在图8.2.27所示的“下落”曲线操控板中单击按钮，完成操作。

图8.2.27 “下落”曲线操控板

注意：

如果希望重定义某个下落曲线，可先选取该下落曲线，然后右击，系统将弹出图8.2.28所示的快捷菜单，选择该快捷菜单中的命令，即可进行重定义；或者选择下拉菜单命令。
