COS(Curve Of Surface)曲线是在选定的曲面上建立的曲线,选定的曲面为父特征,此COS曲线为子特征,所以修改作为父特征的曲面,会导致COS曲线的改变。作为父特征的曲面可以是模型的表面、一般曲面和ISDX曲面。
下面介绍创建一个COS类型ISDX曲线的主要过程。首先要打开一个带有曲面的模型文件,然后要在选定的曲面上创建COS曲线。
Step1.设置工作目录和打开文件。
(1)先将工作目录设置至D:\proewf5.2\work\ch08.02。
(2)打开文件creat_cos_curve.prt。
Step2.设置模型显示状态。
(1)单击按钮,将模型设置为着色显示状态。
(2)单击按钮、、,使基准面、基准轴和坐标系不显示。
(3)单击按钮,选择Course_v1视图。
(4)隐藏曲线层。在导航选项卡中,单击按钮,在弹出的快捷菜单中选择命令,选取模型曲线层进行隐藏,此时模型如图8.2.15所示。
图8.2.15 隐藏曲线层
Step4.设置活动平面。接受系统默认的TOP基准平面为活动平面。
Step5遮蔽活动平面的栅格显示。选择下拉菜单命令,在“造型首选项”对话框的区域中,取消选中复选框,关闭“造型首选项”对话框。
Step6.单击“创建ISDX曲线”按钮。
Step7.选择曲线类型。在“曲线创建”操控板中单击“创建曲面上的曲线”按钮,如图8.2.16所示。
Step8.选择父曲面。
(1)在“曲线创建”操控板中单击按钮,如图8.2.16所示。
(2)在弹出的“参照”界面中,单击区域后的字符,然后选取图8.2.15所示的曲面。
(3)在操控板中再次单击按钮,退出“参照”界面。

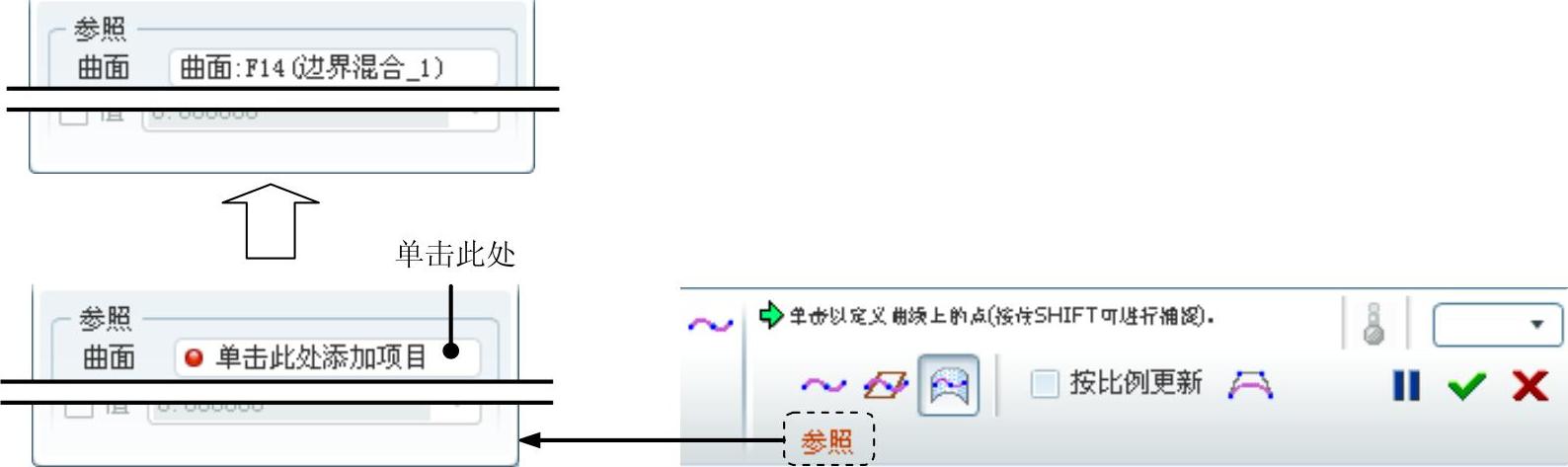

图8.2.16 “曲线创建”操控板
Step9.在选取的曲面上选取四个点,即可得到图8.2.17所示的COS曲线。
注意:此时,曲线上的四个点以小方框(□)形式显示,表明这些点是曲面上的软点。后面我们将进一步介绍曲线上点的类型。
Step10.单击工具栏中的按钮,切换到四个视图状态,查看所创建的COS曲线,如图8.2.18所示。
图8.2.17 创建COS曲线
图8.2.18 在四个视图状态查看COS曲线
Step11.单击“曲线创建”操控板中的按钮。
Step12.拖移“COS”ISDX曲线上的点。单击“编辑曲线”按钮,然后选中前面创建的“COS”ISDX曲线;在图8.2.19所示的“右上”视图中选取曲线上的一点进行拖移,此时将发现,无论怎样拖移该点,该点在“左下”和“右下”视图中的对应投影点始终不能离开所选的曲面,尝试其他的点,也都如此。由此可见,COS曲线上的点始终贴在所选的曲面上,不仅如此,整条COS曲线也始终贴在所选的曲面上。
注意:
(1)可以将COS曲线转化为“自由”曲线,操作方法为:在“曲线编辑”操控板中单击“更改为自由曲线”按钮,系统弹出“确认”对话框,并提示,单击按钮。COS曲线转化成“自由”曲线后,我们会注意到,曲线点的形式从小方框(□)变为小圆点(●),如图8.2.20所示。此时,我们便可以将曲线上的点拖离开所选的曲面。
(2)可以将COS曲线转化为“平面”曲线,操作方法为:在“曲线编辑”操控板中单击“更改为平面曲线”按钮,在系统的提示下,单击一个基准平面或曲线参照。
(3)不能将“自由”曲线和“平面”曲线转化为COS曲线。

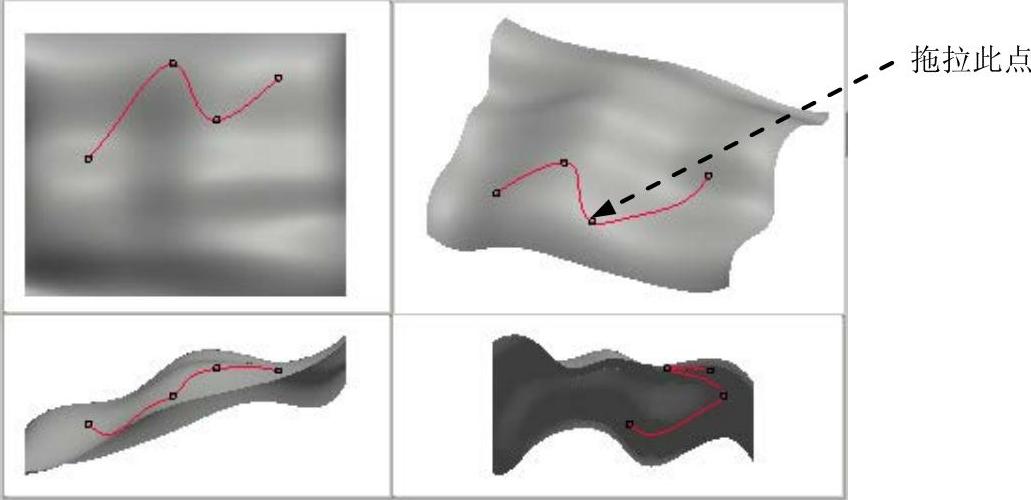

图8.2.19 在四个视图状态拖拉点
图8.2.20 将COS曲线转化为“自由”曲线
