下面介绍创建一个自由ISDX曲线的全过程。

Step1.设置工作目录和新建文件。

（1）选择下拉菜单命令，将工作目录设置至D：\proewf5.2\work\ch08.02。

（2）选择下拉菜单命令，选择文件类型为，子类型为，文件名为creat_free_curve。

Step2.选择下拉菜单命令，进入ISDX环境。

Step3.设置活动平面。进入ISDX环境后，系统一般默认地自动选取TOP基准平面为活动平面，如图8.2.3所示。如果没有特殊的要求，我们常常采用系统的这种默认设置。

Step4.单击“创建ISDX曲线”按钮。

Step5.选择曲线类型。在图8.2.4所示的“曲线创建”操控板中，会发现“创建自由曲线”按钮被激活，这表明系统已经默认地选取了曲线的类型为“自由”。

图8.2.3 设置活动平面

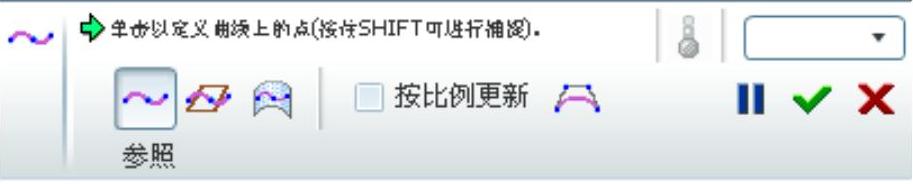

图8.2.4 “曲线创建”操控板

Step6.如图8.2.5所示，在空间单击四个位置，即可得到图中所示的“自由”ISDX曲线，该ISDX曲线是由两个端点（Endpoint）和两个内部点（Internal Point）所组成的样条（Spline）光滑线。注意：在拾取点时，如果要“删除”前一个点，也就是要进行“撤销上一步操作”，可单击工具栏中的按钮；如果要恢复撤销操作，可单击按钮。

注意：此时，曲线上的四个点以小圆点（●）形式显示，表明这些点是自由点。后面我们还将进一步介绍曲线上点的类型。

Step7.切换到四个视图状态，查看所创建的“自由”ISDX曲线。单击工具栏中的按钮，即可看到图8.2.6所示的曲线的四个视图，观察下部的两个视图，发现所创建的“自由”ISDX曲线上的所有点都在TOP基准平面上，但不能就此认为该曲线是“平面”（Planar）曲线，因为我们可以使用“点”的拖拉编辑功能，以将曲线上的所有点拖离开TOP基准平面（请参见后面的操作）。查看完毕后，再次单击按钮，使模型回到一个视图状态。
