1.查看ISDX曲线及曲率图、ISDX曲面

下面我们先打开图8.1.9所示的模型，查看ISDX曲线、曲率图和ISDX曲面，通过查看，建立对ISDX曲线和ISDX曲面的初步认识。

Step1.设置工作目录和打开文件。

（1）选择下拉菜单命令，将工作目录设置至D：\proewf5.2\work\ch08.01。

（2）选择下拉菜单命令，打开文件isdx_surface_view.prt。

Step2.设置模型显示状态。

（1）单击按钮，将模型设置为着色显示状态。

（2）单击按钮、，使基准轴、坐标系不显示。

（3）单击按钮，使基准面显示。

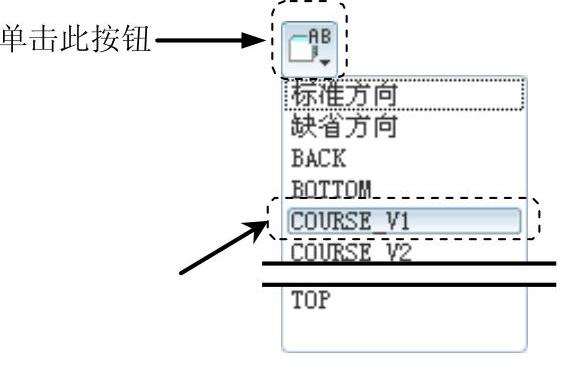

（4）单击按钮，然后选择Course_v1视图，如图8.1.10所示。

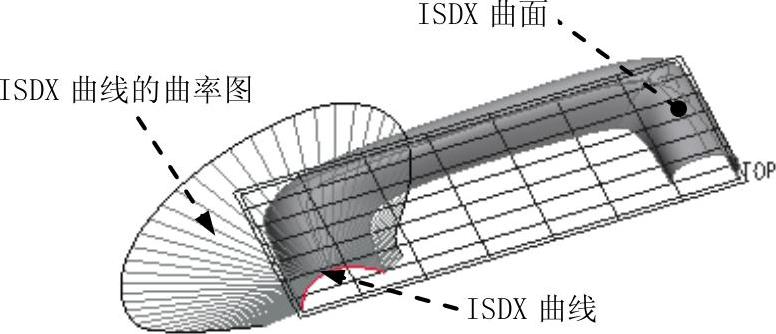

图8.1.9 查看ISDX曲线、曲率图和ISDX曲面

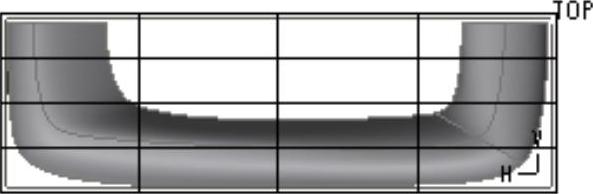

图8.1.10 选择Course_v1视图

Step3.设置层的显示状态。

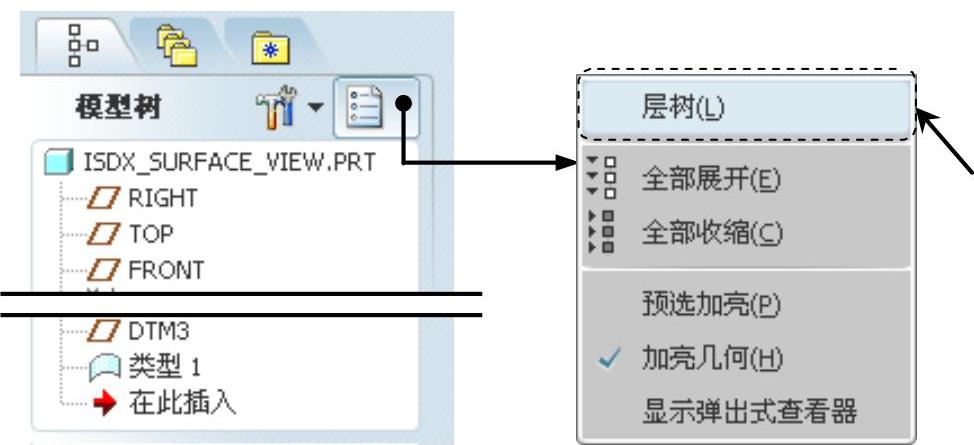

（1）单击图8.1.11所示的导航选项卡中的按钮，在弹出的快捷菜单中选择命令。

图8.1.11 导航选项卡

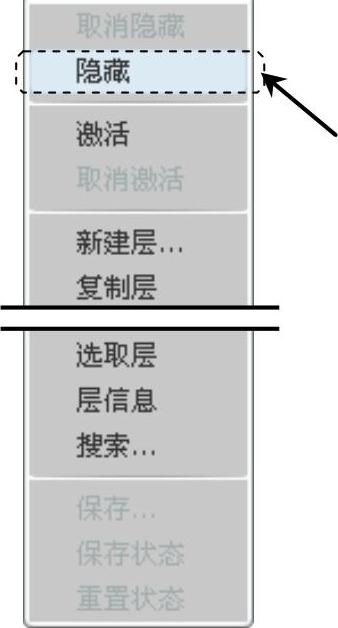

（2）在图8.1.12所示的层树中，选取模型曲线层，按住键盘Ctrl键，再选取层，右击，然后从系统弹出的图8.1.13所示的快捷菜单中选择命令，单击“重画”按钮，这样模型的基准曲线将不显示。

（3）返回到模型树。单击导航选项卡中的按钮，在弹出的快捷菜单中选择命令。

Step4.进入ISDX环境，查看ISDX曲面。在模型树中右击，从弹出的快捷菜单中选择命令。

注意：一个造型（Style）特征中可以包括多个ISDX曲面和多条ISDX曲线，也可以只含ISDX曲线，不含ISDX曲面。

Step5.查看ISDX曲线及曲率图。

（1）单击“显示曲线曲率”按钮，系统弹出图8.1.14所示的“曲率”对话框，然后选择图8.1.9所示的ISDX曲线。

图8.1.12 层树

图8.1.13 快捷菜单

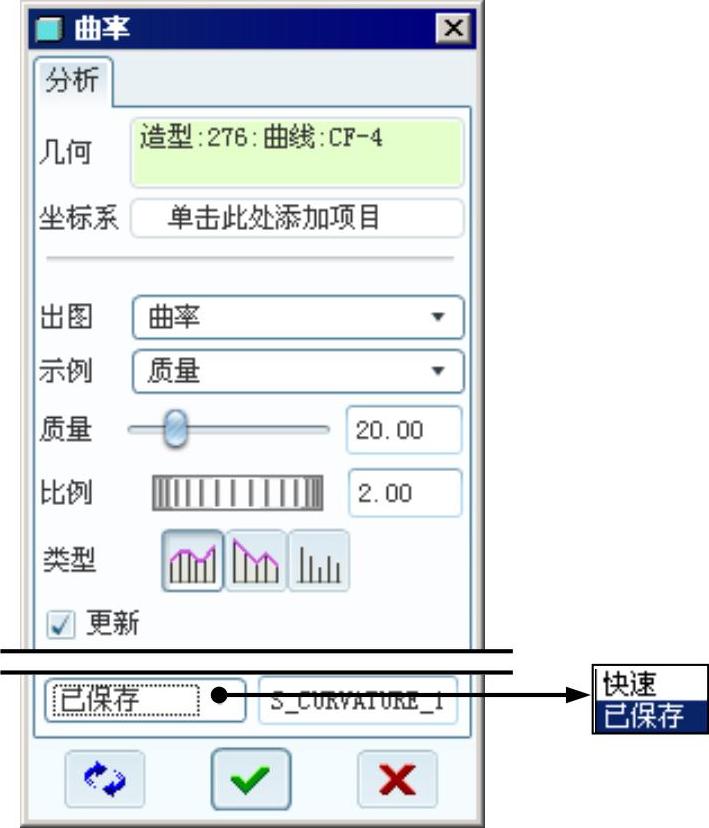

图8.1.14 “曲率”对话框

注意：如果曲率图太大或太密，可在图8.1.14所示的“曲率”对话框中，调整滑块和滚轮。

（2）在“曲率”对话框的下拉列表中，选择选项，然后单击“曲率”对话框中的按钮，退出“曲率”对话框。

（3）此时可看到曲线曲率图仍保留在模型上。要关闭曲率图的显示，可单击按钮。

Step6.旋转及缩放模型，从各个角度查看ISDX曲面。

2.查看活动平面

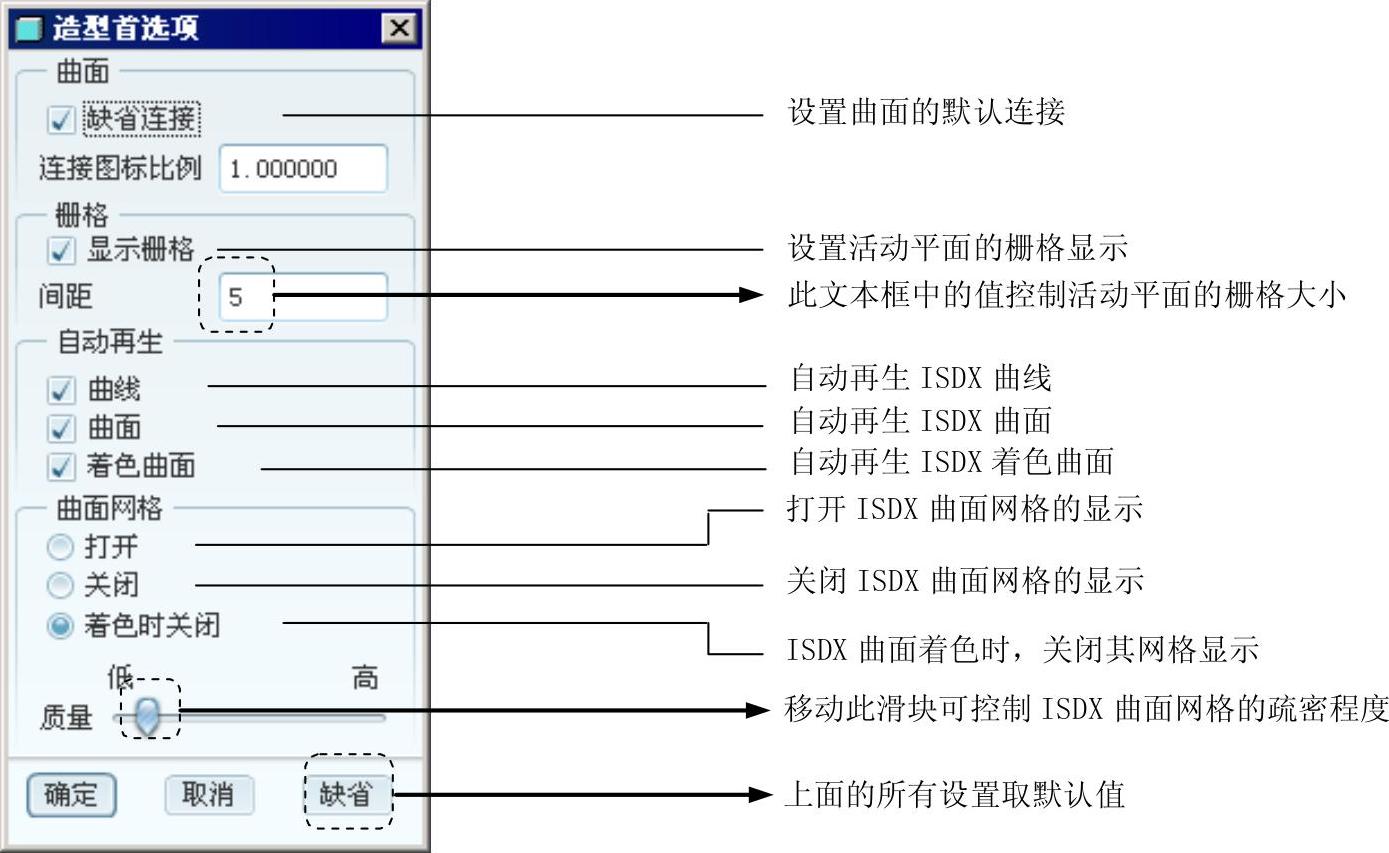

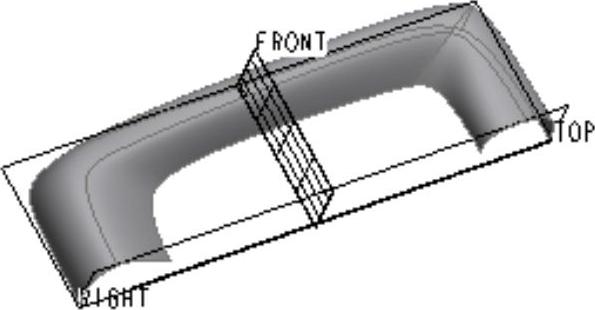

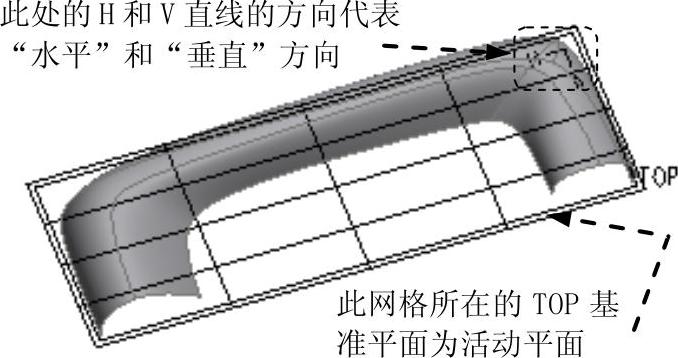

“活动平面”（Active Plane）是ISDX中一个非常重要的参考平面，在许多情况下，ISDX曲线的创建和编辑必须考虑到当前的活动平面。在图8.1.15中，TOP基准平面上布满了“网格”（Grid），这表示TOP基准平面为当前活动平面。如要重新定义活动平面，可选择下拉菜单命令（或单击按钮），然后选取其他基准平面（如FRONT基准平面）为活动平面，如图8.1.16所示。另外，选择下拉菜单命令，可以控制“活动平面”的网格是否显示以及网格的大小等，这一点在后面还将进一步介绍。

图8.1.15 查看活动平面

图8.1.16 重新设置“活动平面”

3.查看ISDX环境中的四个视图及设置视图方向

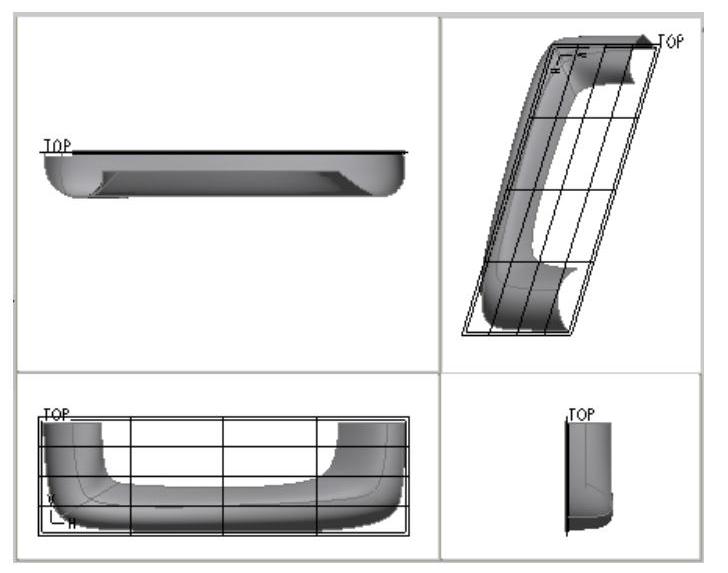

先单击按钮，选择“缺省方向”视图。在ISDX环境中，单击按钮，即可看到图8.1.17所示的画面，此时整个图形区被分割成独立的四个部分（即四个视图），其中右上角的视图为三维（3D）视图，其余三个为正投影视图，这样的布局非常有利于复杂曲面的设计，在一些工业设计和动画制作专业软件中，这是相当常见的。注意：每个视图都是独立的，也就是说，我们可以像往常一样随意缩放、旋转和移动每个视图中的模型。

如果希望回到单一视图状态，只需再次单击按钮。

➢ 将某个视图设置到活动平面方向：

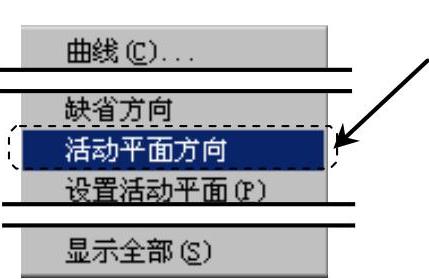

下面以图8.1.17中的右下视图为例，说明视图活动平面方向的概念及其设置方法。先单击右下视图，然后右击，在图8.1.18所示的快捷菜单中选择命令，此时该视图的定向如图8.1.19所示，可看到该视图中的活动平面（TOP基准平面）与屏幕平面平行。由此可见，当设置某个视图为活动平面方向，则该视图中的“活动平面”平行于屏幕平面。
