本节介绍了将一个零件渲染成不锈钢材质效果的详细操作过程。

1.设置工作目录和打开文件

将工作目录设置至D：\proewf5.2\work\ch07.06\ex1，然后打开文件bush.prt。

说明：由于模型渲染中需要许多相关的文件，因此在渲染前应先进行工作目录的设置。

2.设置视图

Step1.在图7.6.8a所示的工具栏中单击“保存的视图列表”按钮，从下拉列表中选择V1，将模型视图设置到V1状态，如图7.6.8b所示。

图7.6.8 设置视图

Step2.创建V2和V3视图。

（1）选择下拉菜单命令，系统弹出图7.6.9所示的“方向”对话框。

（2）创建V2视图。在区域的下拉列表框中，选择方位“前”，选择RIGHT基准平面为参照1；在区域的下拉列表框中，选择方位“上”，选择FRONT基准平面为参照2；将视图保存为V2。

（3）创建V3视图。在区域的下拉列表框中，选择方位“前”，选择FRONT基准平面为参照1；在区域的下拉列表框中，选择方位“下”，选择TOP基准平面为参照2；将视图保存为V3。

（4）在对话框中单击按钮。

说明：视图设置为后面的一些渲染操作（如房间、光源的设置）作准备。

3.设置场景

Step1.将模型视图设置到V1状态。

Step2.选择下拉菜单命令，此时系统弹出图7.6.10所示的“场景”对话框，在“场景”选项卡的区域中选择图7.6.10所示的场景并右击，在弹出的快捷菜单中选择命令。

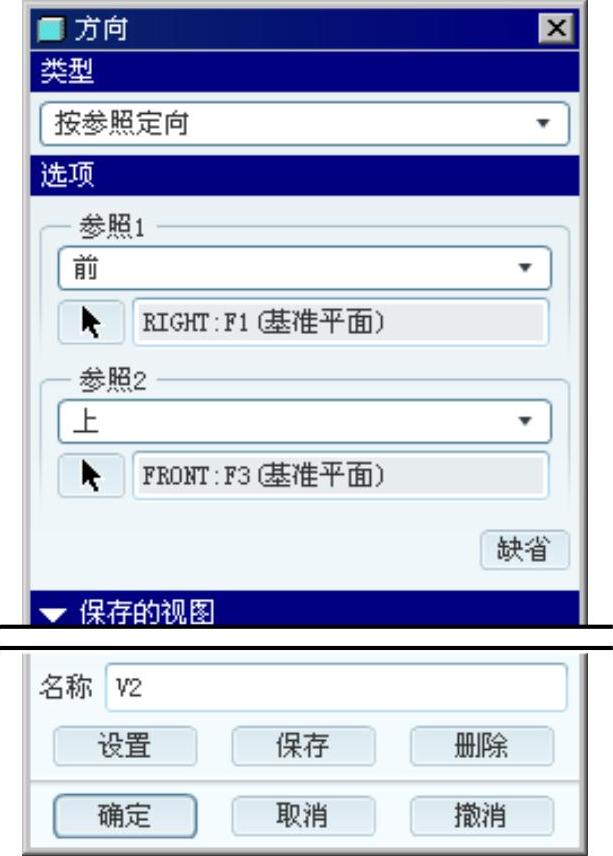

图7.6.9 “方向”对话框

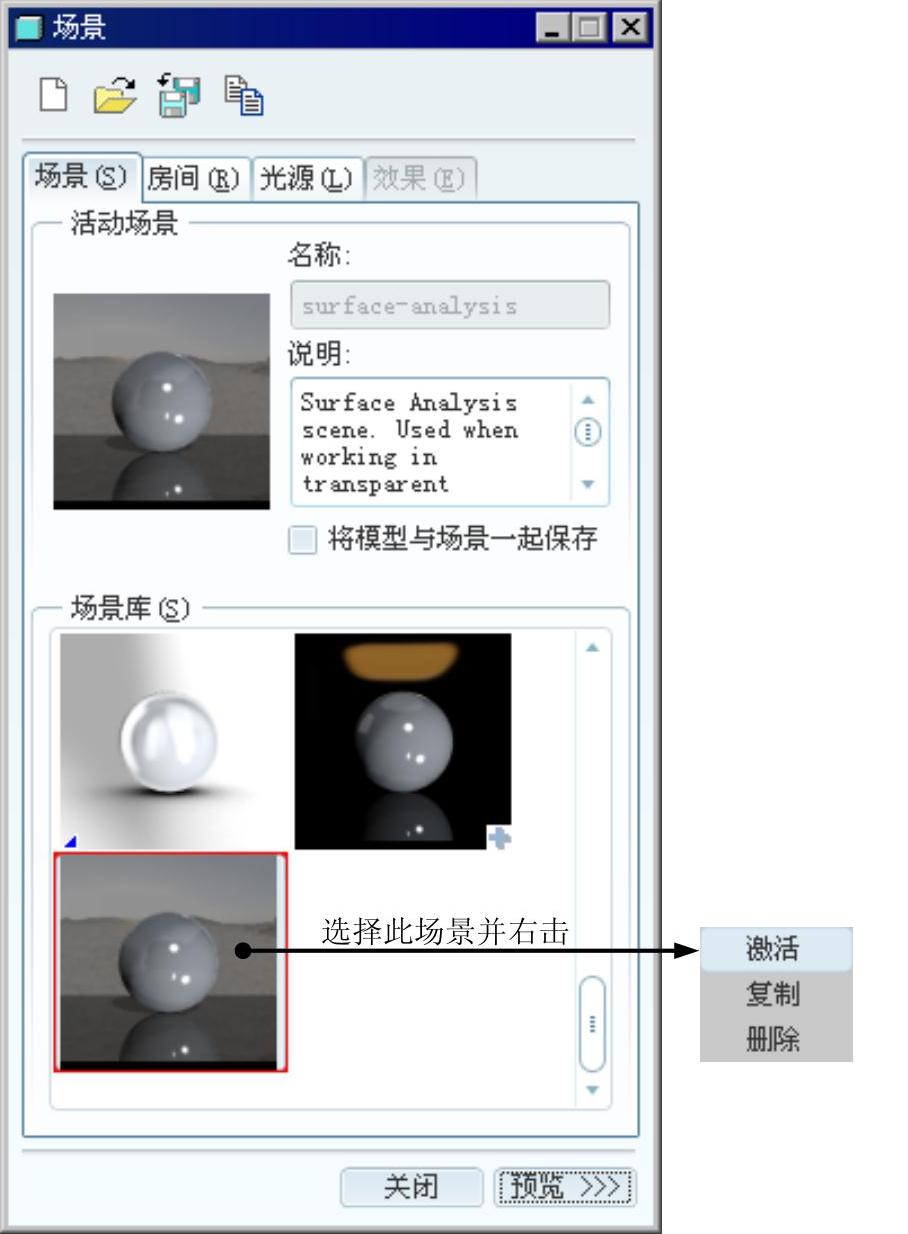

图7.6.10 “场景”对话框

Step3.单击“场景”对话框中的按钮，完成场景的设置。

4.设置房间

Step1.将模型放平在地板上。

（1）选择下拉菜单命令，在系统弹出的“房间”选项卡中，选择下拉菜单命令，此时屏幕中的模型如图7.6.11a所示。

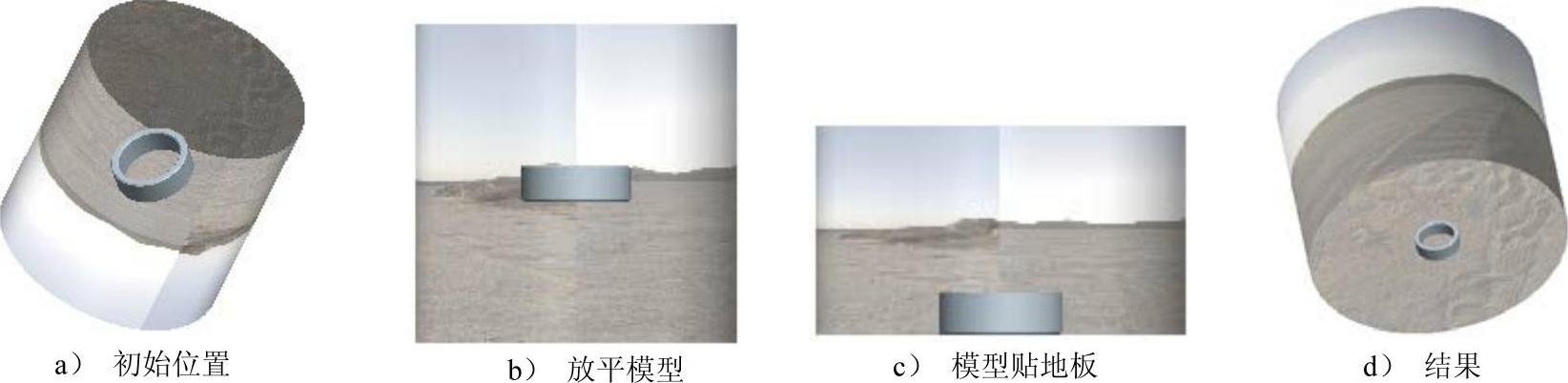

图7.6.11 模型放平在地板上（模型位置图）

（2）在图7.6.12a所示的下拉列表中选择V2，将模型视图设置到V2状态；选中复选框；在区域中选择按钮，此时屏幕模型如图7.6.11b所示。

（3）调整地板和墙壁。在区域中，拖动后面的滚轮，使地板与模型下表面平齐，如图7.6.11c所示。然后在的文本框中输入-1.0，在的文本框中输入2.0。

（4）将模型视图设置到V1状态，此时屏幕模型如图7.6.11d所示。

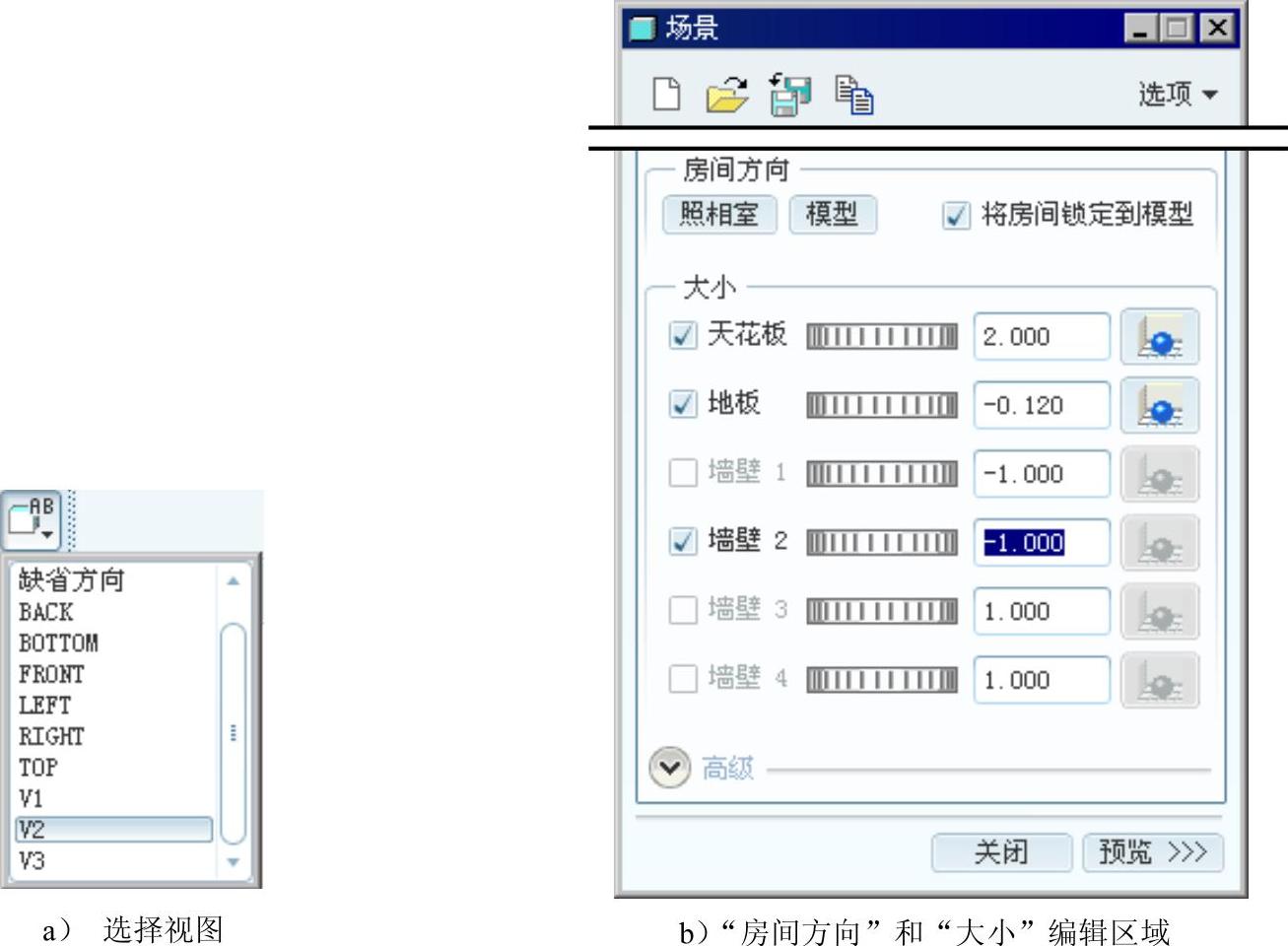

图7.6.12 模型放平在地板上（操作流程图）

Step2.修改地板的纹理。

（1）按图7.6.13中的编号（1～7）依次操作。

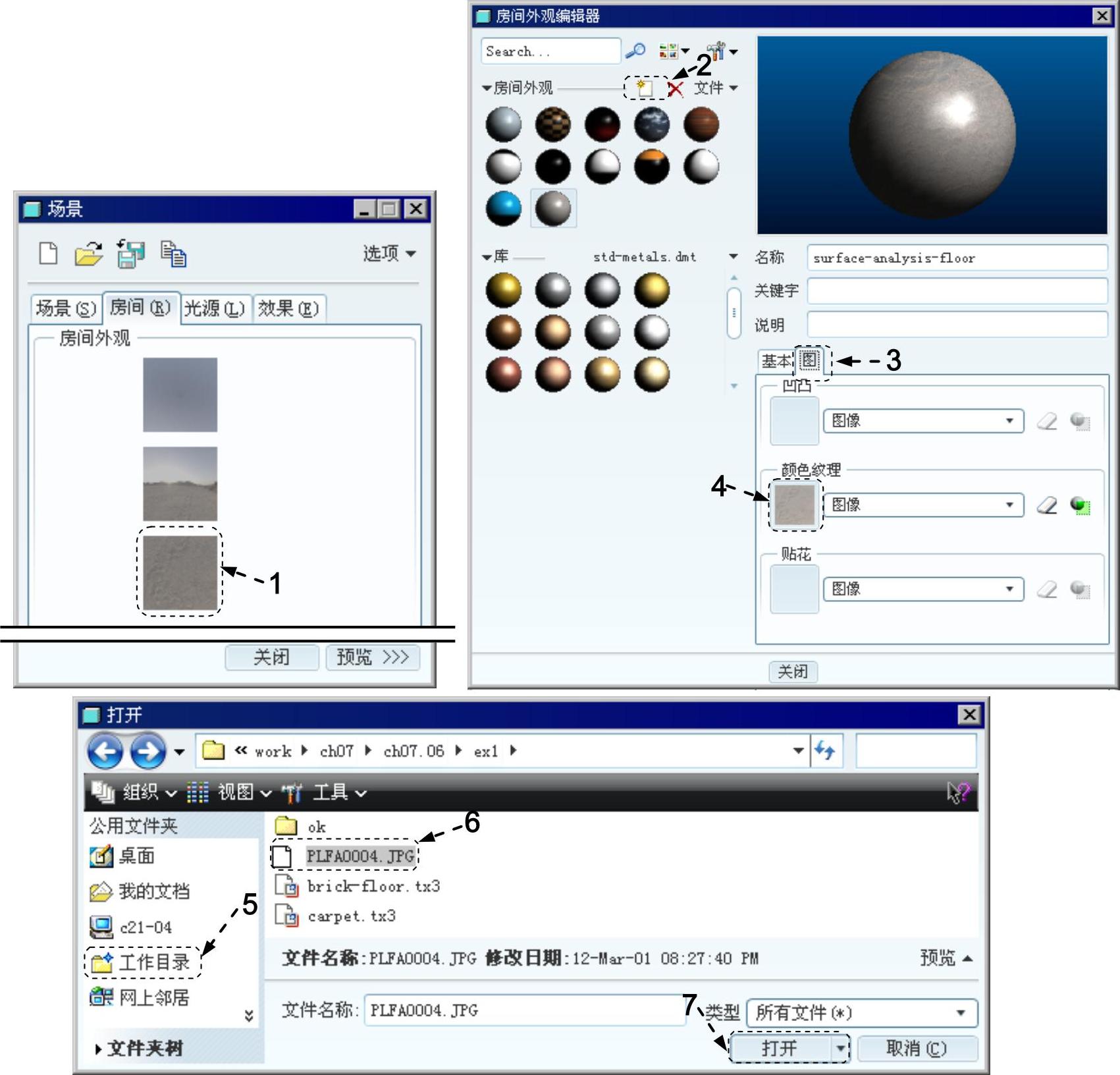

图7.6.13 选择地板纹理（操作流程图）

（2）在“房间外观编辑器”对话框中单击按钮，系统会弹出“Color Placement”对话框，在区域中将和设置为5，单击按钮。

（3）在“房间外观编辑器”对话框的选项卡的区域中，将设置为38，将设置为58。在区域中将设置为67，将设置为34，单击按钮。

Step3.设置墙壁。

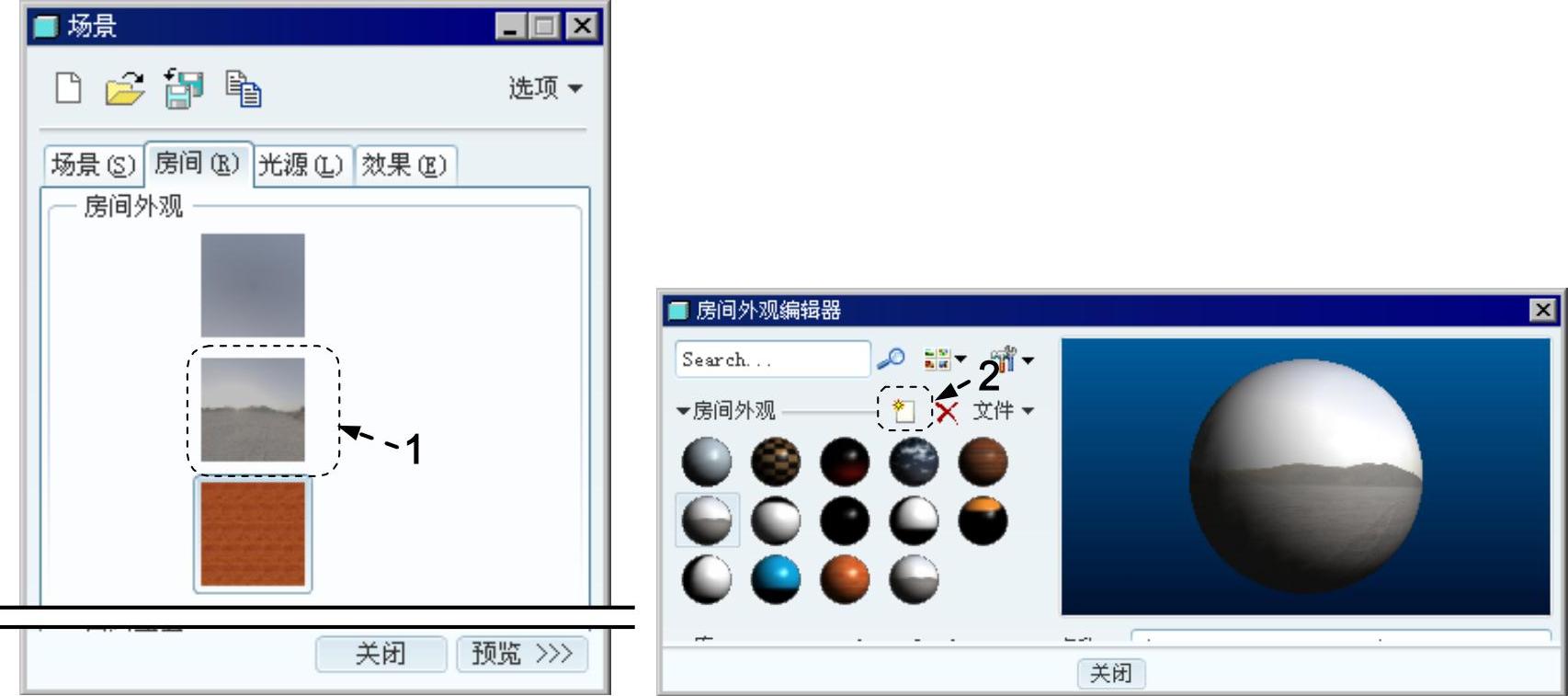

（1）按图7.6.14中的编号（1～2）依次操作。

（2）在“房间外观编辑器”对话框的选项卡中对各项参数进行设置（如图7.6.15所示），然后在加亮颜色区域中将值设置为25，单击按钮。

图7.6.14 选择墙壁纹理（操作流程图）

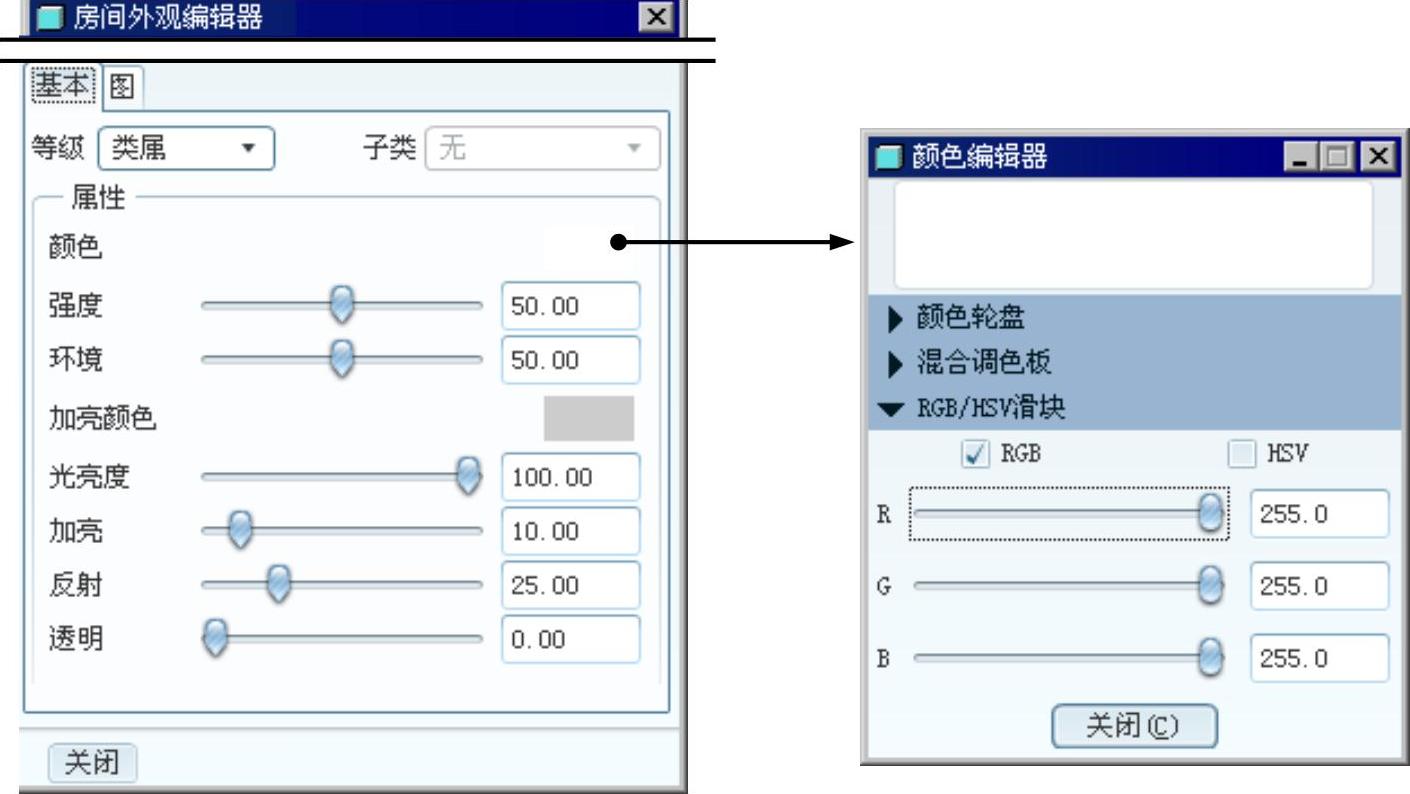

图7.6.15 设置墙壁颜色

5.设置模型外观

Step1.选择下拉菜单命令，系统弹出“外观管理器”对话框。

Step2.在外观库中添加一种新外观。

（1）在对话框中，单击“创建新外观”按钮，并输入新外观的名称。

（2）设置新外观的相关参数，参照图7.6.16a、图7.6.16b、图7.6.16c。

Step3.将创建的外观应用到零件模型上。

（1）在“外观管理器”对话框中单击按钮。

（2）在工具栏中单击按钮，此时鼠标在图形区显示为“毛笔”状态。

（3）在智能选取栏中选择，然后选择零件模型，单击“选取”对话框中的按钮。

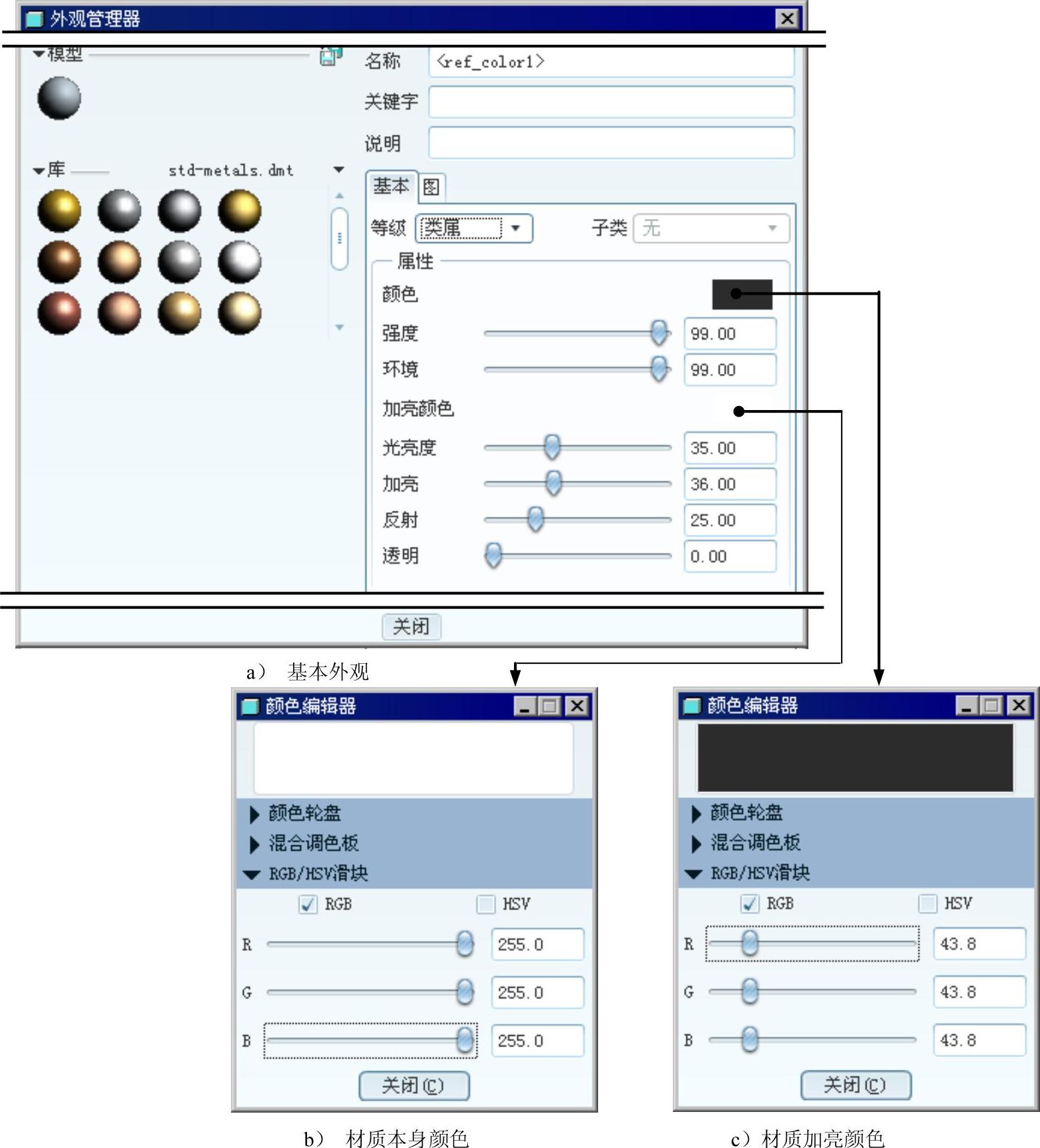

图7.6.16 设置模型外观（操作流程图）

6.设置光源

如图7.6.17所示，光源的设置方案如下：

● 创建一个平行光distance1作为主光源1，该光源用于照亮模型的右侧。

● 创建一个平行光distance2作为主光源2，该光源用于照亮模型的左侧。

● 创建一个点光源lightbulb1作为辅光源，该光源用于照亮房间。

● 创建一个聚光灯spot1作为加强光源，该光源用于照亮模型的某个局部。

● 将默认的平行光Default distance屏蔽。

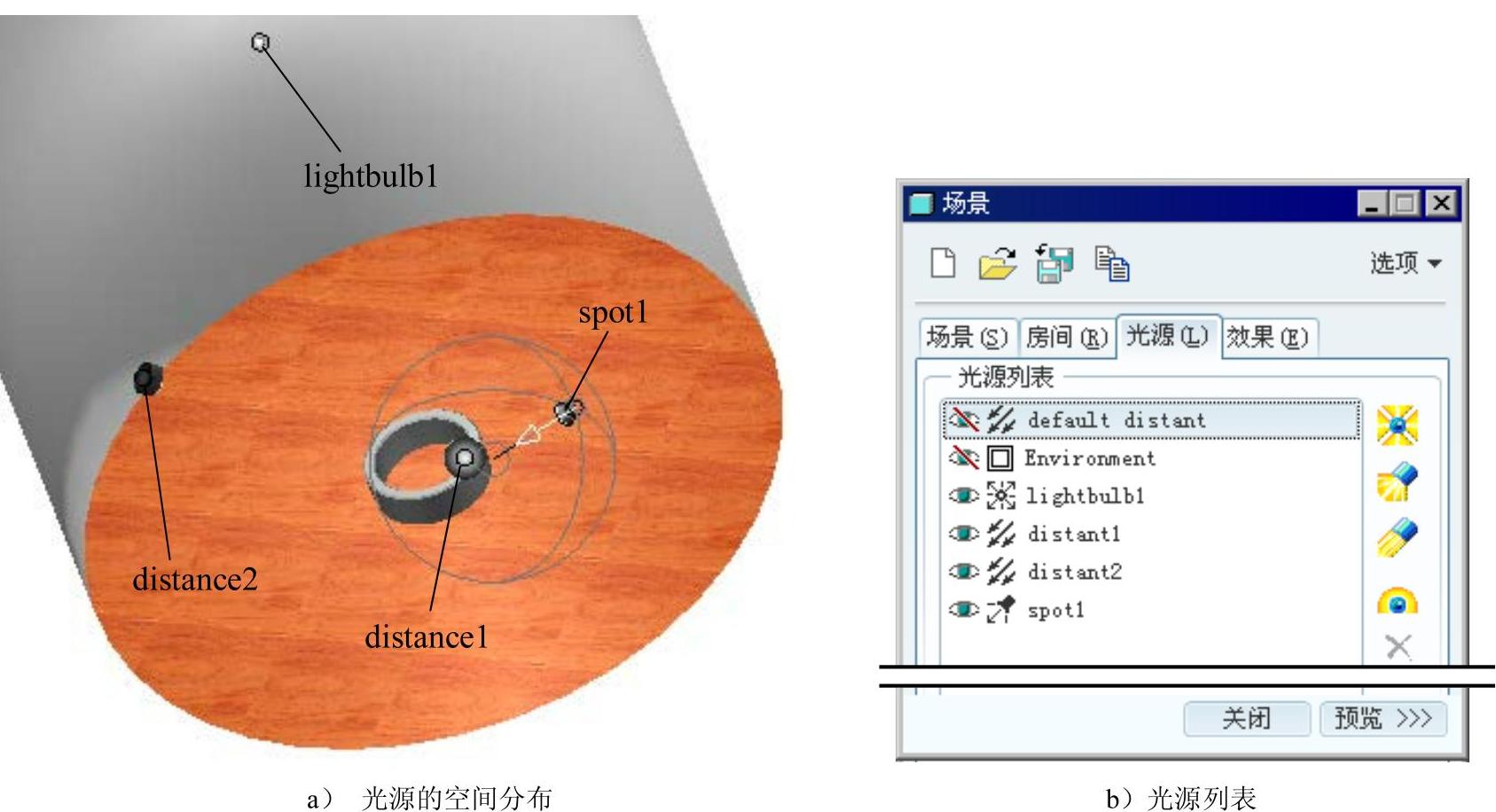

图7.6.17 设置光源

Step1.创建点光源lightbulb1。

（1）选择下拉菜单命令。

（2）在“光源”选项卡中，单击“添加新的灯泡”按钮，在选项卡下方选中复选框，并在下拉列表框中选择；在区域中，将光的强度设为0.8；单击按钮，弹出“光源位置”对话框，在区域中将设置为-0.92，将设置为2.348，将设置为0.412；单击按钮。

Step2.创建平行光diatance1。

（1）单击“添加新的远光源”按钮，在选项卡下方选中复选框。

（2）在区域中，选中复选框，将柔和度设置为100；在区域中，将光的强度设为1.0。

（3）在选项卡下方下拉列表框中选择；单击按钮，在弹出的“光源位置”对话框的区域中将设置为0.206，将设置为0.051，将设置为2.608。在区域中将设置为0.093，将设置为0.000，将设置为-0.027；单击按钮。

Step3.创建平行光diatance2。

（1）单击“添加新的远光源”按钮，在选项卡下方选中复选框。

（2）在区域中，将光的强度设为0.5。

（3）在选项卡下方的下拉列表框中选择；单击按钮，在弹出的“光源位置”对话框的区域中将设置为-1.565，将设置为0.494，将设置为1.000。在区域中将设置为0.093，将设置为0.000，将设置为-0.027；单击按钮。

Step4.创建一个聚光灯作为加强光源，该主光源用于照亮模型的某个局部。

（1）在“光源”选项卡中，单击“添加新聚光灯”按钮，在选项卡下方选中复选框；在区域中，将设置为60，将设置为25，将设为0.2。

（2）在选项卡下方的下拉列表框中选择；单击按钮，在弹出的“光源位置”对话框的区域中将设置为0.808，将设置为0.328，将设置为0.623。在区域中将设置为0.358，将设置为0.043，将设置为0.203；单击按钮。

Step5.屏蔽默认的光源。

（1）在“光源”选项卡的光源列表中选取默认的平行光default distant，然后单击上的按钮，将该光源屏蔽。

Step6.保存光源设置。

（1）在“光源”选项卡中选择下拉菜单命令。

（2）将光源文件命名并保存在当前工作目录中。

7.对模型进行渲染

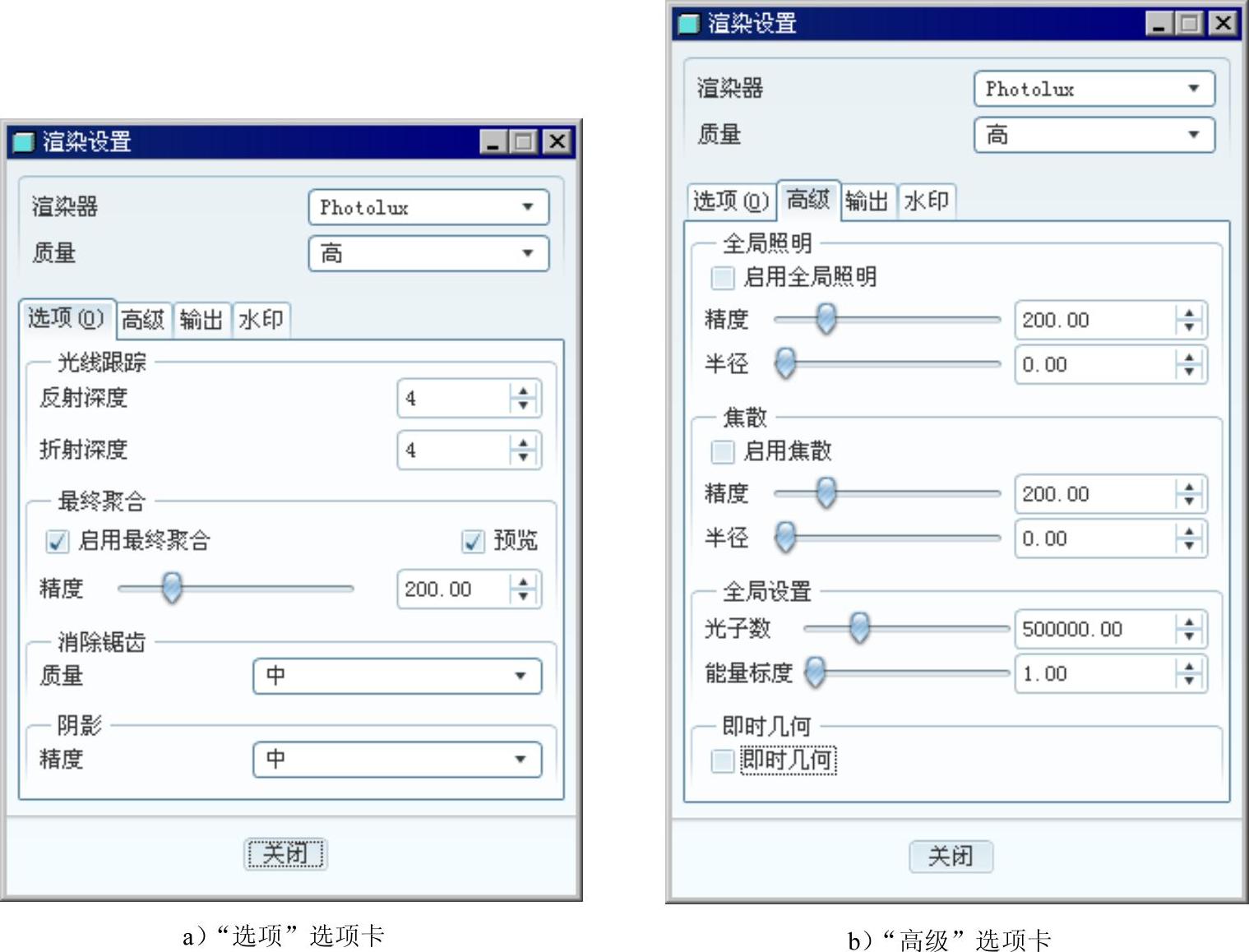

Step1.选择下拉菜单命令，系统弹出图7.6.18所示的“渲染设置”对话框。

Step2.进行渲染设置。

（1）参照图7.6.18，在“渲染设置”对话框中设置渲染的各项参数。

图7.6.18 “渲染设置”对话框

（2）单击“渲染设置”对话框中的按钮。

Step3.选择下拉菜单。渲染后的效果参见随书光盘文件D：\proewf5.2\work\ch07.06\ex1\ok\affect0.doc。

“渲染设置”对话框中的各项设置对模型的渲染都会产生影响，读者可以尝试修改这些设置，来观察、理解各设置项的作用和意义。另外，模型的最终渲染效果还与房间设置、光源设置、模型的外观设置有很大的关系，要获得较好的渲染效果，一般需要多次甚至几十次反复调试。
