与Pro/ENGINEER软件配套的，有一张系统图形库（Graphic Library）光盘，包含各种材质、灯光和房间的设置，将此图形库光盘安装后，系统会创建一个名为graphiclib的文件夹，该文件夹的结构如图7.2.13所示。

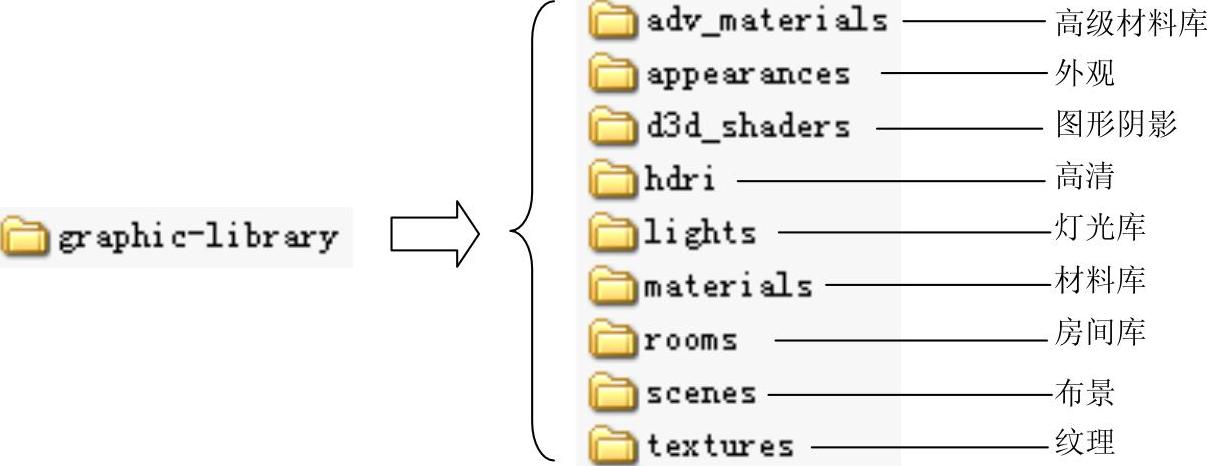

图7.2.13 系统图形库的目录结构

文件夹adv_materials中的材质为高级材质，这些材质只有经过Photolux渲染器渲染后才能显示其材质特点，在产品设计中使用adv_materials中的材质，渲染后的效果图看起来跟真实的物体一样。

调用系统图形库中的高级材质的一般过程：

Step1将工作目录设置至D：\proewf5.2\work\ch07.02.06，然后打开文件plate.prt。

Step2.选择下拉菜单命令，系统弹出“外观管理器”对话框。

Step3.在“外观管理器”对话框中选择下拉菜单命令。

Step4.按照路径C：\program files\proewildfire 5.0\graphic-library\appearances，，打开材质外观文件appearance.dmt。

Step5.此时，leather.dmt文件中所有材质的外观显示在“我的外观”调色板中，但默认情况下，“我的外观”调色板中的外观球不显示其某些材质特性（如凹凸、透明等），当将其分配给模型并进行渲染后，可在渲染后的模型上观察到材质的特性。

说明：要使外观库中的外观球显示其材质特性（参见随书光盘文件D：\proewf5.2\work\ch07.02.02\display_adv_mat.doc），需进行以下操作：

（1）选择下拉菜单命令。

（2）在“渲染设置”对话框的列表框中选择渲染器，如图7.2.14所示。

（3）在“外观管理器”对话框的下拉菜单中，依次选中单选项、复选框，然后在下拉菜单中选中复选框，如图7.2.15所示。

Step6.从“我的外观”调色板中选取一种材质指定给模型。

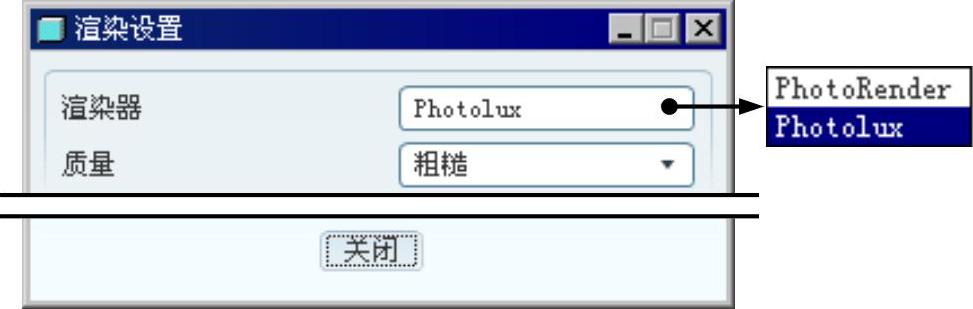

图7.2.14 “渲染设置”对话框

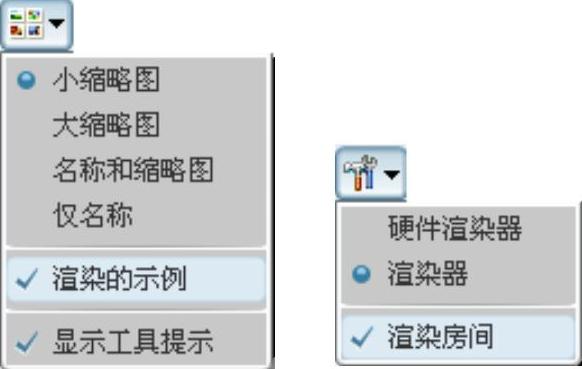

图7.2.15 “视图”和“工具”选项
