如何添加模型的外观纹理效果：外观管理器操作指南

2023-06-20 理论教育版权反馈

【摘要】：图7.2.12 “图”选项卡● 选项：利用该项功能可以把材质纹理图片附于模型表面上，使模型具有某种材质的纹理效果。Step2.在“外观管理器”对话框中，单击按钮以添加新外观。

1.关于“图”外观

通过设置“图”外观，可在模型的表面上附着图片，用来表达模型表面凹凸不平的程度、模型的材质纹理和模型表面上的特殊图案。

2.“纹理”外观设置界面——选项卡

选项卡用于设置模型的纹理外观，该选项卡界面中包括、和三个区域，如图7.2.12所示。

● 选项：利用该项功能可以把图片附于模型表面上，使模型表面产生凸凹不平状，这对创建具有粗糙表面的材质很有用。选择下拉列表中的某一类型（图像、程序图像、毛坯、注塑或泡沫），然后单击该区域前面的“凹凸”放置按钮，如图7.2.12所示，系统会弹出“打开”对话框，通过选取某种图像，可在模型上放置凹凸图片。

注意：只有对模型进行渲染后，才能观察到凸凹效果。只有将渲染器设置为PhotoLux时，用于“凹凸”的“程序图像”、“毛坯”、“注塑”和“泡沫”值才可用。

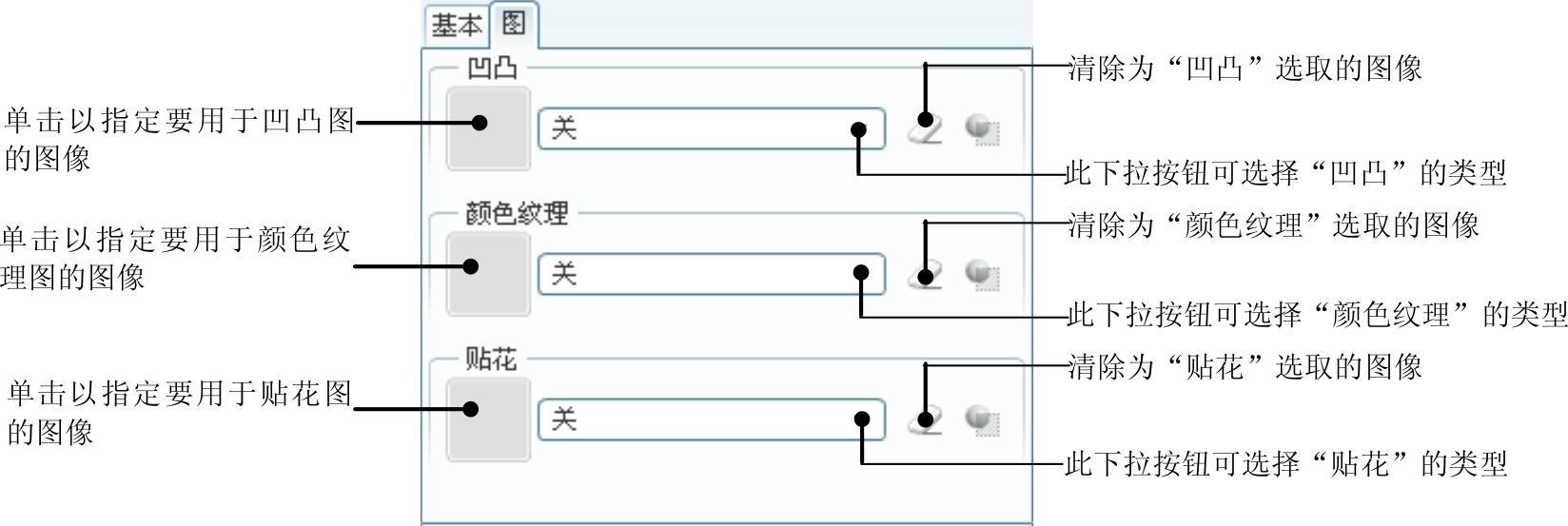

图7.2.12 “图”选项卡

● 选项：利用该项功能可以把材质纹理图片附于模型表面上，使模型具有某种材质的纹理效果。

注意：当模型表面加上“颜色纹理”后，纹理将覆盖模型的整个表面，而使模型本身的颜色不起作用。

● 选项：利用此选项可在零件的表面上放置一种图案，如公司的徽标。一般是在模型上的指定区域进行贴花，贴花后，指定区域内部填充图案并覆盖其下面的外观，而没有贴花之处则显示其下面的外观，即贴花图案位于所有“图外观”的顶层，就像是粘膜或徽标。贴花允许包括透明区域，使该区域位于图像之内；也允许透过它显示基本颜色或颜色纹理。贴花是应用了Alpha通道的纹理。如果像素的Alpha值大于零，则像素颜色会映射到曲面；如果Alpha值为零，则曲面的基本纹理颜色透过此像素可见。贴花不产生凹凸状，但可以控制贴花图片的明亮度，这对制作具有光泽的材质会很有用。

3.创建纹理的一般操作过程

Step1.将工作目录设置至D：\proewf5.2\work\ch07.02.03，然后打开文件plate.prt。

Step2.在“外观管理器”对话框中，单击按钮以添加新外观。如果需要，可为外观输入一个名称。

Step3.如有必要，可使用“颜色编辑器”对话框为此外观创建一种颜色。

Step4.在外观管理器中单击选项卡，然后在区域的下拉列表中选择“图像”类型。

Step5.单击“图像”按钮，在弹出的打开对话框中选取纹理文件。

Step6.在“模型”调色板中单击，在“另存为”对话框中输入一个新名称，单击按钮，保存外观。

Step7.单击按钮，完成外观的定义。

4.在模型上放置纹理的一般操作过程

Step1.在“外观管理器”对话框中，从“我的外观”调色板中选取所需外观。

Step2.在外观管理器中单击选项卡，然后在区域的下拉列表中选择“图像”类型。

Step3.单击“图像”按钮，在弹出的打开对话框中选取纹理文件。

Step4.在“外观管理器”对话框中，单击按钮。

Step5.单击外观库按钮，此时鼠标在图形区显示“毛笔”状态，选取要设置此外观的对象，然后在“选取”对话框中单击按钮。

说明：虽然可以一次在多个曲面上放置纹理，但最好在各个曲面上单独放置纹理图，以确保纹理图能正确定向。根据不同的纹理，需要经过多次试验才能获得满意的结果。

5.控制模型上的纹理显示

当定义的外观纹理应用到模型上后，可用下面两种方法控制模型上的外观纹理的显示。

方法一：选择下拉菜单命令，系统弹出“环境”对话框，该对话框中的复选框用于控制外观纹理的显示。

方法二：选择下拉菜单命令，系统弹出“模型显示”对话框，该对话框的选项卡中的复选框用于控制外观纹理的显示。

6.外观设置中的注意事项

定义外观时，最常见的一种错误是使外观变得太亮。在渲染中可使用醒目的颜色，但要确保颜色不能太亮。太亮的模型看起来不自然，或者像卡通。如果图像看起来不自然，可以使用“外观管理器”对话框来降低外观的色调，可在选项卡中降低加亮区的光泽度和强度，并将反射向标尺中的无光泽端降低。

使用选项卡中的纹理图可增加模型的真实感。
