1.关于“基本”外观

现在人们越来越追求产品的颜色视觉效果，颜色设置合理的产品往往更容易吸引消费者的目光，这就要求产品设计师在产品设计中，不仅要注重产品的功能，还要注意产品的颜色外观。在Pro/ENGINEER的外观管理器中，“基本”外观便是用于表达产品的颜色。

2.“基本”外观设置界面——选项卡

选项卡用于设置模型的基本外观，该选项卡界面中包含和两个区域（如图7.2.6所示）。注意：须先从“外观库”中选取一个外观（除第一个外观ref_color1）或新建一个外观，才能激活和两个区域的所有选项。

● 区域：该区域用于设置模型材料本体的颜色、强度和环境效果。

☑ “颜色”按钮：单击该按钮，将弹出图7.2.8所示的“颜色编辑器”对话框，用于定义模型材料本体的颜色。

☑ 选项：控制模型表面反射光源（包括点光源、定向光或聚光源）光线程度，反映在视觉效果上是模型材料本体的颜色变明或变暗。调整时，可移动该项中的调整滑块或在其后面的文本框中输入值。

☑ 选项：控制模型表面反射环境光的程度，反映在视觉效果上是模型表面变明或变暗。调整时，可移动该项的调整滑块或在其后的文本框中输入值。

● 区域：用于控制模型的加亮区。当光线照射在模型上时，一般会在模型表面上产生加亮区（高光区）。

☑ “颜色”按钮：单击该按钮，将弹出“颜色编辑器”对话框，可定义加亮区的颜色。对于金属，加亮区的颜色为金属的颜色，所以其颜色应设置成与金属本身的颜色相近，这样金属在光线的照射下更有光泽；而对于塑料，加亮区的颜色则是光源的颜色。

☑ 选项：控制加亮区的范围大小。加亮区越小，则模型表面越有光泽。

☑ 选项：控制加亮区的光强度，它与光亮度和材质的种类直接相关。高度抛光的金属应设置成较“明亮”，使其具有较小的明加亮区；而蚀刻过的塑料应设置成较“暗淡”，使其具有较大的暗加亮区。

☑ 选项：控制局部对空间的反射程度。阴暗的外观比光亮的外观对空间的反射要少。例如织品比金属反射要少。

☑ 选项：控制透过曲面可见的程度。

图7.2.6 “基本”选项卡

3.关于“颜色编辑器”对话框

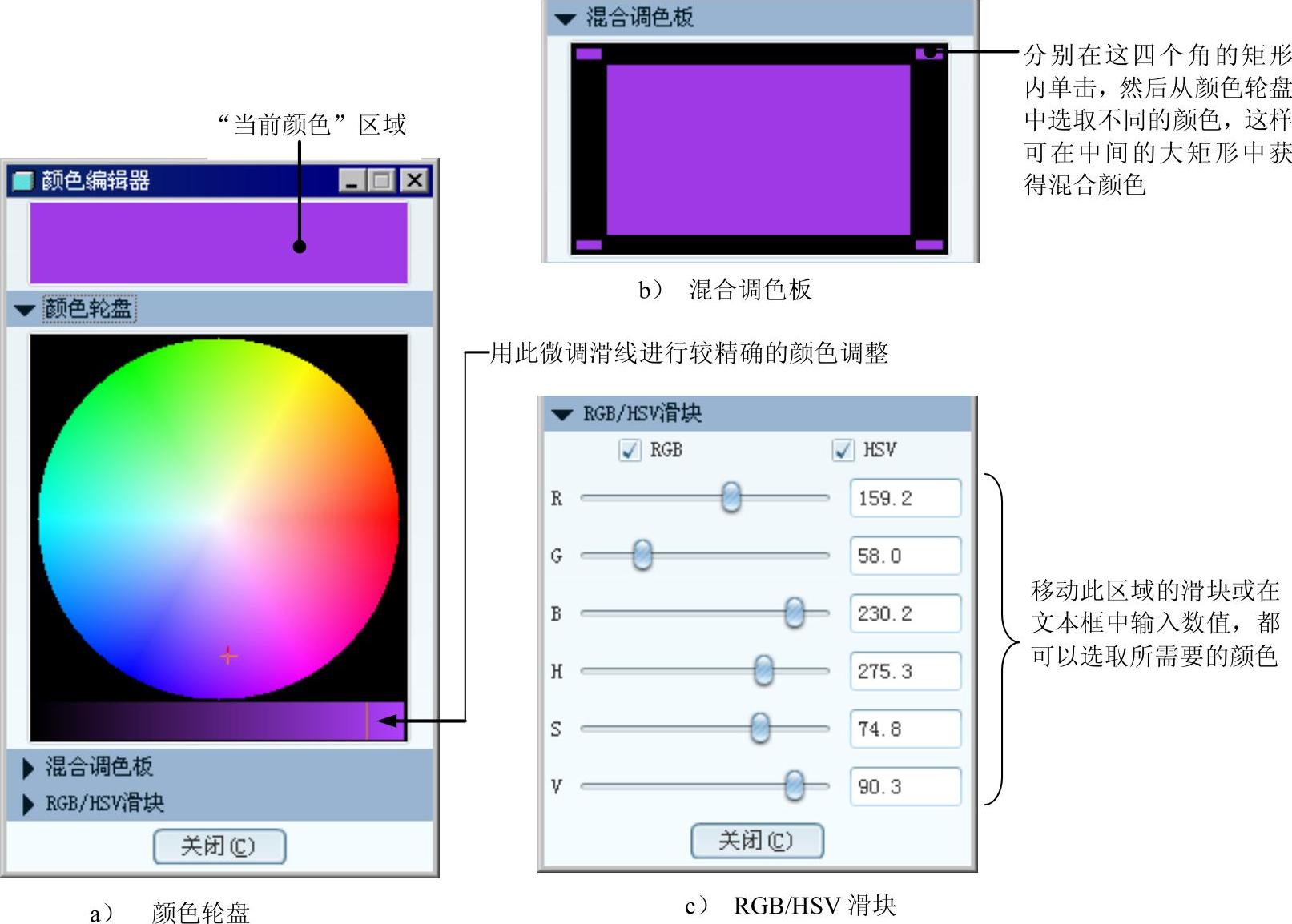

在选项卡的和区域中单击“颜色”按钮，系统均会弹出图7.2.7所示的“颜色编辑器”对话框，该对话框中包含下列几栏：

● “当前颜色”区域：显示当前选定的颜色，如图7.2.7a所示。

● 栏：可在“颜色轮盘”中选取一种颜色及其亮度级，如图7.2.7a所示。

● 栏：可创建一个多达四种颜色的连续混合调色板，然后从该混合调色板中选取所需要的颜色，如图7.2.7b所示。

● 栏：该区域包括RGB和HSV两个子区域，如图7.2.7c所示。

☑ 如果选中复选框，则可采用RGB（红绿蓝）三原色定义颜色，RGB值的范围为0～255。将RGB的值均设置为0，定义黑色；将RGB的值均设置为255，定义白色。

☑ 如果选中复选框，可采用HSV（即色调、饱和度和亮度）来定义颜色。色调用于定义主光谱颜色，饱和度则决定颜色的浓度，亮度可控制颜色的明暗。色调值的范围为0～360，而饱和度和亮度值的范围是0～100（这里的值为百分值）。

说明：在“场景”对话框的“光源”选项卡中，单击颜色按钮，也可打开“颜色编辑器”（Color Editor）对话框。

图7.2.7 “颜色编辑器”对话框

4.将某种外观设置应用到零件模型和装配体模型上。

（1）选定某种外观后，在“外观管理器”对话框中单击按钮。

（2）在工具栏中单击按钮，此时鼠标在图形区显示为“毛笔”状态。

（3）选取要设置此外观的对象，然后单击“选取”对话框中的按钮。

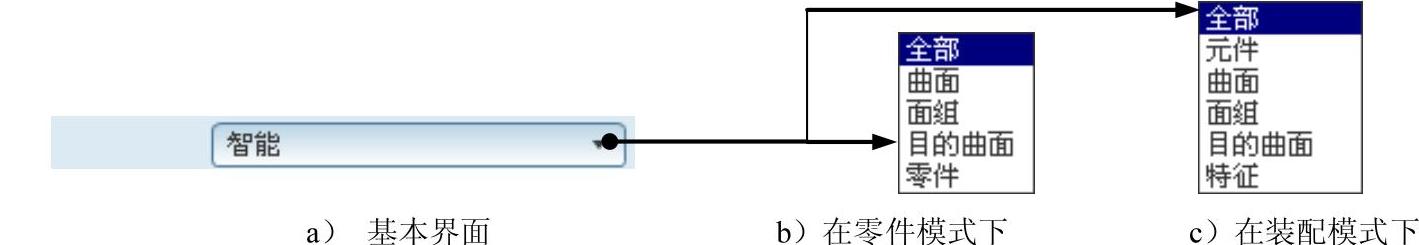

☑ 在零件模式下，智能选取栏的下拉列表如图7.2.8b所示。如果选取列表中的“零件”，则系统将对整个零件模型应用指定的外观；如果选取列表中的“曲面”，则系统将仅对选取的模型表面应用指定的外观。

☑ 在装配（组件）模式下，智能选取栏下拉列表如图7.2.8c所示，如果选取列表中的“全部”，则系统将对整个装配体应用指定的外观；如果选取列表中的“元件”，则系统仅对装配体中的所选零件（或子装配）应用外观。

图7.2.8 智能选取栏

（4）如果要清除所选外观，可单击工具栏中外观库按钮中的按钮，在弹出的界面中选择按钮（如果要清除所有外观，选择下拉列表中的命令，在弹出的“确认”对话框中单击按钮），然后选取此前设置外观的对象，单击“选取”对话框中的按钮。

5.控制模型颜色的显示

当定义的外观颜色应用到模型上后，可用下面两种方法控制模型上的外观颜色的显示。

方法一：选择下拉菜单命令，系统弹出图7.2.9所示的“环境”对话框，该对话框中的复选框用于控制外观颜色的显示。

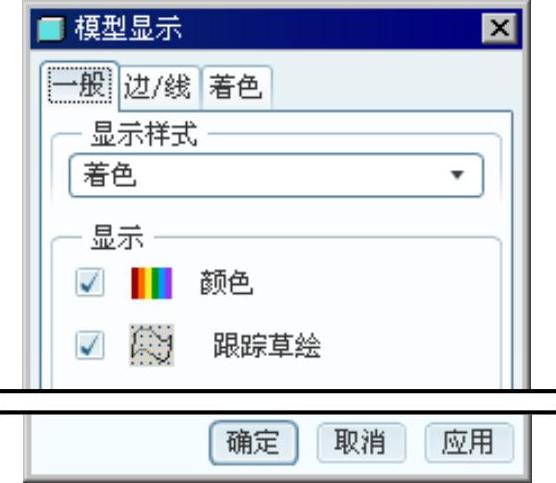

方法二：选择下拉菜单命令，系统弹出图7.2.10所示的“模型显示”对话框，该对话框中的复选框用于控制外观颜色的显示。

6.基本外观设置练习

在Pro/ENGINEER野火版5.0中，系统提供了15种外观，用户可直接使用。在本练习中，将从“外观库”中选取系统提供的外观ptc-metallic-gold，将其应用到零件模型上。操作步骤如下：

Step1.设置工作目录和打开文件。

（1）选择下拉菜单命令，将工作目录设置至D：\proewf5.2\work\ch07.02.02\ex1。

（2）选择下拉菜单命令，打开文件plate.prt。

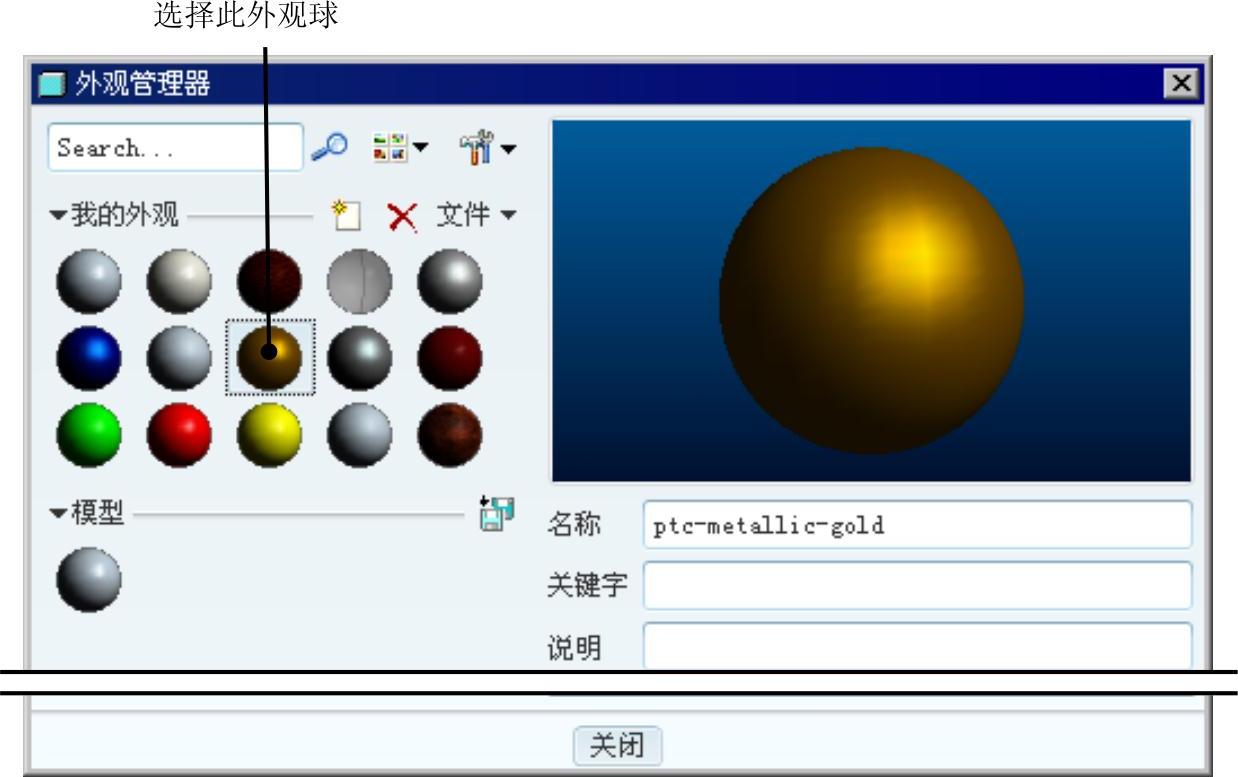

Step2.在调色板中选取一种外观设置。选择下拉菜单命令，在图7.2.11所示的“外观管理器”对话框的“我的外观”调色板中，单击外观球ptc-metallic-gold。

Step3.将选中的外观球的外观应用到模型上。在“外观管理器”对话框中单击按钮，然后在工具栏中单击按钮，此时鼠标在图形区显示为“毛笔”状态，在“智能选取栏”的下拉列表中选择“零件”，选取模型，然后单击“选取”对话框中的按钮，此时可看到图形区中的模型立即被赋予了所选中的外观。

图7.2.9 “环境”对话框

图7.2.10 “模型显示”对话框

图7.2.11 “外观管理器”对话框
