模型的外观设置是通过“外观管理器”对话框进行的，选择下拉菜单命令，系统弹出图7.2.1所示的“外观管理器”对话框，下面对各区域的功能分别说明。

1.下拉菜单区

“外观管理器”中的下拉菜单区包括“视图选项”和“工具选项”，各菜单的解释参见图7.2.2和图7.2.3。

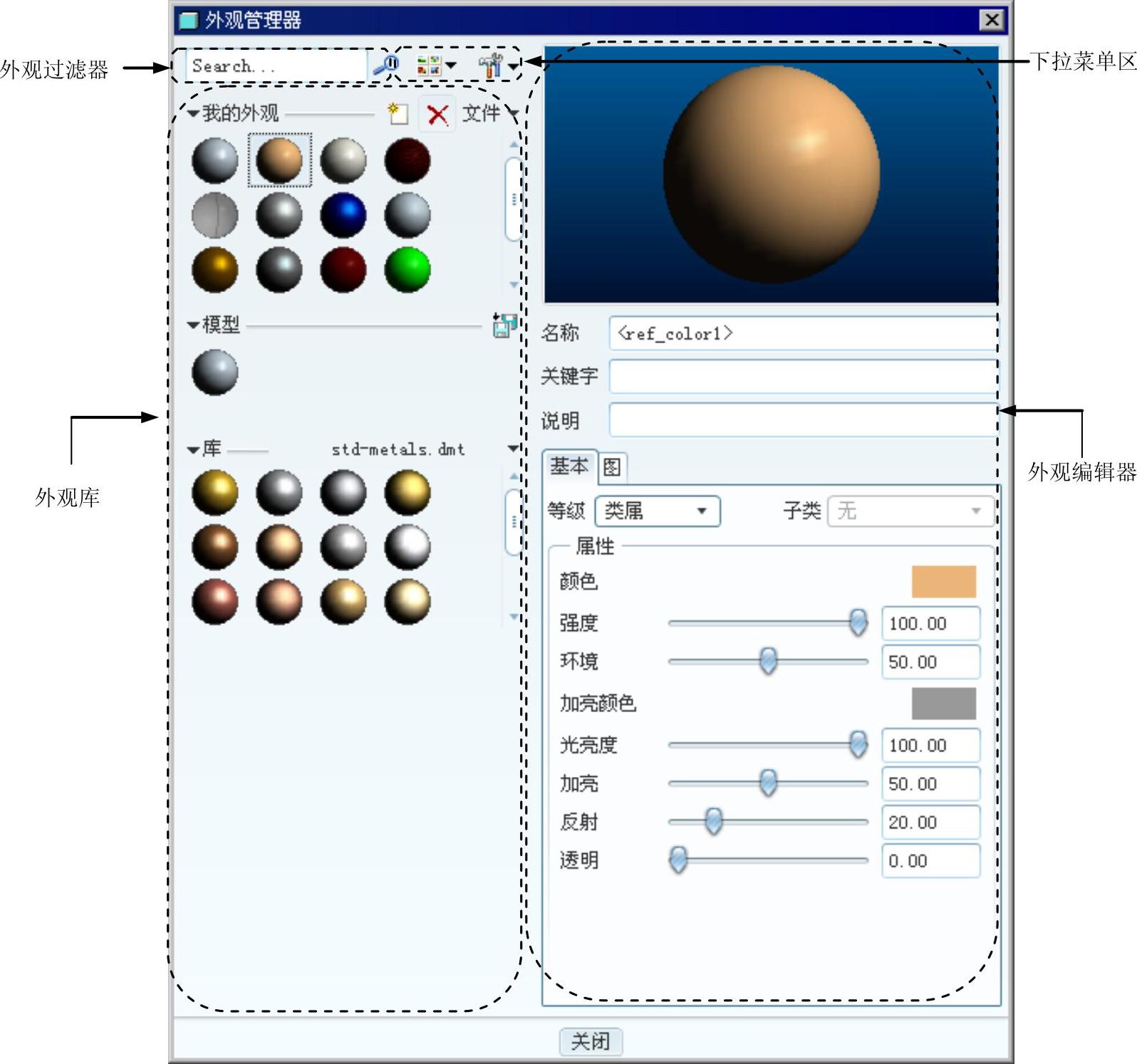

图7.2.1 “外观管理器”对话框

图7.2.2 “视图选项”

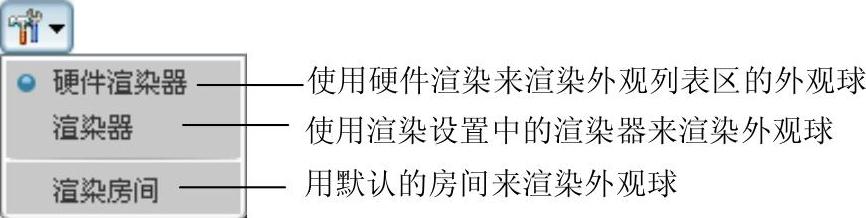

图7.2.3 “工具选项”

2.外观过滤器

外观过滤器可用于在“我的外观”、“模型”和“库”调色板中查找外观，要过滤调色板中显示的外观列表，可以在外观过滤器文本框中指定关键字符串，然后单击，单击可取消搜索，并显示调色板中的所有外观。

3.调色板

（1）“我的外观”调色板

每次进入Pro/ENGINEER野火版5.0后，打开“外观管理器”对话框，其“我的外观”调色板中会载入15种默认的外观以供选用（如图7.2.4所示），当鼠标指针移至某个外观球（外观的缩略图）上，系统将显示该外观的名称。用户可将所需的外观文件载入外观库中，还可对某一外观进行修改（第一个外观ref_color1为默认的外观，不能被修改及删除）或创建新的外观。

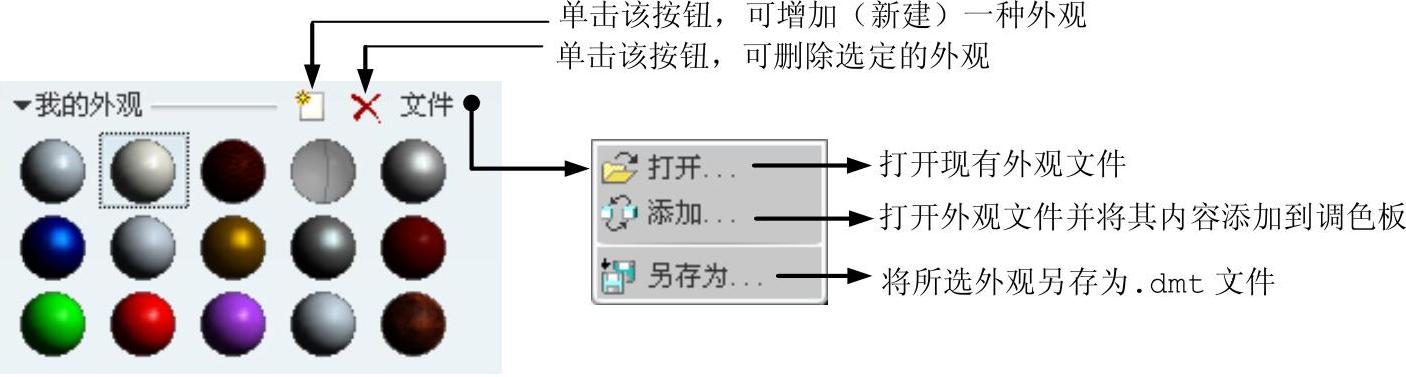

图7.2.4 “我的外观”调色板

（2）“模型”调色板

“模型”调色板会显示在活动模型中存储和使用的外观。如果活动模型没有任何外观，则“模型”调色板显示缺省外观。新外观应用到模型后，它会显示在“模型”调色板中。

（3）“库”调色板

“库”调色板将Photolux库和系统库中的预定义外观显示为缩略图颜色样本。

说明：如果没有安装系统图形库（或者安装了系统图形库，但没有对Pro/ENGINEER进行正确的配置），那么“外观管理器”对话框的“库”调色板下的外观球不显示或者显示不完全。4.外观管理器

如图7.2.5所示，该区域主要包含和两个选项卡。当外观库中的某种外观被选中时，该外观的示例（外观球）即出现在外观预览区，在外观预览区下方的文本框中可修改其外观名称，在和选项卡中可对该外观的一些参数进行修改，修改过程中可从外观预览区方便地观察到变化。但在默认情况下，外观预览区不显示某些外观特性（如凹凸高度、光泽、光的折射效果等）。

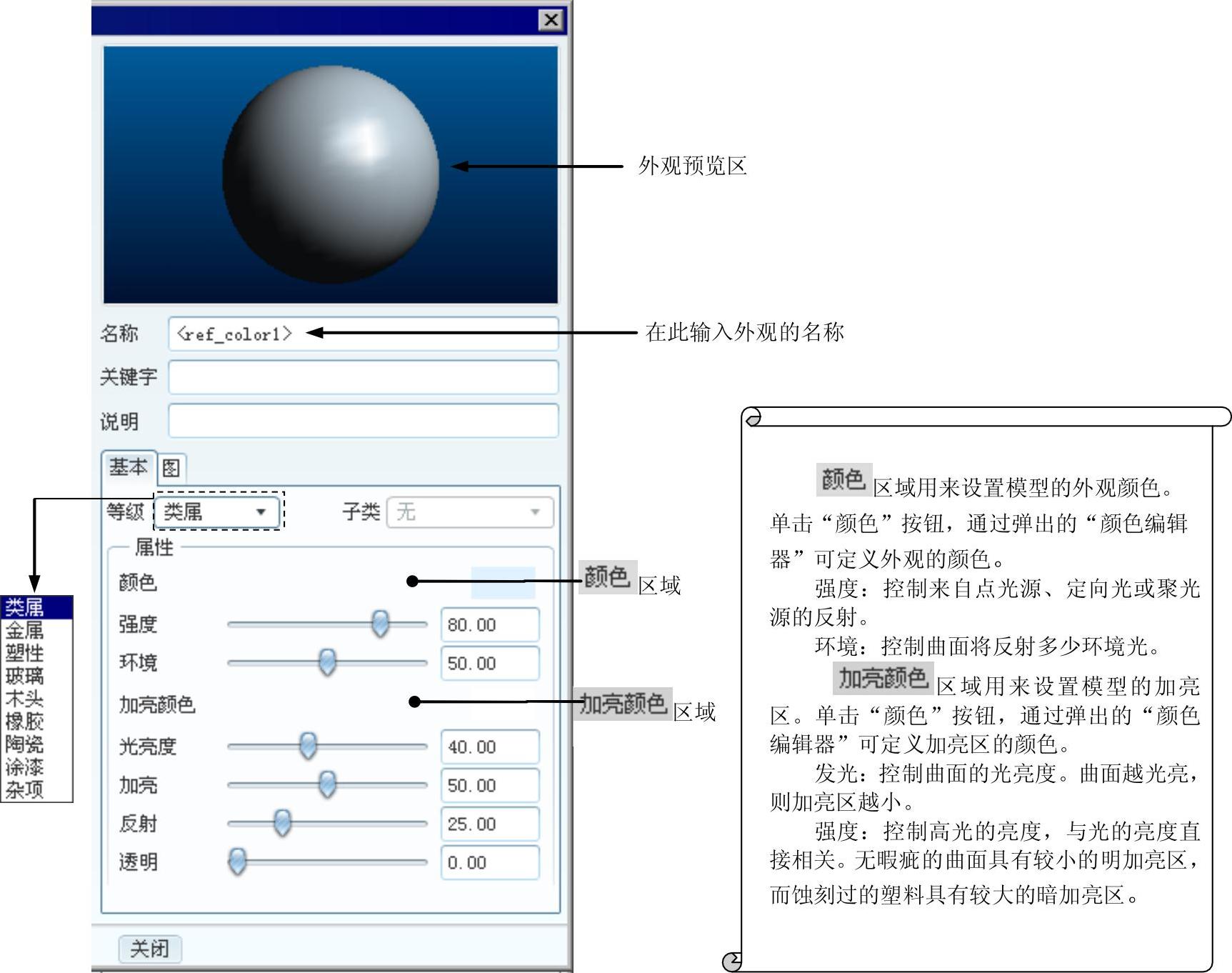

图7.2.5 “外观编辑器”对话框
