下面以图6.5.2为例，说明如何创建和使用骨架零件模型。

1.创建一个普通的零件模型

Step1.新建一个零件模型，文件名为skeleton，选用模板。

Step2.将RIGHT基准平面改名为CENTER。

Step3.创建CENTER_AXIS基准轴。单击“创建基准轴”按钮；选取FRONT和CENTER基准平面为参照；将创建的基准轴改名为CENTER_AXIS。

Step4.创建基准平面DTM1。

（1）单击“创建基准平面”按钮；选取TOP基准平面为参照，偏移值为20.0。

（2）创建FIXING_BOLT_AXIS基准轴。单击“创建基准轴”按钮；选取FRONT基准平面和DTM1基准面为参照；将创建的基准轴改名为FIXING_BOLT_AXIS。

Step5.创建DTM2基准平面，参照为TOP基准平面，偏移值为225.5。

Step6.创建DTM3基准平面，DTM3与DTM2基准平面的偏移值为5.0。

Step7.创建DTM4基准平面，DTM4与TOP基准平面的偏移值为-45.0。

Step8.创建DTM5基准平面，DTM5与DTM4基准平面的偏移值为200.0。

Step9.保存该零件模型。

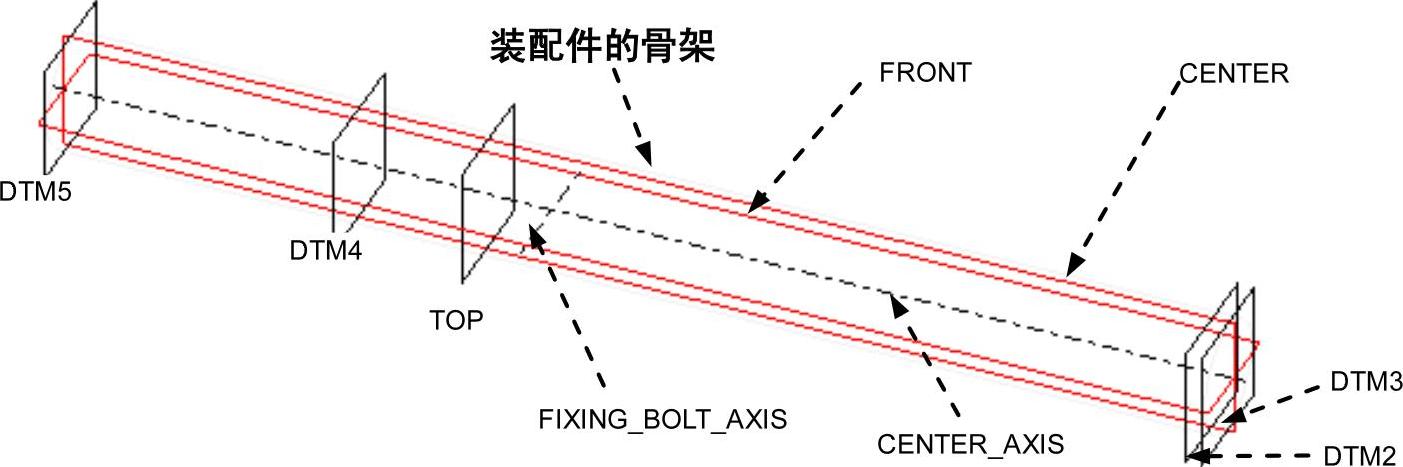

图6.5.2 骨架零件模型

2.创建一个含骨架零件的装配体

Step1.新建一个装配体模型，文件名为asm_skeleton，选用模板。

Step2.在装配体中创建骨架零件模型。

（1）选择下拉菜单命令；在“元件创建”对话框中选中单选按钮，接受系统默认的名称ASM_SKELETON_SKEL，然后单击按钮。

（2）在弹出的“创建选项”对话框中，选中单选按钮，再单击按钮，查找到前面创建的skeleton.prt零件模型，将其打开，然后单击按钮。此时系统在装配体中创建了一个骨架零件模型，此时模型树如图6.5.3所示。

图6.5.3 模型树

3.传递骨架零件中的设计意图

下面将在含有骨架零件的装配体中，创建一个本体零件（body_test）。在创建该本体零件时，将骨架中的设计意图传递给该零件。

Step1.在装配体中创建一个零件body_test。

（1）选择下拉菜单命令，要确保asm_skeleton.asm处于激活状态。

（2）在弹出的“元件创建”对话框中，选中单选按钮，选中中的单选按钮，输入零件名body_test，单击按钮。

（3）在弹出的“创建选项”对话框中，选中单选按钮；然后在区域中，取消选中复选框；单击按钮。

Step2.将骨架零件中的设计意图传递给刚创建的本体零件（body_test）。

（1）在模型树中右击BODY_TEST.PRT，选择命令。

（2）选择下拉菜单命令，系统弹出图6.5.4所示的“复制几何”操控板，在该操控板中进行下列操作：

①在图6.5.4所示的“复制几何”操控板中，先确认“将参照类型设置为组件上下文”按钮被按下，然后单击“仅限发布几何”按钮（使此按钮为弹起状态）。

②复制几何。

a）在“复制几何”操控板中单击按钮，系统弹出图6.5.5所示的“参照”界面。

b）单击文本框中的字符。

c）在“智能选取栏”中选择“基准平面”，然后选取骨架零件模型中的基准平面CENTER、TOP、FRONT和DTM2。

d）在“智能选取栏”中选择“轴”，然后选取骨架零件模型中的基准轴FIXING_BOLT_AXIS和CENTER_AXIS。

③在“复制几何”操控板中单击按钮，将“选项”设置为。

④在“复制几何”操控板中单击“完成”按钮。

⑤完成操作后，所选的基准平面和基准轴便复制到body_test.prt中，这样就把骨架零件模型中的设计意图传递到零件body_test.prt中。

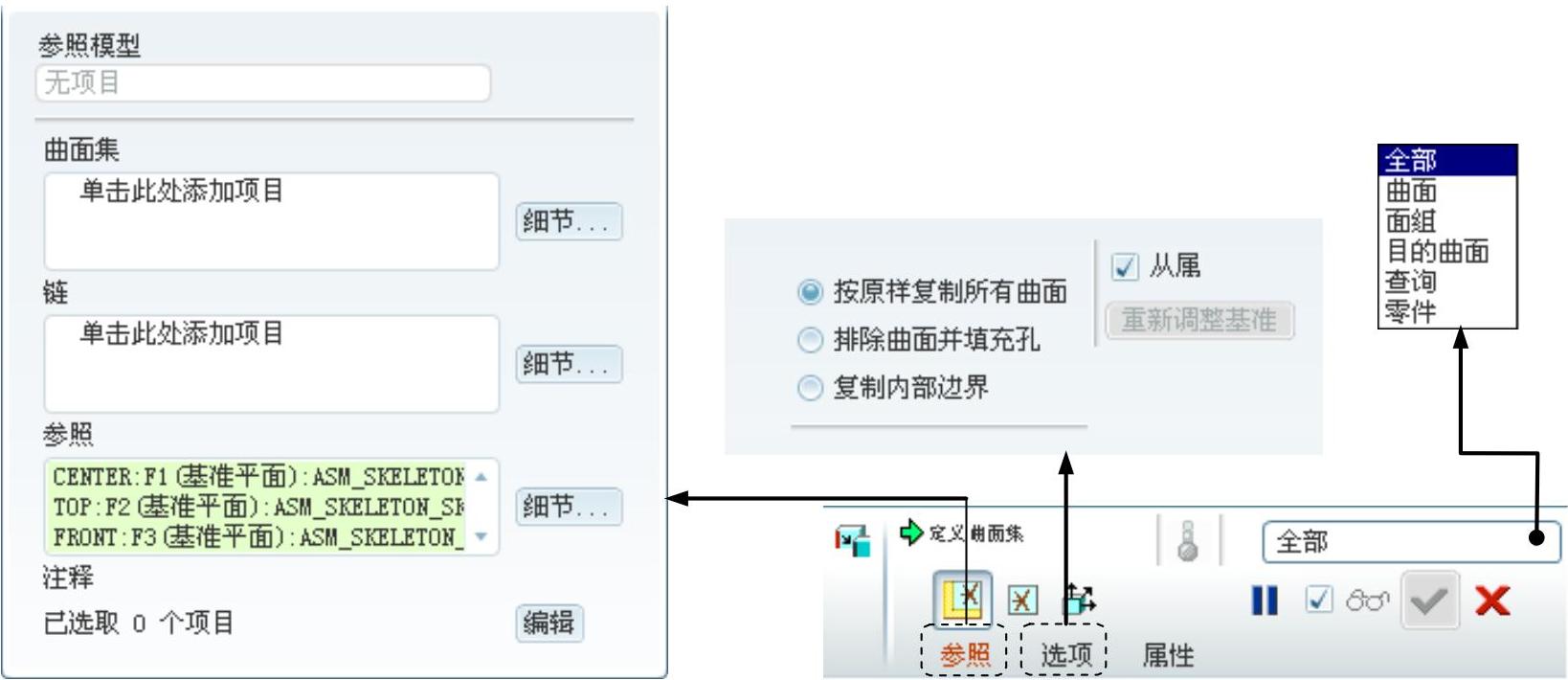

图6.5.4 “复制几何”操控板

4.继续创建含有骨架设计意图的零件

下面将利用从骨架零件模型传递过来的信息（基准面和基准轴），进行本体零件（body_test）其他特征的创建。由于篇幅有限，本例中将只介绍一个薄壁拉伸基础特征和一个孔特征的创建。

Step1.打开零件body_test.prt，可看到图6.5.6所示的基准平面和基准轴，它们都是从骨架传递过来的信息。

图6.5.5 “参照”界面

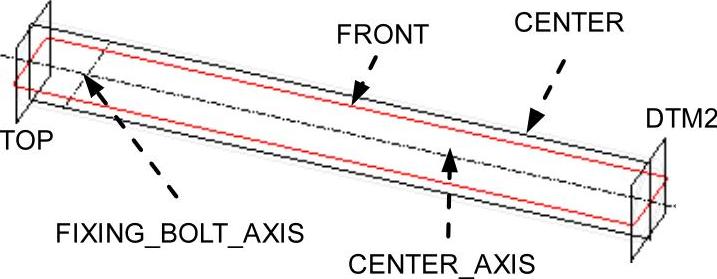

图6.5.6 骨架零件

Step2.创建图6.5.7所示的零件基础特征——薄壁实体拉伸特征。

Step3.单击“拉伸”命令按钮；按下“薄板”类型按钮；设置TOP基准平面为草绘面，FRONT基准平面为参照面，方向为；草图的参照为CENTER和FRONT基准平面；特征截面草图为直径是29.0的一个圆；壁厚为3.0；拉伸方式为（即“至曲面”），选取基准平面DTM2为终止曲面。

Step4.创建图6.5.8所示的孔特征。选择下拉菜单命令；孔放置的主参照为CENTER基准面，然后按住Ctrl键选取轴线fixing_bolt_axis，系统设置放置类型为；孔的直径为4.0，侧1和侧2的选项均为（穿透）。

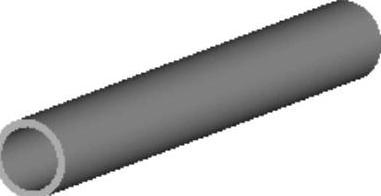

图6.5.7 薄壁实体拉伸特征

图6.5.8 孔特征
