元件合并操作：一般方法和过程详解

2023-06-20 理论教育版权反馈

【摘要】：元件合并操作就是将装配体中的两个零件合并成一个新的零件。下面以图6.3.1为例，说明元件合并操作的一般方法和过程。图6.3.1 元件的合并Stage1.设置目录将工作目录设置至D：\proewf5.2\work\ch06.03。如图6.3.2所示，定义第一个约束；定义第二个约束，定义第三个约束；在“元件放置”操控板中单击按钮。图6.3.2 装配元件Stage3.创建合并Step1.选择命令，系统弹出“元件”菜单，选择命令。Stage4.验证结果打开零件模型PART1，可看到此时的零件PART1是由原来的PART1和PART2合并而成的，如图6.3.1c所示。

元件合并操作就是将装配体中的两个零件合并成一个新的零件。下面以图6.3.1为例，说明元件合并操作的一般方法和过程。

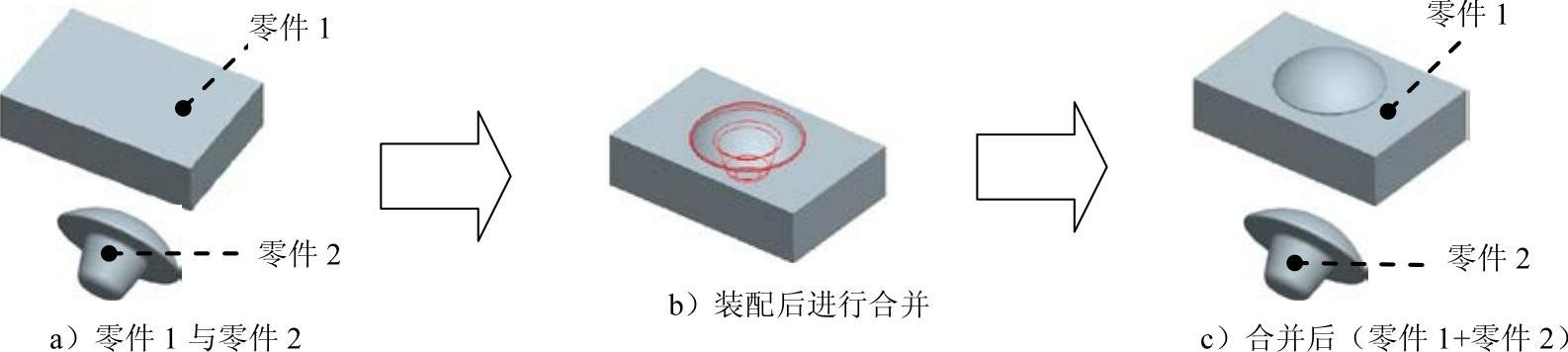

图6.3.1 元件的合并

Stage1.设置目录

将工作目录设置至D：\proewf5.2\work\ch06.03。

Stage2.创建装配

Step1.新建一个装配体模型，命名为merge，采用模板。

Step2.装配第一个零件（可以将总装配文件的基准平面隐藏）。

Step3.选择下拉菜单命令，打开零件模型文件part1.prt。

Step4.在系统弹出的元件放置操控板中的界面中，选择下拉列表中的选项，将其固定，然后单击按钮。

Step5.装配第二个零件。

（1）选择下拉菜单命令，打开零件模型文件part2.prt。

（2）如图6.3.2所示，定义第一个约束（PART1的RIGHT基准平面与PART2的RIGHT基准平面对齐）；定义第二个约束（PART1的TOP基准平面与PART2的FRONT基准平面对齐），定义第三个约束（选择图6.3.2a所示的两个面）；在“元件放置”操控板中单击按钮。

图6.3.2 装配元件

Stage3.创建合并

Step1.选择命令，系统弹出“元件”菜单，选择命令。

Step2.在系统的提示下，选取零件模型PART1（建议从模型树上选取），并单击“选取”对话框中的按钮。

Step3.在系统的提示下，选取零件模型PART2（建议从模型树上选取），并单击“选取”对话框中的按钮。

Step4.在弹出的“选项”菜单中，选择命令。

Step5.在弹出的“确认”对话框中单击按钮，此时系统再次弹出“确认”对话框，单击按钮，系统返回到“元件”菜单中。

Step6.在“元件”菜单中单击按钮。

Step7.保存装配体模型。

“选项”菜单中的各选项说明如下：

● 选择选项，零件之间保持父子关系，即合并后的新零件将是合并零件的子零件。

☑ ：合并时，不包含用来进行合并的零件中的所有基准。

☑ ：合并时，将要复制合并零件中的所有基准。

● 选择选项，零件之间不保持父子关系。此时菜单中的和选项不可以使用。

Stage4.验证结果

打开零件模型PART1，可看到此时的零件PART1是由原来的PART1和PART2合并而成的，如图6.3.1c所示。
