Pro/ENGINEER软件的野火版提供了挠性元件的装配功能。最常见的挠性元件为弹簧，由于弹簧零件在装配前后的形状和尺寸均会产生变化，所以装配弹簧需要较特殊的装配方法和技巧。下面以图6.2.1中的弹簧装配为例，说明挠性元件装配的一般操作过程。

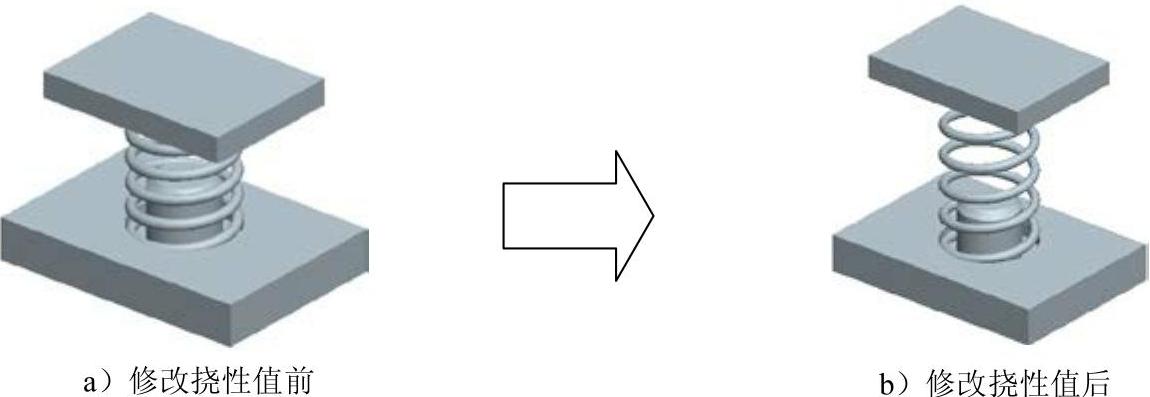

图6.2.1 挠性元件的装配

Stage1.设置目录

将工作目录设置至D：\proewf5.2\work\ch06.02，打开文件spring.prt。

Stage2.建立关系（注：本步的详细操作过程请参见随书光盘中video\ch06.02\reference\文件下的语音视频讲解文件spring-r01.avi）

Stage3.装配图6.2.2所示的弹簧

Step1.打开装配体文件spring_asm.asm（打开时可以将基准平面全部隐藏）。

Step2.选择下拉菜单命令，打开零件模型文件spring.prt。

图6.2.2 装配弹簧

Step3.如图6.2.3所示，定义第一个约束（SPRING零件的TOP基准平面和BASE_DOWN零件的圆柱形特征周围的凹面）；定义第二个约束（两轴线对齐），在“元件放置”操控板中单击按钮。

Stage4.将弹簧变成挠性元件（如图6.2.4所示）（注：本步的详细操作过程请参见随书光盘中video\ch06.02\reference\文件下的语音视频讲解文件spring-r02.avi）。

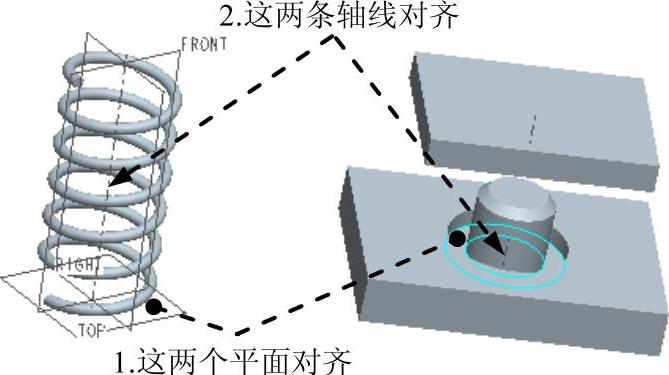

图6.2.3 定义装配约束

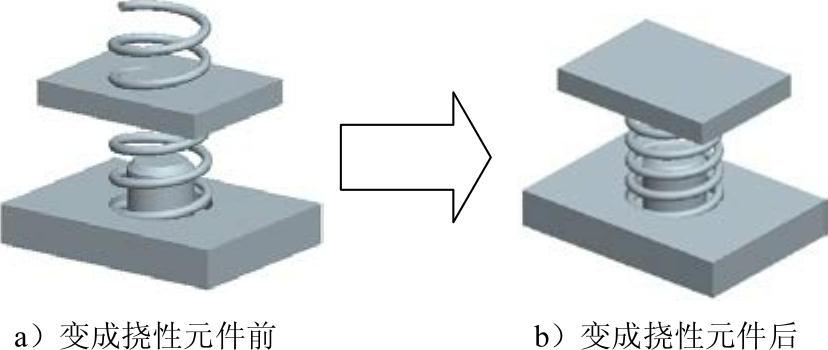

图6.2.4 将弹簧变成挠性元件

Stage5.验证弹簧的挠性

Step1.在模型树中右击零件，选择命令。

Step2.系统弹出元件放置操控板，在元件放置操控板中单击按钮，系统弹出图6.2.5所示的界面，在此界面中单击，然后将“配对偏移值”修改为50.0，然后单击按钮。

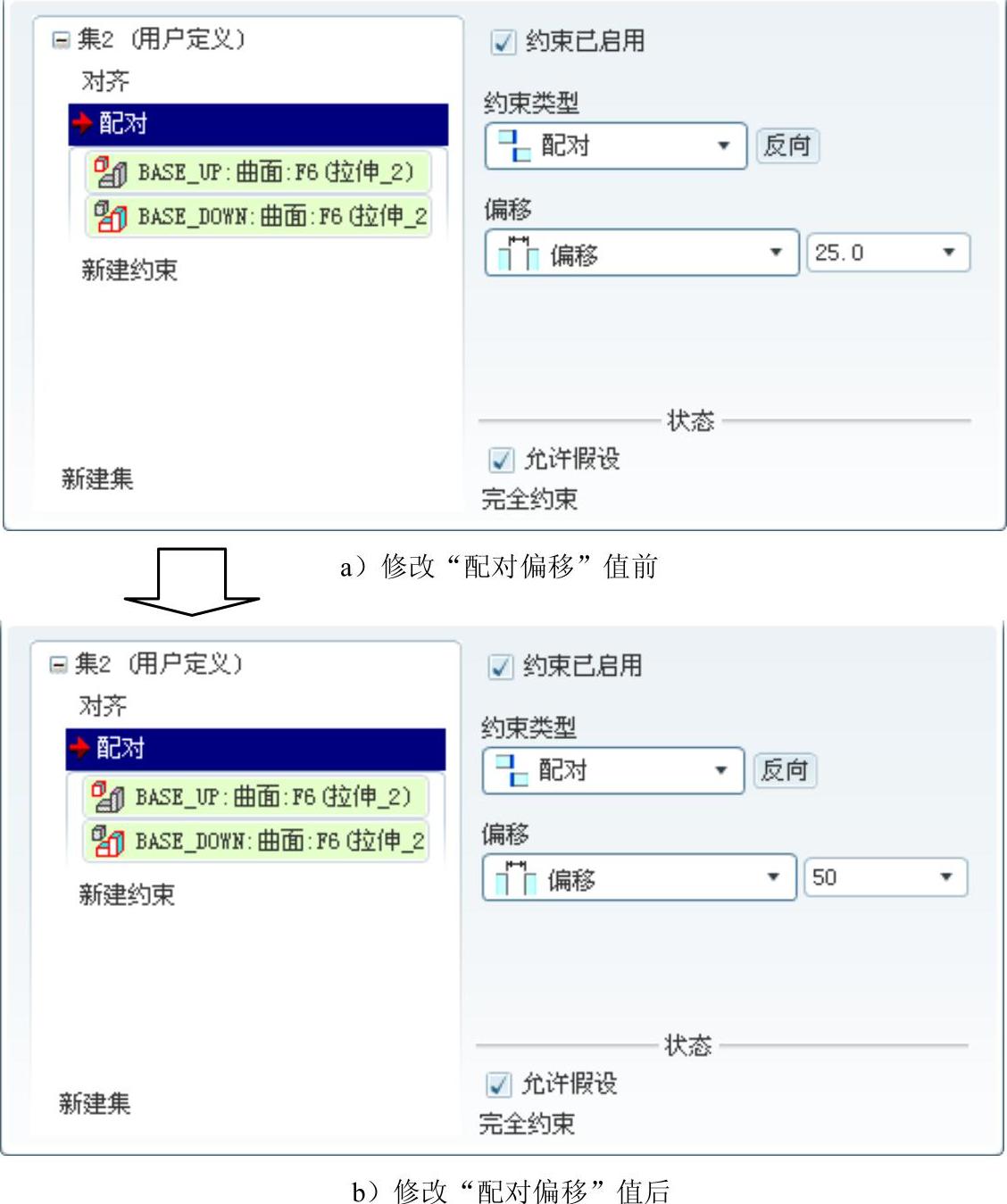

图6.2.5 验证挠性

Step3.在系统工具栏中单击“再生模型”按钮，此时绘图区的弹簧零件模型将按新“偏移值”拉长，表明挠性元件——弹簧已成功装配。
