实体自由形状(Solid Free Form)命令是通过网格对实体表面进行变形的一种工具,下面以一个例子说明其一般操作过程。
Step1.将工作目录设置至D:\proewf5.2\work\ch05.02,打开文件solid_free.prt。
Step2.选择下拉菜单命令。
Step3.系统弹出图5.2.1所示的菜单,选择
命令。

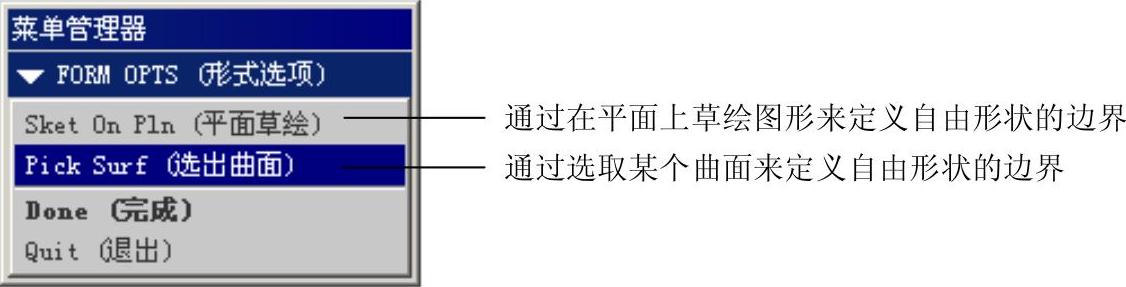

图5.2.1 “形式选项”菜单
Step4.此时系统弹出图5.2.2所示的信息对话框,并提示,选择图5.2.3所示的模型表面为要变形的曲面。
图5.2.2 信息对话框

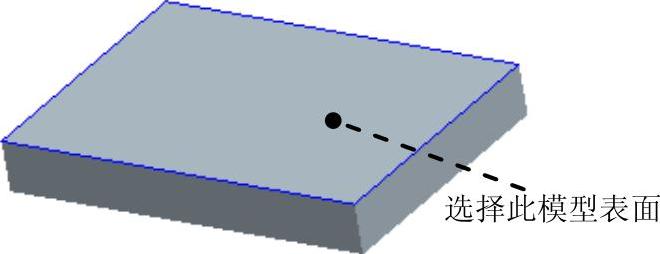

图5.2.3 选择变形表面
Step5.在系统的提示下,分别输入所选曲面上第一、第二方向的网格线数量7和6。
Step6.在平面区域选中
复选框。
Step7.定义变形区域。
(1)系统弹出图5.2.4所示的“修改曲面”对话框,在栏的
中选中
复选框,此时系统提示
,按住Ctrl键,在变形曲面上选取第一方向的两条控制曲线,如图5.2.5所示。
(2)在中选中
复选框,并在
的提示下,按住Ctrl键,在曲面上选取第二方向的两条控制曲线,如图5.2.6所示。
Step8.系统提示,在曲面上拖移控制点,如图5.2.7所示。完成以上操作后,在“修改曲面”对话框中单击
按钮。
Step9.单击信息对话框中的按钮,再单击“重画”命令按钮
,预览所创建的“实体自由形状”特征,然后单击
按钮,完成特征的创建,结果如图5.2.8所示。

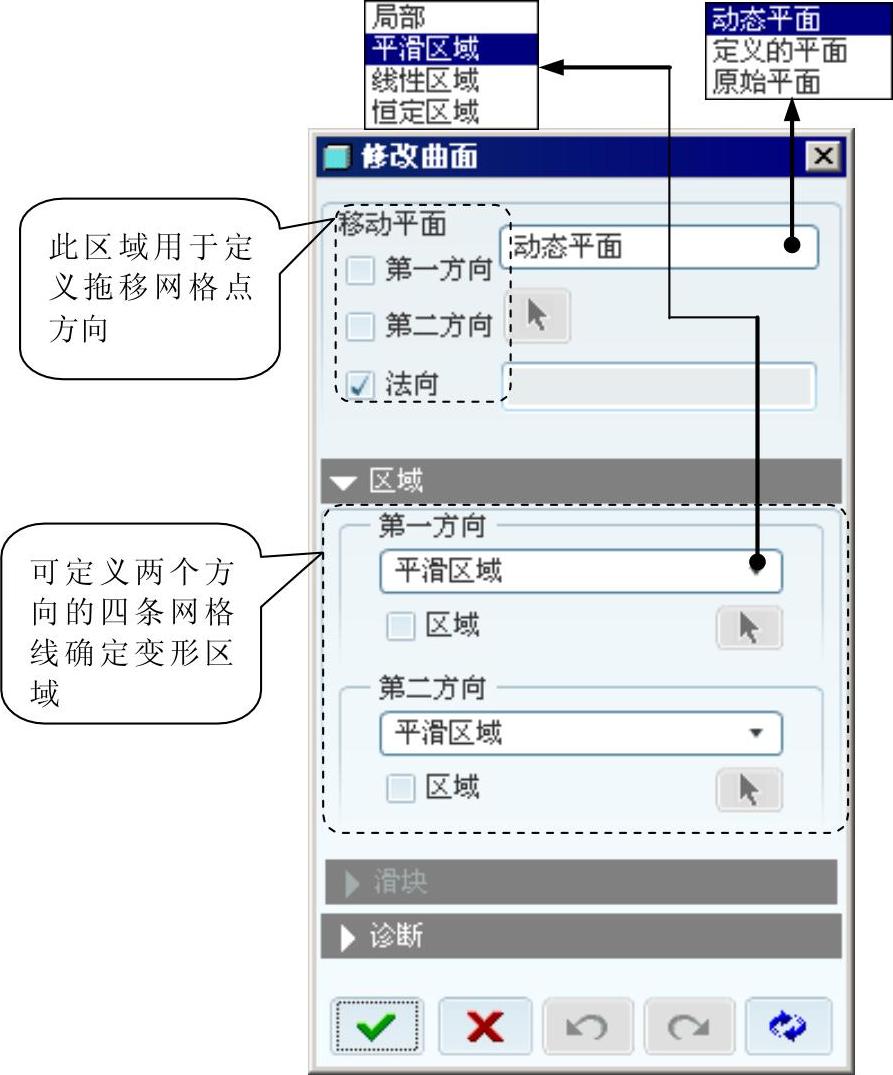

图5.2.4 “修改曲面”对话框

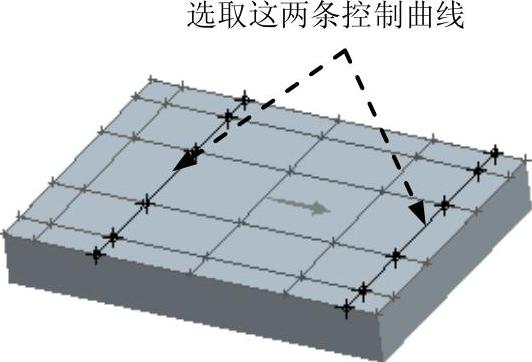

图5.2.5 选取两条控制曲线

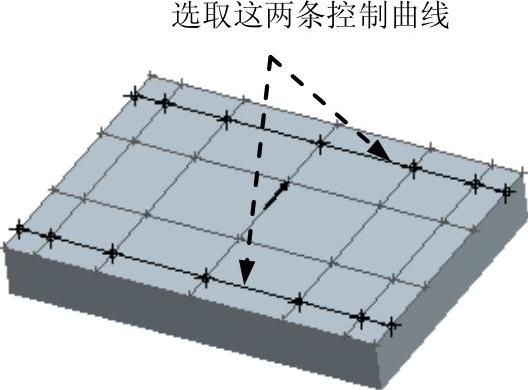

图5.2.6 选取两条控制曲线

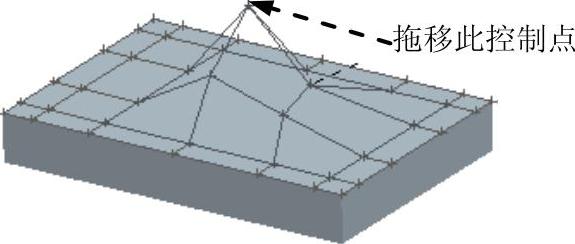

图5.2.7 拖移控制点

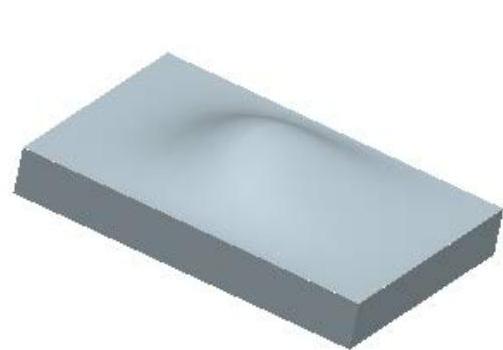

图5.2.8 特征创建结果
