管道特征的应用及步骤详解

2023-06-20 理论教育版权反馈

【摘要】：管道特征的主要应用，是在装配体中创建连接两个或多个部件的管道零件或实心连接件。图4.12.1 创建管道特征图4.12.2 创建管道前的模型Step3.在装配环境下创建管道零件。图4.12.4 “元件放置”操控板激活零件pline.prt。依次单击选择基准点p1、p2和p3，在系统的提示下输入管道的折弯半径值30，并按回车键。图4.12.5 “选项”菜单图4.12.6 “连结类型”菜单Step4.在新建的管道零件上添加其他特征。Step5.保存管道零件模型，关闭管道零件窗口。

顾名思义，管道（Pipe）特征命令当然是用来创建管道的，但实际上管道特征命令还可以用来创建实心的（诸如绳索、圆钢之类）特征。管道特征的主要应用，是在装配体中创建连接两个或多个部件的管道零件或实心连接件。创建管道的方法是，当选取一系列点（或创建一系列基准点）后，系统根据此轨迹和用户所给的一些参数（如管道的直径、壁厚和弯曲半径等），自动生成所需要的管道。创建管道的关键是选取基准点，但由于基准点的各种创建方法在前面的章节中已讲述过了，所以本节将不介绍基准点的创建。

在下面的例子中（图4.12.1），简述了在一个装配体中创建管道零件的基本过程，其主要操作步骤如下：

Step1.将工作目录设置至D：\proewf5.2\work\ch04.12，打开文件pipe.asm。

Step2.在装配环境下，根据管道的走向创建一系列基准点。为了提高学习效率，读者可以使用装配文件中已经创建好了的基准点p1、p2、p3、p4、p5、p6、p7和p8，如图4.12.2所示（需按下“基准点显示”按钮，方可看到这些点）。

图4.12.1 创建管道特征

图4.12.2 创建管道前的模型

Step3.在装配环境下创建管道零件。

（1）新建一个零件。

①选择下拉菜单命令。

②在系统弹出的图4.12.3所示的“元件创建”对话框中选中单选按钮，输入零件名pline，然后在该对话框中单击按钮。

图4.12.3 “元件创建”对话框

③在系统弹出的“创建选项”对话框中选中单选按钮，在区域中单击按钮，在系统弹出的“选择模板”对话框中打开文件start.prt，然后在“创建选项”对话框中单击按钮。

④在图4.12.4所示的“元件放置”操控板的下拉列表中，选择选项将其固定，然后在该操控板中单击按钮。

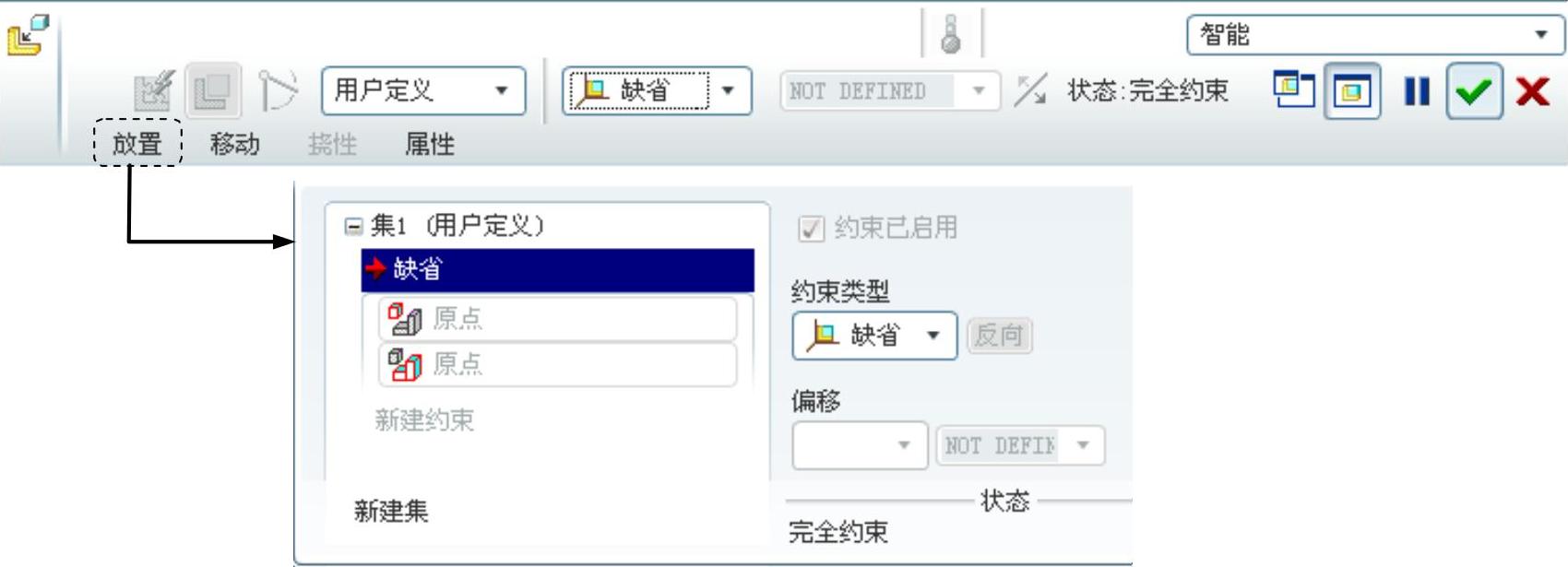

图4.12.4 “元件放置”操控板

（2）激活零件pline.prt。在模型树中选择，然后右击，在系统弹出的快捷菜单中选择命令。

（3）在新建零件中创建管道特征。

①选择下拉菜单命令。

②定义管道属性。在系统弹出的图4.12.5所示的菜单中，依次选择命令。

③定义管道的外径。在系统的提示下，输入管道的外径值23，并按回车键。

④定义管道的壁厚。在系统的提示下，输入管道的壁厚值3，并按回车键。

⑤定义管道的连接类型（软件中为连接）。在系统弹出的图4.12.6所示的菜单中，选择命令。

⑥定义管道的折弯半径。依次单击选择基准点p1、p2和p3，在系统的提示下输入管道的折弯半径值30，并按回车键。

⑦完成管道的创建。继续单击选择p4、p5、p6、p7和p8，然后选择命令。

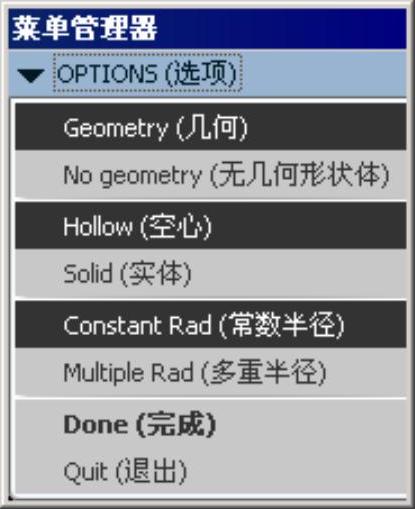

图4.12.5 “选项”菜单

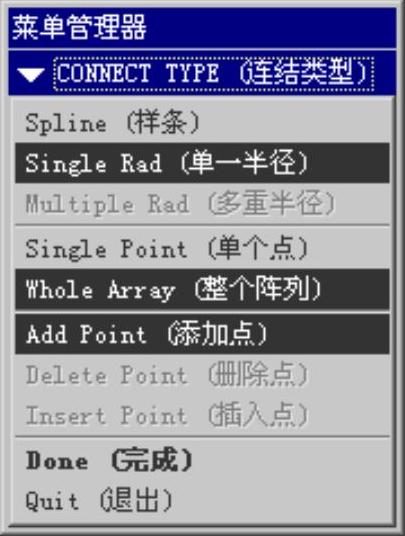

图4.12.6 “连结类型”菜单

Step4.在新建的管道零件上添加其他特征。

（1）在装配模型树中选取管道零件，然后右击，从系统弹出的快捷菜单中选择命令。

（2）管道零件被打开，系统便进入零件模式。在零件模式下，在管道零件模型中添加其他特征，如对管道零件两端进行倒角或将两端的壁去薄等。

Step5.保存管道零件模型，关闭管道零件窗口。

Step6.保存装配体模型。
