在下拉菜单的子菜单下有六个工程特征,分别为、、、、和特征,如图4.5.1所示。这些特征是一些基本特征的组合,使用起来并不复杂而且可以加快建模时间。与圆角、倒角、抽壳等构建类特征相似,这六个特征也属于构建特征,需要在其他伸出项特征(如伸出项拉伸特征)之上进行构建,所以当模型中没有任何伸出项特征时,这六个特征在菜单上呈灰色,不可使用。
另外,在默认情况下,这六个特征命令在子菜单中是不可见的,要使它们可见,需在配置文件config.pro中配置选项allow_anatomic_features,并且将该选项的值设为yes,如图4.5.2所示。
图4.5.1 “高级”子菜单
图4.5.2 “选项”对话框
说明:
● 选择下拉菜单命令,可以设置文件config.pro。
● 可将文件config.pro保存在Pro/ENGINEER安装目录下的\text子目录中。
下面首先介绍的子菜单下的特征。
创建轴(Shaft)特征与草绘孔(Hole)特征较相似,都必须先草绘旋转截面图,然后将其放置在模型上产生特征。与草绘孔不同的是,轴特征是从模型上长出材料,而草绘孔特征是从模型中移除材料。下面以图4.5.3所示的“轴”特征为例进行说明。

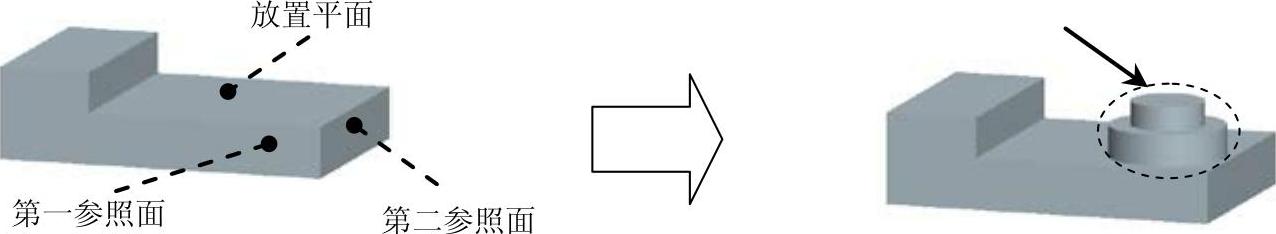

图4.5.3 “轴”特征
Step1.设置工作目录和打开文件。
(1)选择下拉菜单命令,将工作目录设置至D:\proewf5.2\work\ch04.05。
(2)选择下拉菜单命令,打开文件shaft.prt。
Step2.选择下拉菜单命令,系统弹出图4.5.4所示的“轴:草绘”对话框。
Step3.选取中心轴线的定位方式,在图4.5.5所示的菜单管理器中选择命令。
Step4.绘制图4.5.6所示的截面图形,完成后单击按钮。
创建截面图形时,应注意:
● 必须先绘制一条竖直中心线。
● 截面图形只能在中心线一侧绘制。
● 特征完成后,系统将特征截面的最顶层置于放置平面上。

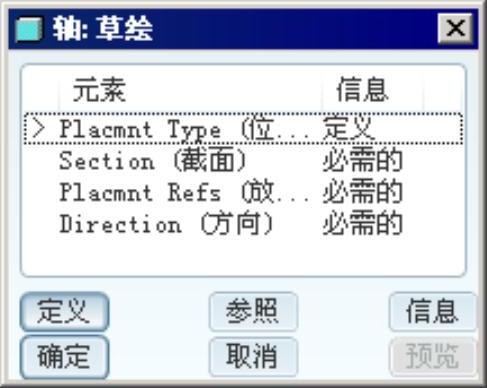

图4.5.4 “轴:草绘”对话框

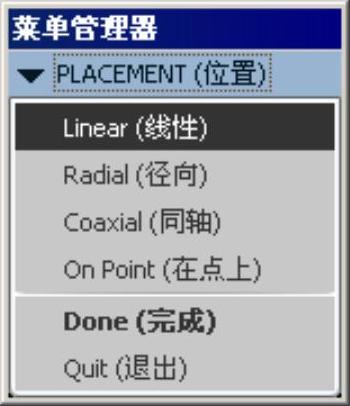

图4.5.5 菜单管理器

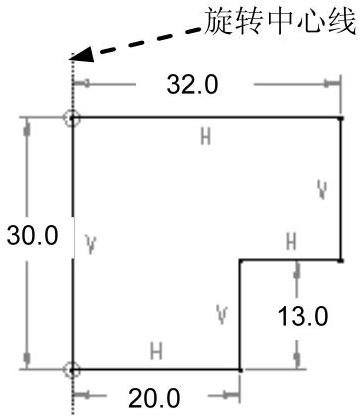

图4.5.6 截面图形
Step5.在系统的提示下,选取图4.5.3所示的圆轴特征的放置面(此处的放置面与草绘截面的顶面对齐)。
Step6.在系统的提示下,选取图4.5.3所示的第一参照面,然后在的文本框中输入距离值40.0,并单击按钮。
Step7.在系统的提示下,选取图4.5.3所示的第二参照面,然后在的文本框中输入距离值35.0,并单击按钮。
Step8.单击特征信息对话框中的按钮,再单击“重画”命令按钮,预览所创建的“轴”特征,然后单击按钮。
Step9.保存零件模型文件。
说明:在图4.5.5所示的菜单管理器中,若选取或命令,则需在信息窗口内输入相应的数值以定位中心轴线。若选取或命令,则需选取所需的轴线或点以定位中心轴线。
