可变截面扫描特征在转向盘设计中的应用

2023-06-20 理论教育 版权反馈
【摘要】：图4.4.28 创建基准曲线图4.4.29 截面草图Step3.创建图4.4.30所示的可变截面扫描特征。图4.4.30 可变截面扫描特征Step4.创建图4.4.31所示的实体拉伸特征。图4.4.42 添加伸出项扫描特征图4.4.43 “链”菜单③选取上一步创建的曲线。图4.4.46 创建基准曲线图4.4.47 截面草图定义扫描轨迹。图4.5.48 添加伸出项扫描特征图4.4.49 扫描截面草图图4.4.50 添加镜像复制特征选择命令，再选择要镜像复制的特征；选择菜单管理器中的命令。

练习概述：转向盘中的波浪造型是通过可变截面扫描特征创建的，其截面是由关系式控制的，运用得很巧妙。零件模型及模型树如图4.4.27所示。

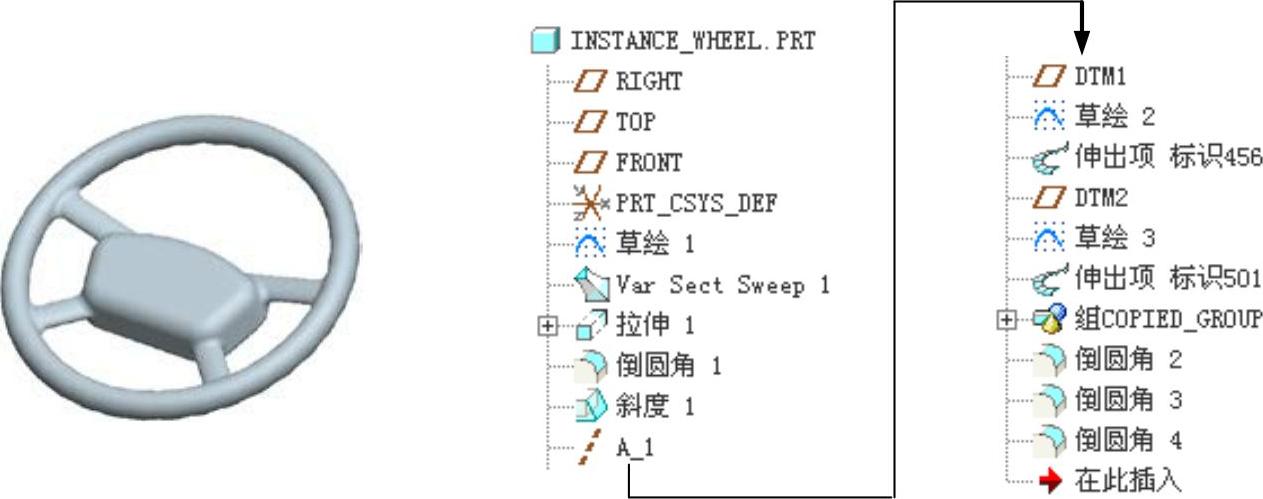

图4.4.27 零件模型及模型树

Step1.新建并命名零件的模型为INSTANCE_WHEEL.PRT。

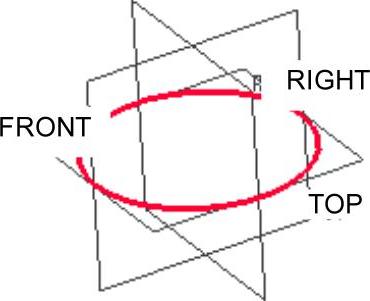

Step2.创建图4.4.28所示的基准曲线。单击“草绘”按钮978-7-111-44409-1-Chapter04-422.jpg；选取FRONT基准平面为草绘平面，RIGHT基准平面为参考平面，参考方位是978-7-111-44409-1-Chapter04-423.jpg；进入草绘环境后，接受系统默认的参照，绘制图4.4.29所示的截面草图。


图4.4.28 创建基准曲线

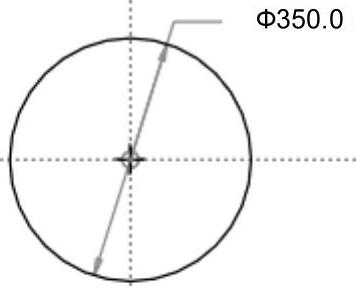

图4.4.29 截面草图

Step3.创建图4.4.30所示的可变截面扫描特征（注：本步的详细操作过程请参见随书光盘中video\ch04.04.09\reference\文件下的语音视频讲解文件INSTANCE_WHEEL-r01.avi）。

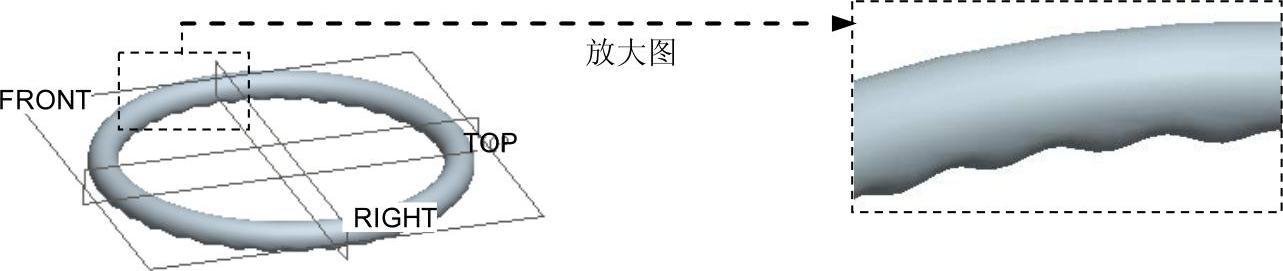

图4.4.30 可变截面扫描特征

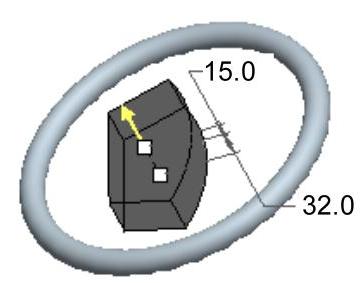

Step4.创建图4.4.31所示的实体拉伸特征。选择下拉菜单978-7-111-44409-1-Chapter04-427.jpg命令，按下“实体”类型按钮978-7-111-44409-1-Chapter04-428.jpg；选择FRONT基准平面作为草绘平面，采用模型中默认的黄色箭头的方向为草绘视图方向，选取RIGHT基准平面作为草绘平面的参照，方向为978-7-111-44409-1-Chapter04-429.jpg；然后绘制图4.4.32所示的特征截面；在操控板的“选项”栏中，选取双侧深度类型均为978-7-111-44409-1-Chapter04-430.jpg，再在深度文本框中输入深度值，侧1为15.0，侧2为32.0，如图4.4.33所示。

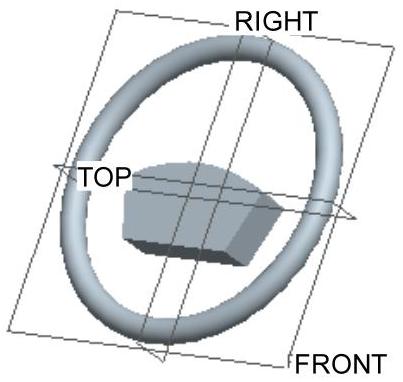

图4.4.31 创建拉伸特征

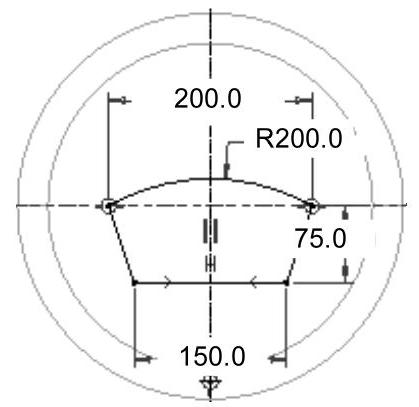

图4.4.32 截面图形


图4.4.33 定义深度

Step5.添加圆角特征。选择下拉菜单978-7-111-44409-1-Chapter04-434.jpg命令；在模型上选择图4.4.34所示的四条边线；圆角半径为25.0。


图4.4.34 添加圆角特征

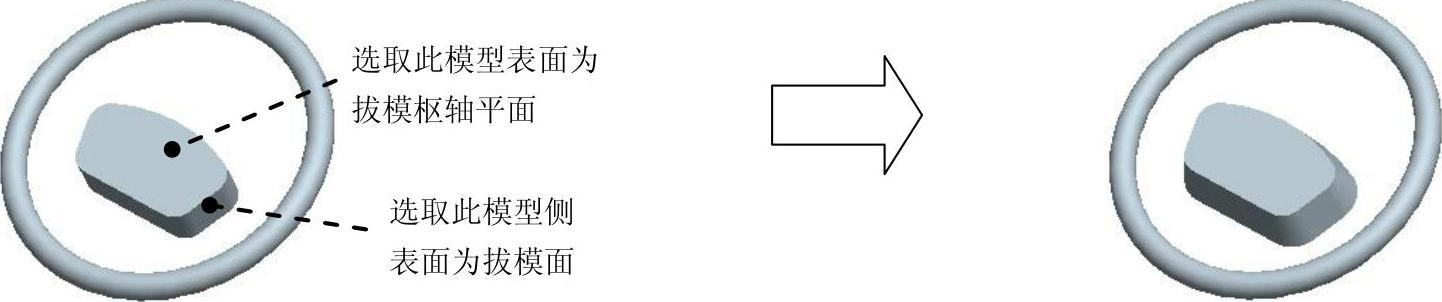

Step6.添加图4.4.35所示的拔模特征。


图4.4.35 添加拔模特征

（1）选取拔模特征的命令。选择下拉菜单978-7-111-44409-1-Chapter04-437.jpg命令。完成此步操作后，系统自动弹出图4.4.36所示的“拔模”操控板。


图4.4.36 “拔模”操控板

（2）选取拔模面。在图4.4.35所示的模型中，单击选取模型侧表面为拔模面。

（3）选取拔模枢轴平面。先在图4.4.36所示的操控板中，单击978-7-111-44409-1-Chapter04-439.jpg图标后的978-7-111-44409-1-Chapter04-440.jpg区域，再在图4.4.35所示的模型中，单击选取模型表面为拔模枢轴平面。

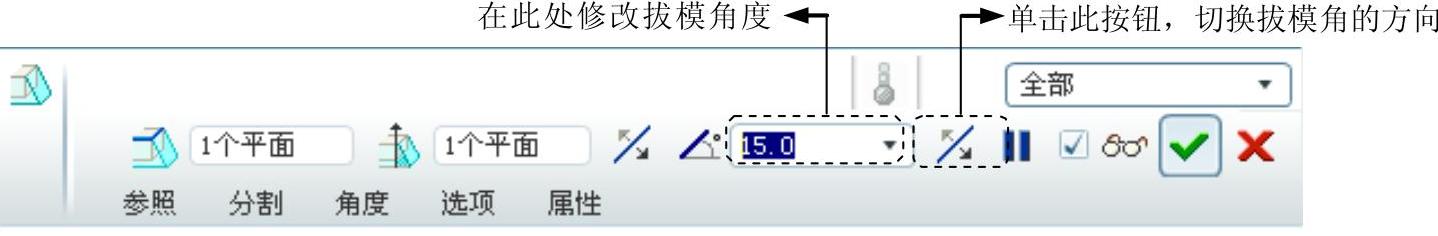

（4）修改拔模角度及方向，在图4.4.37所示的操控板中输入拔模角度值15.0；设置拔模角的方向，使拔模后的特征如图4.4.35所示。

（5）完成特征的创建。单击操控板中的978-7-111-44409-1-Chapter04-441.jpg按钮。


图4.4.37 “拔模”操控板

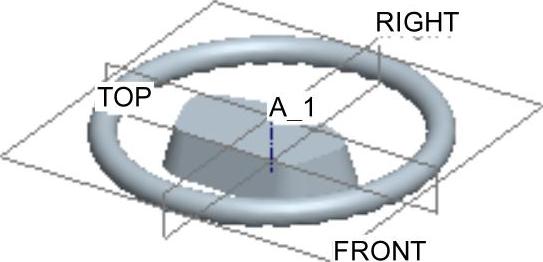

Step7.创建图4.4.38所示的基准轴。单击工具栏上的“轴”按钮978-7-111-44409-1-Chapter04-443.jpg；单击TOP基准平面，按住Ctrl键，单击RIGHT基准平面，系统立即创建符合要求的基准轴线A_1。

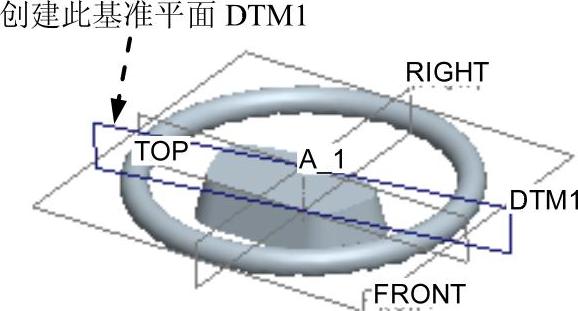

Step8.创建图4.4.39所示的DTM1基准平面。单击“平面”按钮978-7-111-44409-1-Chapter04-444.jpg；选取A_1基准轴，按住Ctrl键，选取TOP基准平面；将旋转角度值改为10。


图4.4.38 轴


图4.4.39 平面

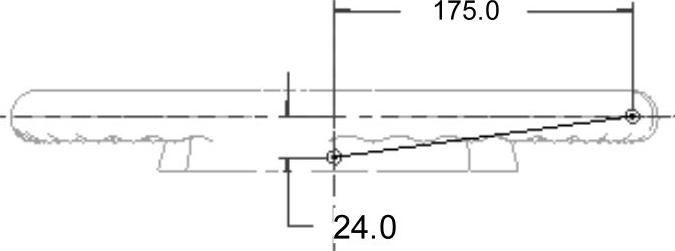

Step9.创建图4.4.40所示的草绘。单击“草绘”按钮978-7-111-44409-1-Chapter04-447.jpg平面，采用模型中默认的黄色箭头方向为草绘视图方向，选取图4.4.40所示的模型表面为参照平面，选取978-7-111-44409-1-Chapter04-448.jpg作为参照平面方向；选取A_1轴及FRONT基准平面为参照，然后绘制图4.4.41所示的截面草图。


图4.4.40 创建基准曲线

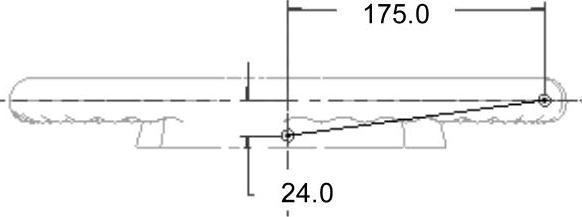

图4.4.41 截面草图

Step10.添加图4.4.42所示的特征——伸出项扫描特征。

（1）选取扫描特征的命令。选择下拉菜单978-7-111-44409-1-Chapter04-451.jpg命令。

（2）定义扫描轨迹。

①选择“扫描轨迹”菜单中的978-7-111-44409-1-Chapter04-452.jpg命令。

②在图4.4.43所示的菜单管理器中选择978-7-111-44409-1-Chapter04-453.jpg命令。


图4.4.42 添加伸出项扫描特征


图4.4.43 “链”菜单

③选取上一步创建的曲线。

④选择菜单管理器中的978-7-111-44409-1-Chapter04-456.jpg命令。

（3）创建扫描特征的截面。绘制并标注图4.4.44所示的截面草图，完成后单击草绘工具栏中的“完成”按钮978-7-111-44409-1-Chapter04-457.jpg。

（4）单击特征信息对话框中的978-7-111-44409-1-Chapter04-458.jpg按钮，完成扫描特征的创建。

Step11.创建图4.4.45所示的DTM2基准平面。单击“平面”按钮978-7-111-44409-1-Chapter04-459.jpg；选取基准轴A_1，按住Ctrl键，选取TOP基准平面；将旋转角度值改为45。


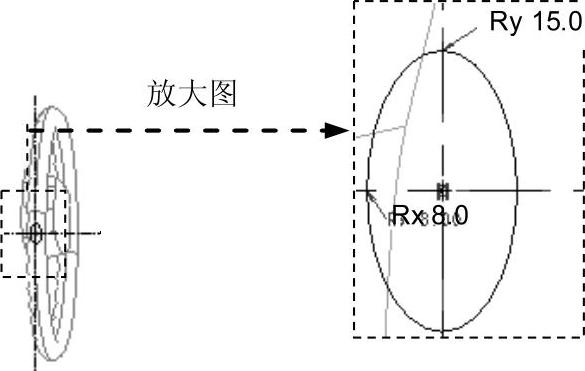

图4.4.44 扫描截面草图

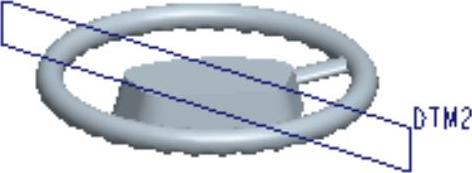

图4.4.45 平面DTM2

Step12.创建图4.4.46所示的基准曲线。单击“草绘”按钮978-7-111-44409-1-Chapter04-462.jpg；选取DTM2基准平面为草绘平面，采用模型中默认的黄色箭头方向，选取图4.4.46所示的模型表面为参照平面，选取978-7-111-44409-1-Chapter04-463.jpg作为参照平面方向；选取A_1轴及FRONT基准平面为参照，然后绘制图4.4.47所示的截面草图。

Step13.添加图4.4.48所示的特征——伸出项扫描特征。

（1）选择下拉菜单978-7-111-44409-1-Chapter04-464.jpg命令。


图4.4.46 创建基准曲线


图4.4.47 截面草图

（2）定义扫描轨迹。

①选择“扫描轨迹”菜单中的978-7-111-44409-1-Chapter04-467.jpg命令。

②在菜单管理器中选择978-7-111-44409-1-Chapter04-468.jpg命令。

③选取上一步创建的曲线。

④在“选取”对话框中单击978-7-111-44409-1-Chapter04-469.jpg按钮，然后再单击菜单管理器中的978-7-111-44409-1-Chapter04-470.jpg978-7-111-44409-1-Chapter04-471.jpg978-7-111-44409-1-Chapter04-472.jpg命令。

（3）创建扫描特征的截面。绘制并标注图4.4.49所示的扫描截面草图。

（4）完成特征的创建。单击扫描特征信息对话框下部的978-7-111-44409-1-Chapter04-473.jpg按钮。

Step14.添加图4.4.50所示的镜像复制特征，相关操作如下：

（1）选择下拉菜单978-7-111-44409-1-Chapter04-474.jpg命令。

（2）在菜单管理器中选择978-7-111-44409-1-Chapter04-475.jpg命令。

（3）在菜单管理器中选取978-7-111-44409-1-Chapter04-476.jpg978-7-111-44409-1-Chapter04-477.jpg命令。


图4.5.48 添加伸出项扫描特征


图4.4.49 扫描截面草图

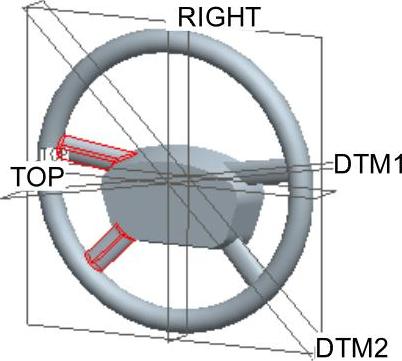

图4.4.50 添加镜像复制特征

（4）选择978-7-111-44409-1-Chapter04-481.jpg命令，再选择要镜像复制的特征（即Step10及Step13创建的扫描特征）；选择菜单管理器中的978-7-111-44409-1-Chapter04-482.jpg命令。

（5）选择978-7-111-44409-1-Chapter04-483.jpg命令，再选择RIGHT基准平面为镜像中心平面，选择978-7-111-44409-1-Chapter04-484.jpg命令。

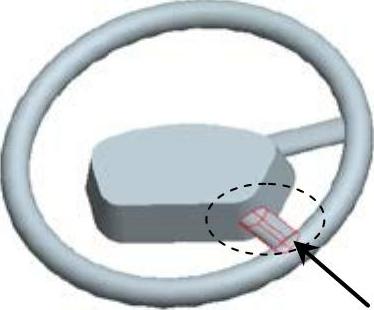

Step15.添加图4.4.51所示的圆角特征。选择下拉菜单978-7-111-44409-1-Chapter04-485.jpg命令；在模型上选择图4.4.51所示的边线；圆角半径值为20.0。

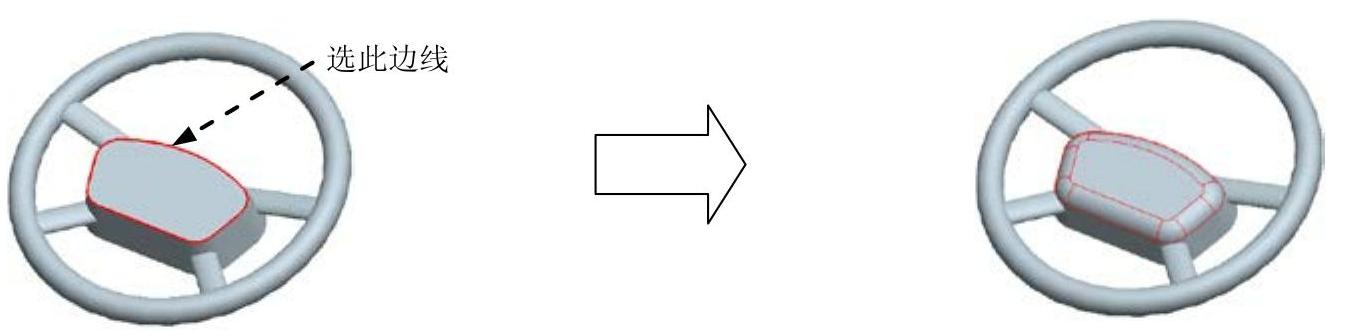

图4.4.51 添加圆角特征

Step16.添加图4.4.52所示的圆角特征，相关操作参见Step15，圆角半径值为8.0。


图4.4.52 添加圆角特征

Step17.添加图4.4.53所示的圆角特征，相关操作参见Step15，圆角半径值为10.0。


图4.4.53 添加圆角特征
