拔模特征的延伸相交优化方案

2023-06-20 理论教育 版权反馈
【摘要】：图4.1.15a所示的模型，有两个特征，现需对拉伸特征的表面进行拔模，该拔模面势必会遇到旋转特征的边。此时如果在操控板中选择了合适的选项和拔模角，可以创建图4.1.15b所示的延伸相交拔模特征。图4.1.15 拔模特征的延伸相交Step1.将工作目录设置至D：\proewf5.2\work\ch04.01，打开文件draft_extend.prt。图4.1.16 选取拔模面图4.1.17 选取拔模枢轴平面图4.1.18 拔模参照平面Step6.在操控板的“选项”界面中选中复选框，如图4.1.19所示。Step8.单击操控板中的按钮，完成特征的创建。

图4.1.15a所示的模型，有两个特征（实体拉伸特征和旋转特征），现需对拉伸特征的表面进行拔模，该拔模面势必会遇到旋转特征的边。此时如果在操控板中选择了合适的选项和拔模角，可以创建图4.1.15b所示的延伸相交拔模特征。下面说明其操作过程。

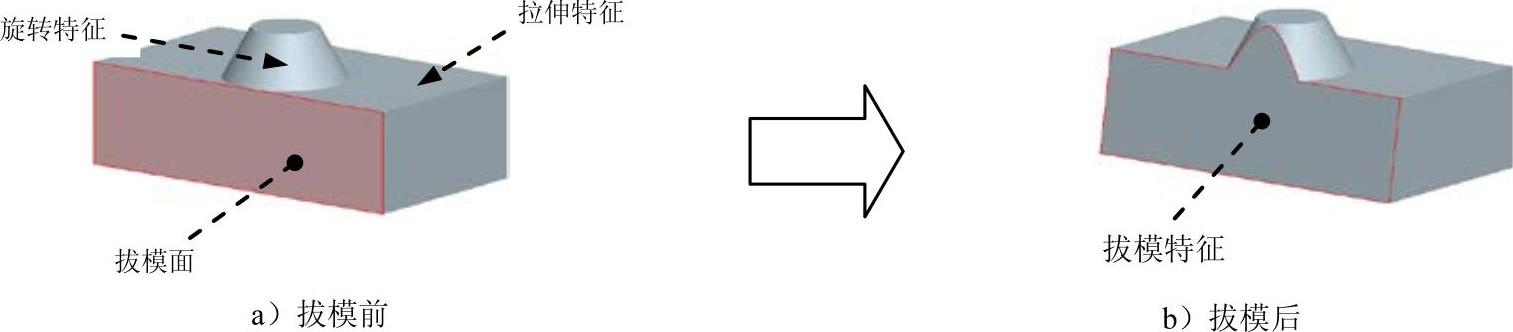

图4.1.15 拔模特征的延伸相交

Step1.将工作目录设置至D：\proewf5.2\work\ch04.01，打开文件draft_extend.prt。

Step2.选择下拉菜单978-7-111-44409-1-Chapter04-34.jpg命令。

Step3.选取图4.1.16中的模型表面为拔模面。

Step4.单击操控板中978-7-111-44409-1-Chapter04-35.jpg图标后的978-7-111-44409-1-Chapter04-36.jpg字符，然后用“列表选取”的方法选取图4.1.17中的模型底面为拔模枢轴平面。

Step5.采用默认的拔模参照（枢轴平面），如图4.1.18所示。

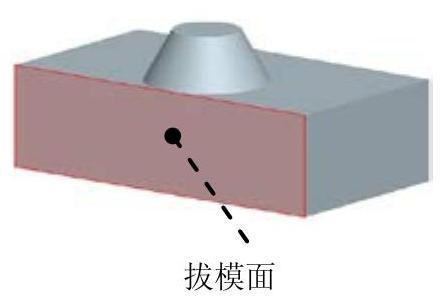

图4.1.16 选取拔模面

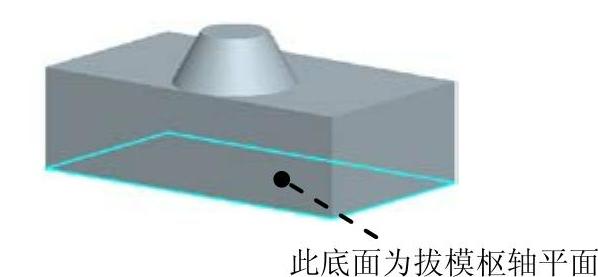

图4.1.17 选取拔模枢轴平面

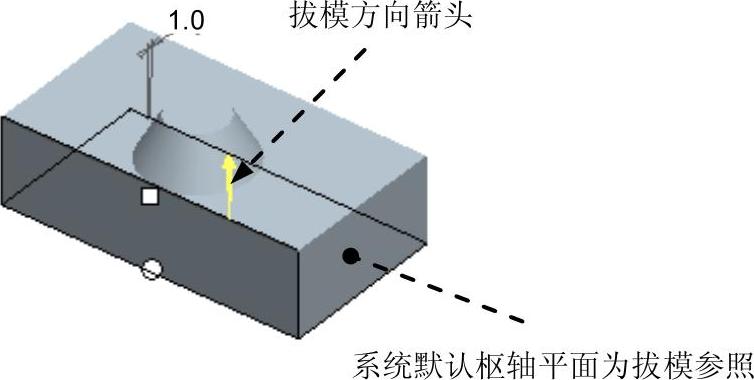

图4.1.18 拔模参照平面

Step6.在操控板的“选项”界面中选中978-7-111-44409-1-Chapter04-40.jpg复选框，如图4.1.19所示。注意：如果不选中978-7-111-44409-1-Chapter04-41.jpg复选框，结果会如图4.1.20所示。

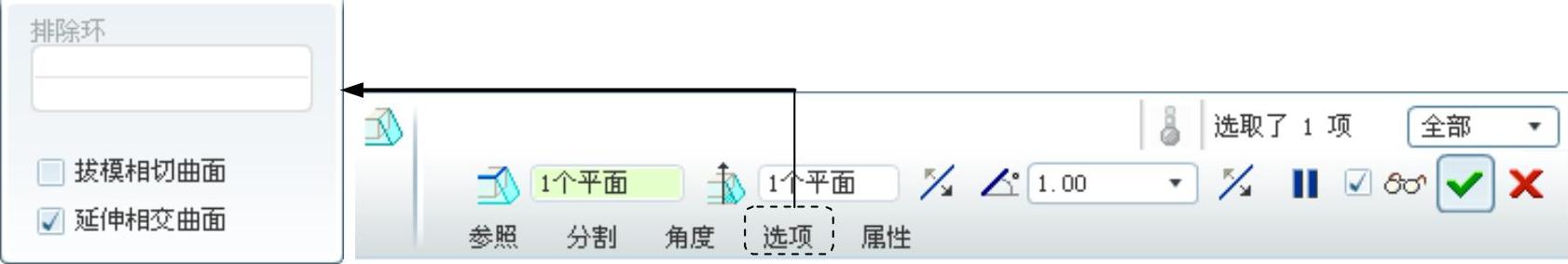

图4.1.19 拔模操控板

Step7.在操控板中修改拔模角度和方向，拔模角度值为10.0，如图4.1.21所示。

注意：如果拔模角度太大，拔模面将超出旋转特征的圆锥面，此时即使选中了978-7-111-44409-1-Chapter04-43.jpg复选框，系统也将创建悬垂在模型边上的拔模斜面，与未选中978-7-111-44409-1-Chapter04-44.jpg复选框的结果一样。

Step8.单击操控板中的按钮978-7-111-44409-1-Chapter04-45.jpg，完成特征的创建。

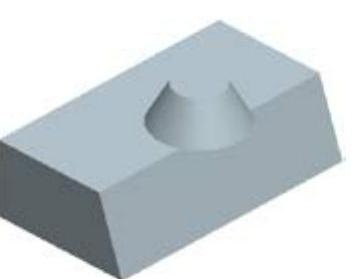

图4.1.20 结果

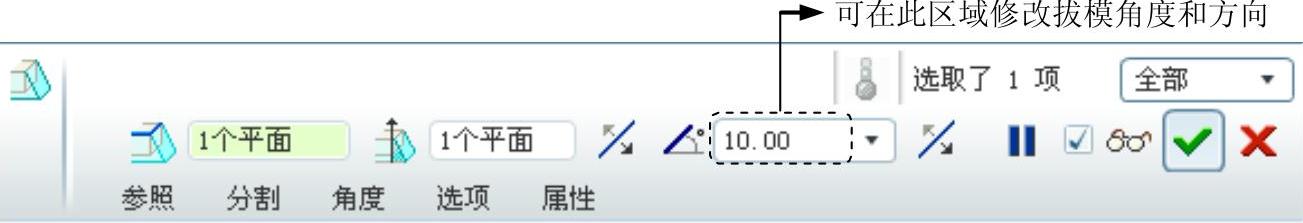

图4.1.21 拔模操控板
