根据枢轴曲线拔模的优化方法
【摘要】：图4.1.8a为拔模前的模型，图4.1.8b是进行枢轴曲线拔模后的模型。下面以此为例，介绍如何创建一个枢轴曲线拔模特征。先在模型上绘制一条基准曲线，方法为：单击“草绘”按钮，草绘一条由数个线段构成的基准曲线，注意曲线的两端点必须与模型边线重合。图4.1.9 选取拔模面图4.1.10 选取拔模枢轴曲线前图 4.1.11 选取拔模枢轴曲线后Step5.单击图标后的字符，再选取图4.1.12中的模型表面为拔模方向参照。
图4.1.8a为拔模前的模型，图4.1.8b是进行枢轴曲线拔模后的模型。下面以此为例，介绍如何创建一个枢轴曲线拔模特征。
先在模型上绘制一条基准曲线（图4.1.8a），方法为：单击“草绘”按钮
，草绘一条由数个线段构成的基准曲线，注意曲线的两端点必须与模型边线重合。
Step1.将工作目录设置至D：\proewf5.2\work\ch04.01，打开文件draft_curve.prt。
Step2.选择下拉菜单
命令。
Step3.选取图4.1.9中的模型表面为拔模面。

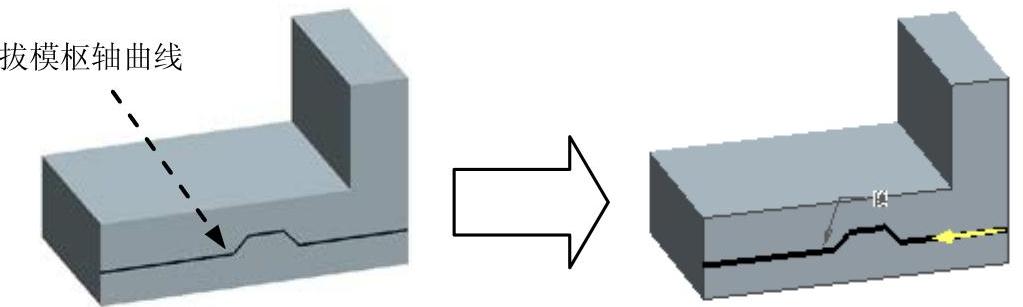

图4.1.8 枢轴曲线的拔模
Step4.单击操控板中
图标后的
字符，再选取图4.1.10中的草绘曲线为拔模枢轴曲线，此时模型如图4.1.11所示。
图4.1.9 选取拔模面
图4.1.10 选取拔模枢轴曲线前图 4.1.11 选取拔模枢轴曲线后
Step5.单击
图标后的
字符，再选取图4.1.12中的模型表面为拔模方向参照。
Step6.动态修改拔模角度，如图4.1.13所示；也可在操控板中修改拔模角度和方向，如图4.1.14所示。
Step7.单击操控板中的“完成”按钮
，完成操作。

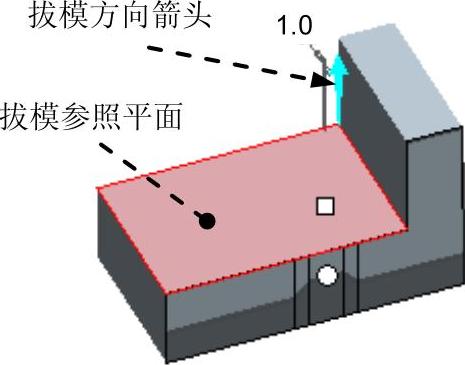

图4.1.12 选取拔模方向参照

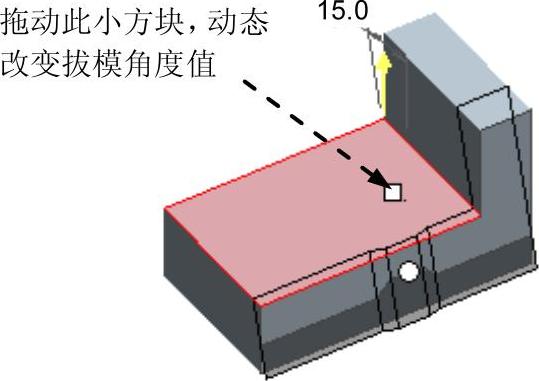

图4.1.13 调整拔模角度

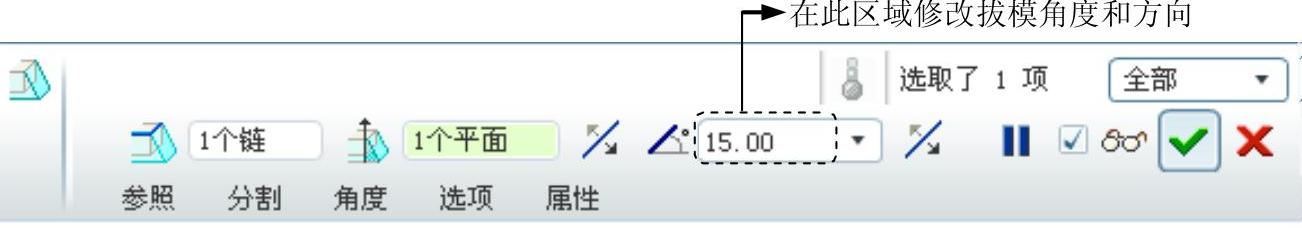

图4.1.14 “拔模”操控板
