草绘分割拔模的特征优化

2023-06-20 理论教育 版权反馈
【摘要】：图4.1.1a为拔模前的模型，图4.1.1b是进行草绘分割拔模后的模型。下面以此模型为例，介绍如何创建一个草绘分割的拔模特征。图4.1.1 草绘分割的拔模特征Step1.将工作目录设置至D：\proewf5.2\work\ch04.01，打开文件draft_sketch.prt。Step3.选取图4.1.2中的模型表面为拔模面。Step4.单击操控板中图标后的字符，再选取图4.1.3中的模型表面为拔模枢轴平面。图4.1.2 拔模面图4.1.3 拔模枢轴平面图4.1.4 拔模方向Step6.选取分割选项，绘制分割草图。图4.1.6 定义草绘属性图4.1.7 修改拔模角度和方向

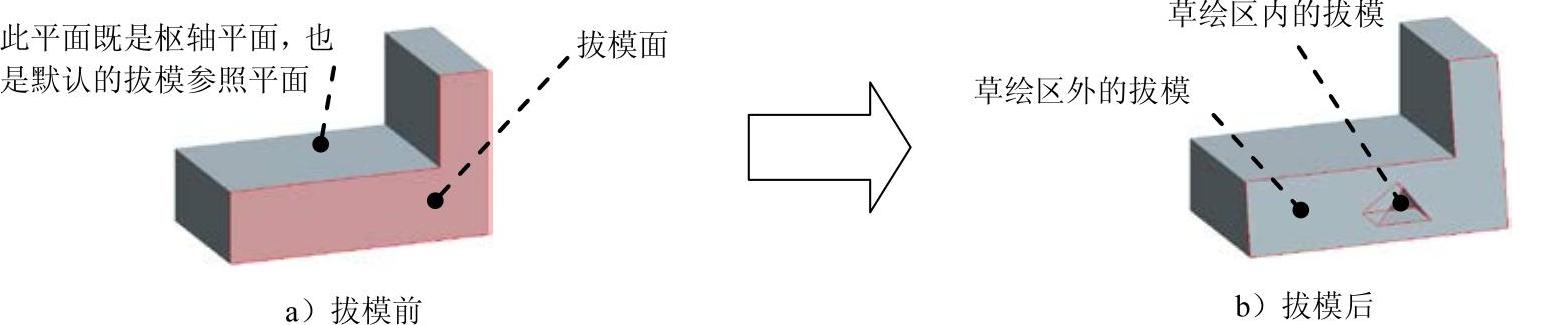

图4.1.1a为拔模前的模型，图4.1.1b是进行草绘分割拔模后的模型。在此例中，拔模面被草绘图形分离成两个拔模区，这两个拔模区可以有独立的拔模角度和方向。下面以此模型为例，介绍如何创建一个草绘分割的拔模特征。


图4.1.1 草绘分割的拔模特征

Step1.将工作目录设置至D：\proewf5.2\work\ch04.01，打开文件draft_sketch.prt。

Step2.选择下拉菜单978-7-111-44409-1-Chapter04-4.jpg命令。

Step3.选取图4.1.2中的模型表面为拔模面。

Step4.单击操控板中978-7-111-44409-1-Chapter04-5.jpg图标后的978-7-111-44409-1-Chapter04-6.jpg字符，再选取图4.1.3中的模型表面为拔模枢轴平面。

Step5.采用默认的拔模参照（枢轴平面），如图4.1.4所示。

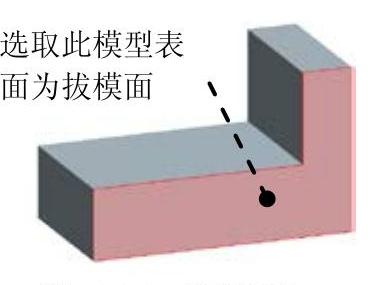

图4.1.2 拔模面


图4.1.3 拔模枢轴平面


图4.1.4 拔模方向

Step6.选取分割选项，绘制分割草图。

（1）在图4.1.5所示的操控板中单击978-7-111-44409-1-Chapter04-10.jpg按钮，在其界面的978-7-111-44409-1-Chapter04-11.jpg列表框中选取978-7-111-44409-1-Chapter04-12.jpg方式。

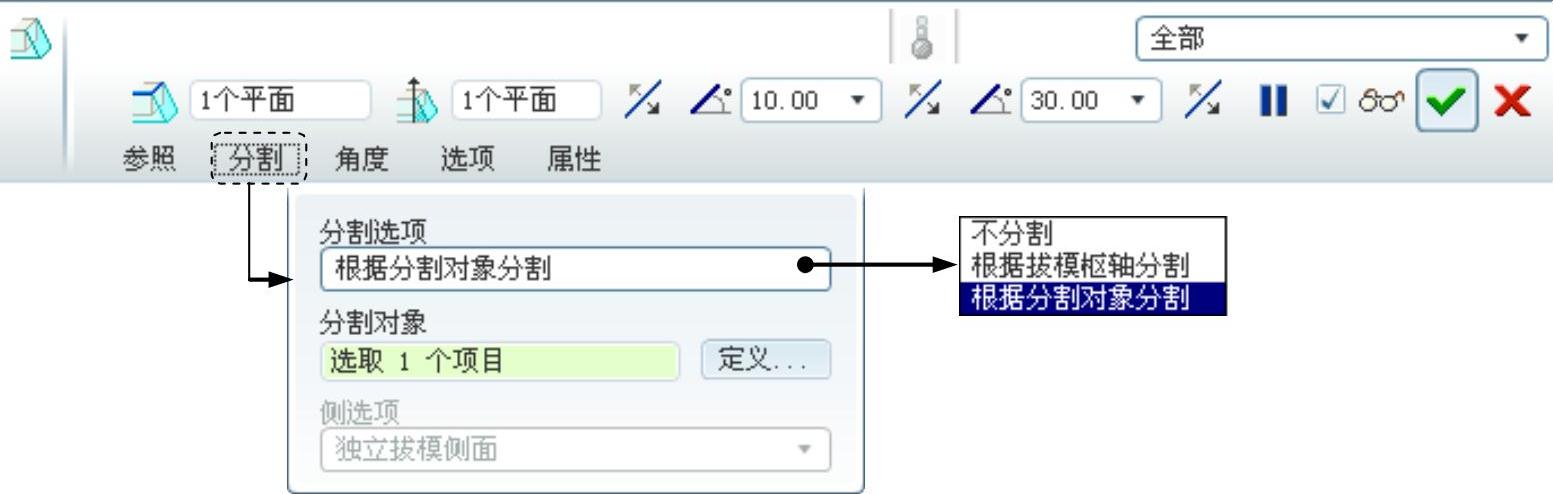

图4.1.5 “拔模”操控板

（2）在978-7-111-44409-1-Chapter04-14.jpg界面中单击978-7-111-44409-1-Chapter04-15.jpg按钮，进入草绘环境；设置图4.1.6中的拔模面为草绘平面，图中另一表面为参照平面，方向为978-7-111-44409-1-Chapter04-16.jpg；绘制图4.1.6所示的草图（三角形）。

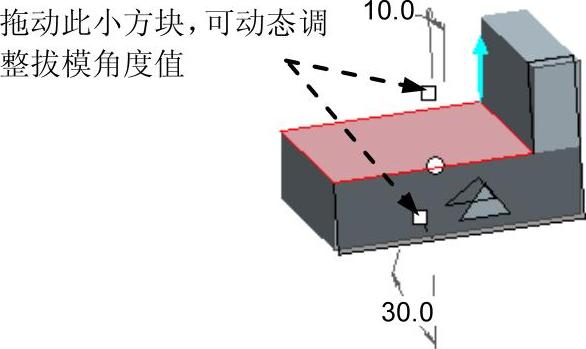

Step7.在操控板的相应区域修改两个拔模区的拔模角度和方向，也可在模型上动态修改拔模角度，如图4.1.7所示。

Step8.单击操控板中的978-7-111-44409-1-Chapter04-17.jpg按钮，完成特征的创建。

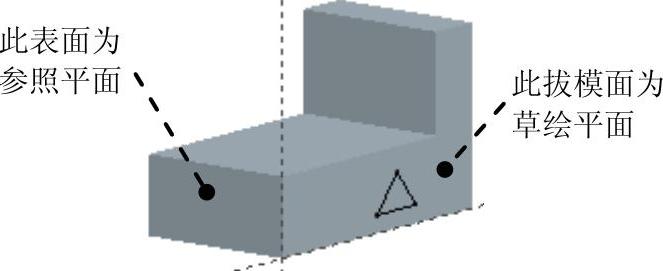

图4.1.6 定义草绘属性


图4.1.7 修改拔模角度和方向
