基准曲线的偏移创建：曲面边界的应用
【摘要】：图3.3.20 由曲面边界创建基准曲线图3.3.21 选中曲面的一条边线Step3.选择下拉菜单命令，出现操控板，如图3.3.22所示。图3.3.22 “偏移”操控板注意：当选取的曲面边界为单条时，操控板的“量度”界面中的“距离类型”通常有下列选项，如图3.3.23所示。图3.3.23 “量度”界面Step5.在操控板的“量度”界面中的空白处右击，选择命令，可增加新的偏距条目。
可以利用曲面的边界来创建偏移基准曲线。

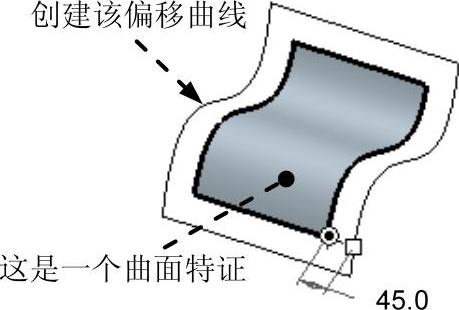

如图3.3.20所示，现需要对一个曲面特征的边界进行偏移来创建基准曲线，操作步骤如下：
Step1.将工作目录设置至D：\proewf5.2\work\ch03.03，打开文件curve_from_boundary.prt。
Step2.在图3.3.21所示的模型中，选中曲面的一条边线，如图3.3.21所示。
图3.3.20 由曲面边界创建基准曲线
图3.3.21 选中曲面的一条边线
Step3.选择下拉菜单
命令，出现操控板，如图3.3.22所示。
Step4.按住Shift键，将曲面的所有边线都选取；在操控板中输入偏距值45.0，并单击“反向”按钮
；即产生图3.3.20所示的基准曲线。
图3.3.22 “偏移”操控板

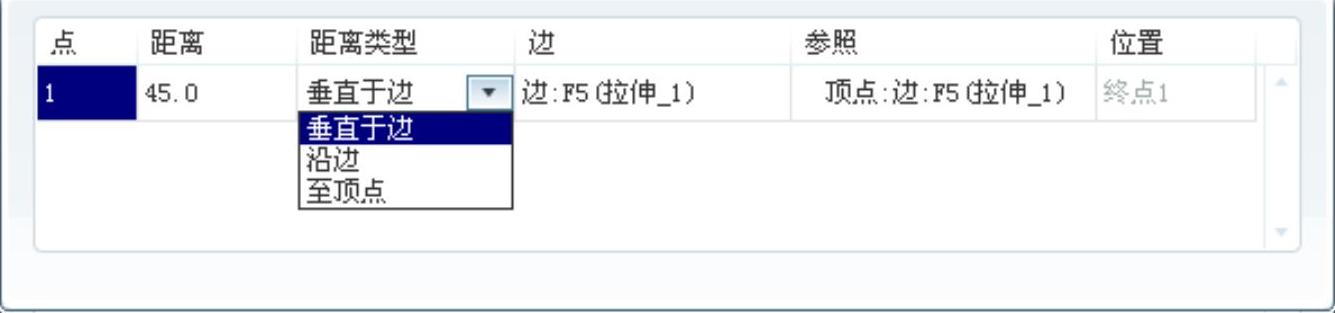

注意：当选取的曲面边界为单条时，操控板的“量度”界面中的“距离类型”通常有下列选项，如图3.3.23所示。
●
：垂直于边界边测量偏移距离。
●
：沿测量边测量偏移距离。
●
：偏移曲线经过曲面上的某个顶点。
图3.3.23 “量度”界面
Step5.在操控板的“量度”界面中的空白处右击，选择
命令，可增加新的偏距条目（如图3.3.24所示）。编辑新条目中的“距离”、“距离类型”、“边”、“参照”和“位置”等选项可改变曲线的形状。
图3.3.24 增加新的偏距条目
