可以垂直于曲面对现有曲线进行偏移来创建基准曲线。
如图3.3.17a所示,曲线1是实体表面上的一条草绘曲线,现需要垂直于该表面创建一条偏移曲线,其偏移值由一图形特征来控制,如图3.3.18所示。操作步骤如下:

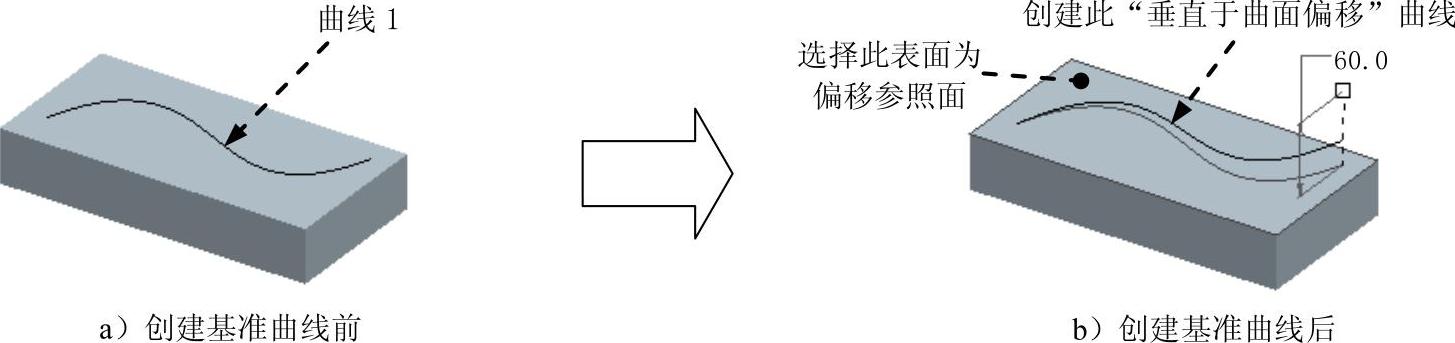

图3.3.17 垂直于曲面创建偏移基准曲线
Step1.将工作目录设置至D:\proewf5.2\work\ch03.03,然后打开文件curve_offset_surface.prt。在打开的模型中,已经创建了一个图3.3.18所示的图形特征。

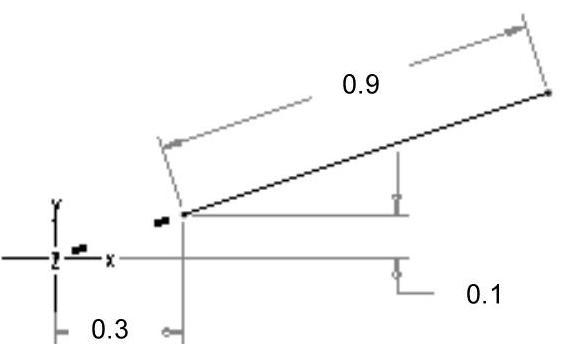

图3.3.18 图形特征
Step2.在图3.3.17a所示的模型中,选择曲线1。
Step3.选择下拉菜单命令,此时系统弹出图3.3.19所示的操控板。

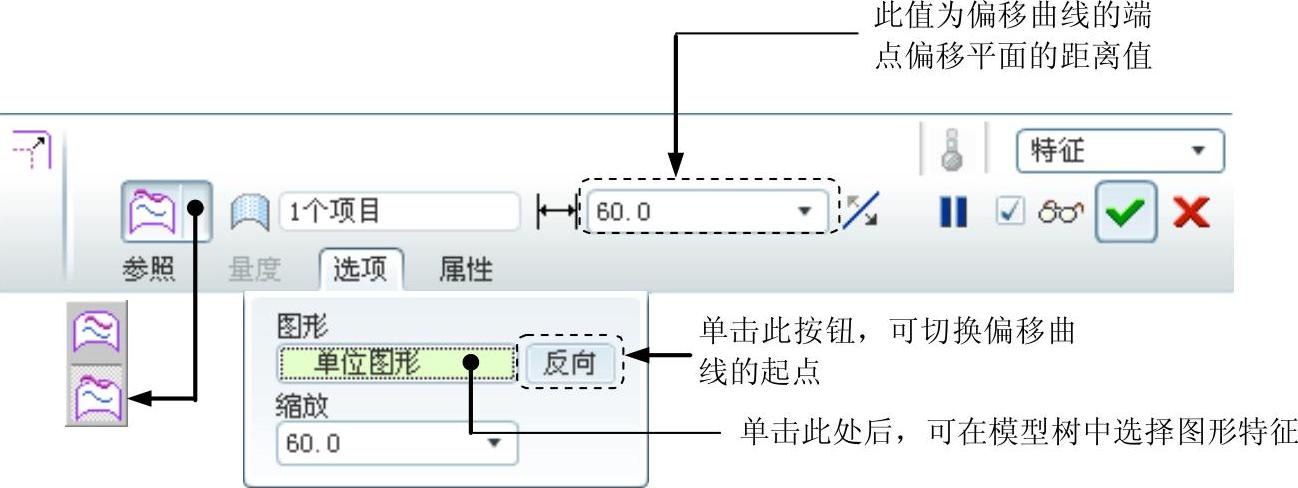

图3.3.19 “偏移”操控板
Step4.在图3.3.19所示的操控板中,选择按钮,然后单击陵钮,在其界面中单击“图形”文本框中的“单位图形”字符,然后在模型树中选择特征;再在操控板的文本框中输入偏移曲线的端点偏移平面的距离值60.0,即产生图3.3.17b所示的偏移曲线;单击操控板中的“完成”按钮。
注意:
● 用于创建偏移基准曲线的图形特征,其X轴的取值范围应该从0到1。范围超出1时,只使用从0到1的部分。
● 图形特征中的曲线只能是单个图元。
