使用修剪方法生成基准曲线
【摘要】：通过对基准曲线进行修剪，将曲线的一部分截去，可产生一条新的曲线。如图3.3.11a所示，曲线1是实体表面上的一条草绘曲线，FPNT0是曲线1上的基准点，现需在点FPNT0处修剪该曲线，则操作步骤如下：Step1.将工作目录设置至D：\proewf5.2\work\ch03.03，打开文件curve_trim.prt。图3.3.11 用修剪创建基准曲线图3.3.12 “修剪”操控板Step4.选取基准点FPNT0。此时基准点FPNT0处出现一方向箭头，该箭头指向修剪后的保留侧。
通过对基准曲线进行修剪，将曲线的一部分截去，可产生一条新的曲线。创建修剪曲线后，原始曲线将不可见。
如图3.3.11a所示，曲线1是实体表面上的一条草绘曲线，FPNT0是曲线1上的基准点，现需在点FPNT0处修剪该曲线，则操作步骤如下：
Step1.将工作目录设置至D：\proewf5.2\work\ch03.03，打开文件curve_trim.prt。
Step2.在图3.3.11a所示的模型中，选择草绘曲线1。
Step3.选择下拉菜单
命令，系统显示图3.3.12所示的操控板。

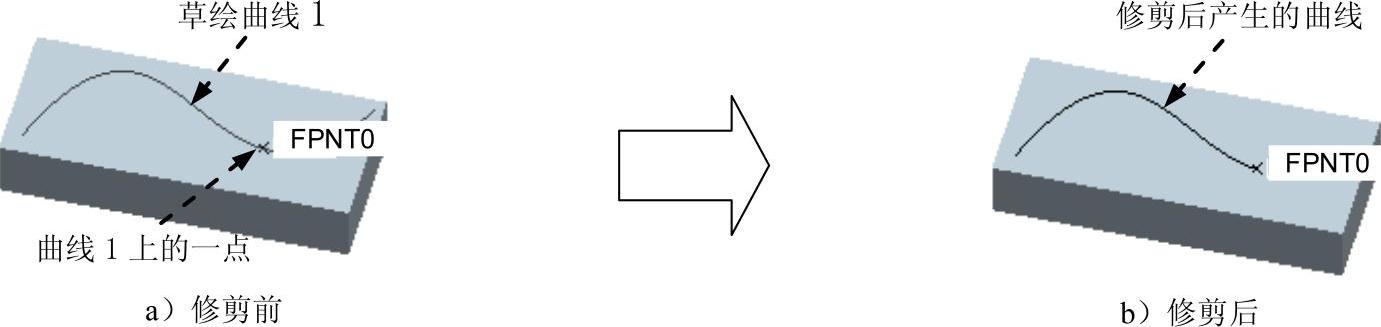

图3.3.11 用修剪创建基准曲线

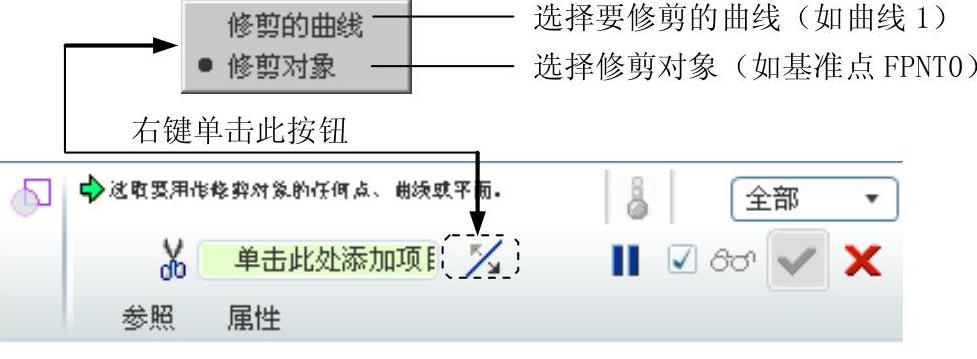

图3.3.12 “修剪”操控板
Step4.选取基准点FPNT0。此时基准点FPNT0处出现一方向箭头（如图3.3.13所示），该箭头指向修剪后的保留侧。
说明：
●单击操控板中的按钮
，可切换箭头的方向，如图3.3.14所示，这是本例所要的方向。
●再次单击按钮
，出现两个箭头（如图3.3.15所示），这意味着将保留整条曲线。
Step5.在操控板中单击“完成”按钮
，即产生图3。3.11b所示的修剪曲线。
图3.3.13 切换方向1
图3.3.14 切换方向2
图3.3.15 切换方向3
