如何在曲线上创建基准点 —— 域点的应用练习

2023-06-20 理论教育 版权反馈
【摘要】：可在一个曲面、曲线或模型边线上的任意位置创建基准点而无需进行尺寸定位，这样的基准点称为域点。图3.1.18 域点2.域点的应用练习要求：打开图3.1.19所示的reverse_block.prt零件模型，在螺旋特征上的某一位置创建一个基准点。Step2.单击“点”按钮中的。Step3.在图3.1.19所示的螺旋特征的边线上单击，系统立即创建基准点。

可在一个曲面、曲线或模型边线上的任意位置创建基准点而无需进行尺寸定位，这样的基准点称为域点。

1.域点创建的一般过程

如图3.1.18所示，现需要在模型的圆锥面上创建一个域点FPNT0，操作步骤如下：

Step1.将工作目录设置至D：\proewf5.2\work\ch03.01，打开文件point_fie.prt。

Step2.单击“点”按钮978-7-111-44409-1-Chapter03-38.jpg中的978-7-111-44409-1-Chapter03-39.jpg，系统弹出“域基准点”对话框。

Step3.选取放置参照。在圆锥面上单击，则单击处产生一个基准点FPNT0，这就是域点。用户可用鼠标拖移该点，以改变点的位置。

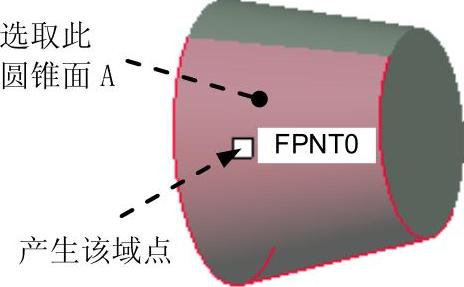

图3.1.18 域点

2.域点的应用

练习要求：打开图3.1.19所示的reverse_block.prt零件模型，在螺旋特征上的某一位置创建一个基准点（在后面的章节中，在定义“定义槽—从动机构”时，会用到该基准点）。操作过程如下：

Step1.将工作目录设置至D：\proewf5.2\work\ch03.01，打开文件reverse_block.prt。

Step2.单击“点”按钮978-7-111-44409-1-Chapter03-41.jpg中的978-7-111-44409-1-Chapter03-42.jpg。

Step3.在图3.1.19所示的螺旋特征的边线上单击，系统立即创建基准点。

Step4.将此基准点的名称改为slot_point。

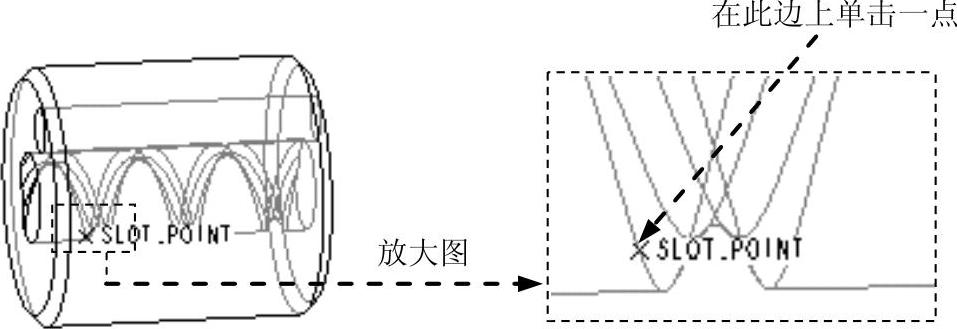

图3.1.19 练习
