创建曲面上的基准点时，应选取该曲面为参照，同时参照两平面（或两边）来定位基准点。这里的定位尺寸可作为基准点阵列的引导尺寸。如果在属于面组的曲面上创建基准点，则该点参照整个面组，而不是特定的曲面。Step2.单击工具栏中的“点”按钮，系统弹出“基准点”对话框。说明：单击基准点按钮后的，会出现图3.1.1所示的工具按钮栏，各按钮的作用如下：A：通过选取放置参照并定义约束关系来创建基准点。......
2023-06-20
在三个曲面相交处建立基准点
【摘要】：可在三个曲面的相交处创建基准点。按住Ctrl键，选取图3.1.11所示的曲面A、模型圆柱曲面和RIGHT基准平面，则其相交处即产生一个基准点PNT0。图3.1.11 创建基准点图3.1.12 “基准点”对话框注意：如果三个曲面有两个或两个以上的交点，对话框中的按钮将变亮，单击该按钮，系统则在另一相交处创建该基准点，如图3.1.13所示。
可在三个曲面的相交处创建基准点。每个曲面都可以是零件曲面、曲面特征或基准面。
如图3.1.11所示，现需要在曲面A、模型圆柱曲面和RIGHT基准平面相交处创建一个基准点PNT0，操作步骤如下：
Step1.将工作目录设置至D：\proewf5.2\work\ch03.01，打开文件point_3suf_a.prt。
Step2.单击“点”按钮
，系统弹出“基准点”对话框。
Step3.选取参照。按住Ctrl键，选取图3.1.11所示的曲面A、模型圆柱曲面和RIGHT基准平面，则其相交处即产生一个基准点PNT0。此时“基准点”对话框如图3.1.12所示。
图3.1.11 创建基准点
图3.1.12 “基准点”对话框
注意：
（1）如果三个曲面有两个或两个以上的交点，对话框中的
按钮将变亮（如图3.1.12所示），单击该按钮，系统则在另一相交处创建该基准点，如图3.1.13所示。
（2）在Pro/ENGINEER软件中，一个完整的圆柱曲面由两个半圆柱面组成（如图3.1.14所示），在计算曲面与曲面、曲面与曲线的交点个数时，要注意这一点。

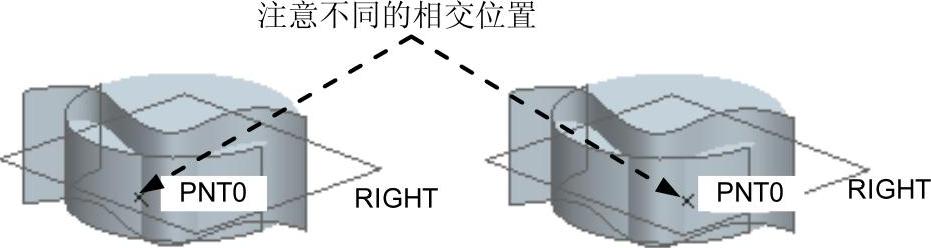

图3.1.13 创建的交点

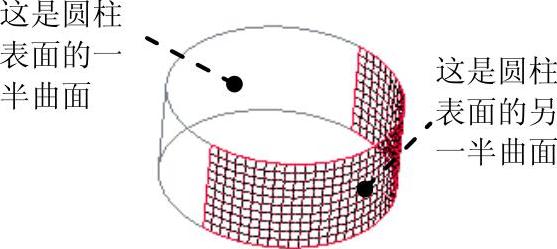

图3.1.14 圆柱曲面的组成元素
