如何在指定位置创建基准点？
【摘要】：此方法可通过给定一系列基准点的X、Y、Z坐标值来创建基准点。如图3.1.8所示，现需要相对坐标系CSYS1创建三个基准点PNT0、PNT1和PNT2，其坐标值分别为、和。操作步骤如下：图3.1.8 创建基准点Step1.将工作目录设置至D：\proewf5.2\work\ch03.01，打开文件point_csys1.prt。Step2.单击“点”按钮中的，再单击按钮，系统弹出“偏移坐标系基准点”对话框。
此方法可通过给定一系列基准点的X、Y、Z坐标值来创建基准点。
如图3.1.8所示，现需要相对坐标系CSYS1创建三个基准点PNT0、PNT1和PNT2，其坐标值分别为（10.0，5.0，0.0）、（20.0，5.0，0.0）和（30.0，0.0，0.0）。操作步骤如下：

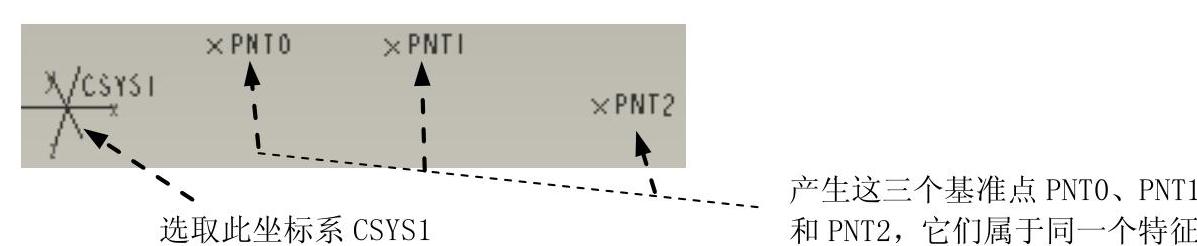

图3.1.8 创建基准点
Step1.将工作目录设置至D：\proewf5.2\work\ch03.01，打开文件point_csys1.prt。
Step2.单击“点”按钮
中的
，再单击按钮
，系统弹出“偏移坐标系基准点”对话框。
Step3.系统提示选取一个坐标系，选取坐标系CSYS1。
Step4.如图3.1.9所示，在对话框中单击
下面的方格，则该方格中显示出PNT0；分别在
、
和
下的方格中输入坐标值10.0、5.0和0.0。以同样的方法创建点PNT1和PNT2。

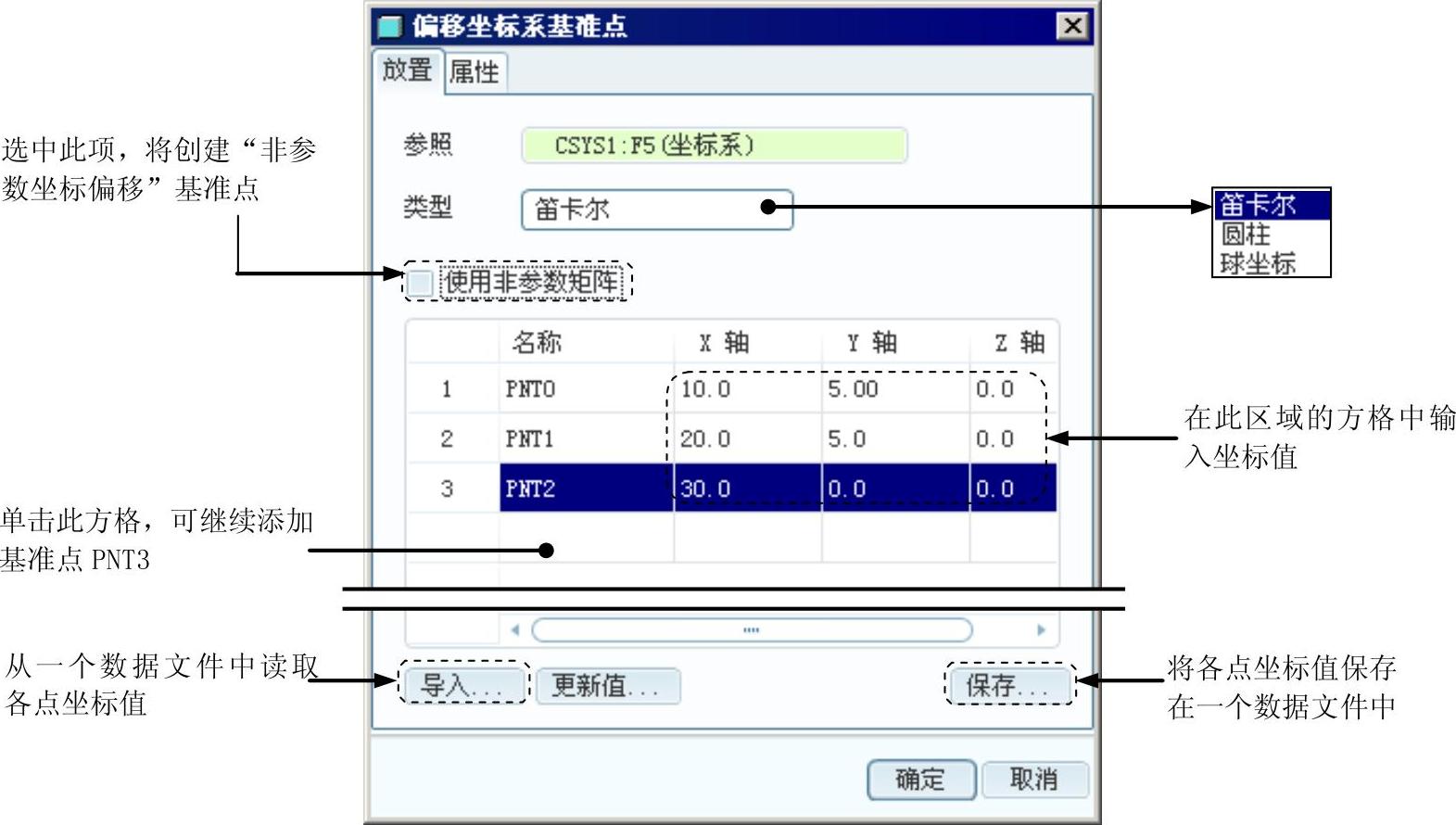

图3.1.9 “偏移坐标系基准点”对话框
说明：在图3.1.9所示的“偏移坐标系基准点”对话框中，用户在给出各点坐标值后，如果选中
复选框，系统将弹出图3.1.10所示的警告对话框，单击该对话框中的
按钮，则系统将这些基准点转化为非参数坐标偏移基准点，这样用户以后不能用“编辑”命令修改各点的坐标值。
