在曲面上创建基准点
【摘要】：创建曲面上的基准点时，应选取该曲面为参照，同时参照两平面（或两边）来定位基准点。这里的定位尺寸可作为基准点阵列的引导尺寸。如果在属于面组的曲面上创建基准点，则该点参照整个面组，而不是特定的曲面。Step2.单击工具栏中的“点”按钮，系统弹出“基准点”对话框。说明：单击基准点按钮后的，会出现图3.1.1所示的工具按钮栏，各按钮的作用如下：A：通过选取放置参照并定义约束关系来创建基准点。
创建曲面上的基准点时，应选取该曲面为参照，同时参照两平面（或两边）来定位基准点。这里的定位尺寸可作为基准点阵列的引导尺寸。如果在属于面组的曲面上创建基准点，则该点参照整个面组，而不是特定的曲面。
下面我们将在某个模型表面上创建一个基准点PNT0，操作步骤如下：
Step1.将工作目录设置至D：\proewf5.2\work\ch03.01，打开文件point_on_suf.prt。
Step2.单击工具栏中的“点”按钮
，系统弹出“基准点”对话框。
说明：单击基准点按钮
后的

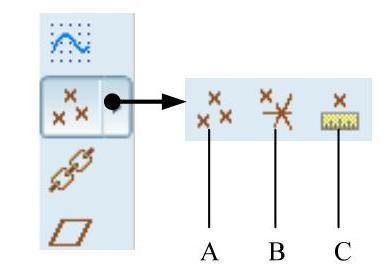

，会出现图3.1.1所示的工具按钮栏，各按钮的作用如下：
A：通过选取放置参照并定义约束关系来创建基准点。B：创建草绘的基准点。
C：创建域基准点。
图3.1.1 工具按钮
Step3.在图3.1.2所示的圆柱表面上创建基准点。
（1）选取放置参照。在圆柱表面上单击，则单击处产生一个缺少定位的基准点PNT0（如图3.1.3所示），同时该表面被添加到对话框的“参照”列表中，如图3.1.4所示。
图3.1.2 创建基准点
图3.1.3 缺少定位的基准点
（2）定位基准点。在“基准点”对话框中进行如下操作：
①选取定位参照。在
下面的空白区单击，以激活此区域，然后按住Ctrl键，选取图3.1.2所示的两个表面为定位参照平面。
②在“基准点”对话框中修改定位尺寸。
图3.1.4 “基准点”对话框
