利用Pro/ENGINEER的“快捷键(Map Key)”功能可以创建快捷键(或快捷命令),这将大大提高操作速度。例如,通常创建一个实体伸出项的对称拉伸特征时,首先要进行下列三步操作:
第一步:选择下拉菜单
第二步:在下拉菜单中选择
命令。
第三步:在出现的操控板中选择深度类型。而快捷键功能可将这三步操作简化为几个字母(如pe2)或某个F功能键,下面介绍其操作方法。
Step1.选择下拉菜单命令,系统弹出图2.5.1所示的“映射键”对话框,单击
按钮。
Step2.此时系统弹出图2.5.2所示的“录制映射键”对话框,在其中进行下列操作:
(1)在区域,输入快捷命令字符pe2,将来在键盘上输入该命令,系统会自动执行相应的操作;也可在此区域输入某个F功能键,此时要注意在F功能键前加一符号$,例如$F12。
(2)在区域,可以输入快捷命令的主要含义,一般不在此区域填写内容。
(3)在区域,可以输入快捷命令的相关说明,在此区域也可以不填写内容。
(4)在区域中,选中
单选按钮,然后单击该对话框中的
按钮。
(5)按前面所述的三个操作步骤进行操作,完成操作后单击按钮。
(6)单击该对话框中的按钮。

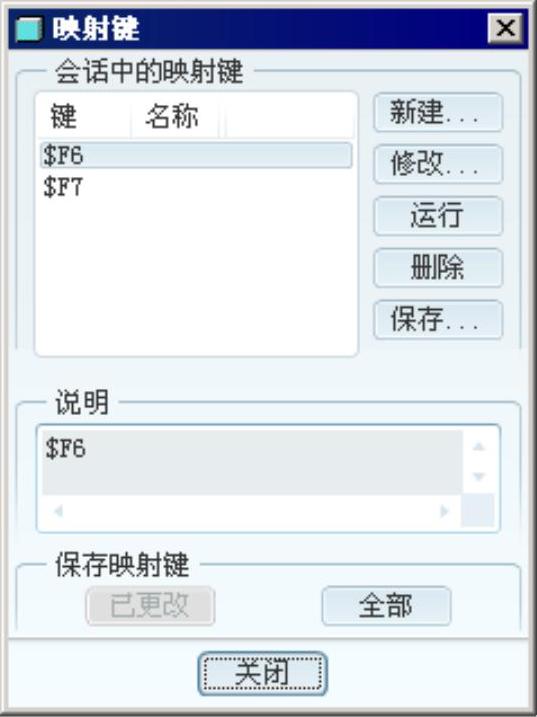

图2.5.1 “映射键”对话框

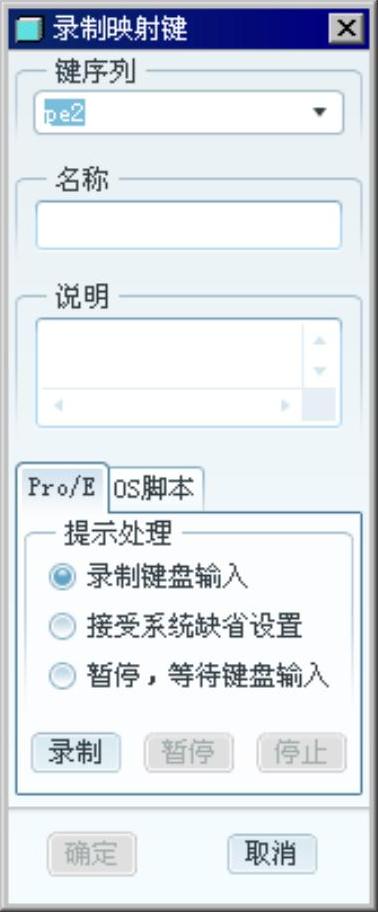

图2.5.2 “录制映射键”对话框
Step3.试运行快捷命令。在图2.5.1所示的“映射键”对话框中,先在列表中选取刚创建的快捷命令pe2,再单击按钮,可进行该快捷命令的试运行,如发现问题,可单击
按钮进行修改或者单击
按钮将其删除,然后重新创建。
Step4.保存快捷命令。单击对话框中的按钮,可将快捷命令pe2保存在配置文件config.pro中,这样该快捷命令将永久保存在系统中;然后关闭“映射键”对话框。
Step5.运行快捷命令。中断当前环境中的所有命令和过程,使系统处于接受命令状态,在键盘上输入命令字符pe2(无需按回车键),即可验证该快捷命令。
