本节将介绍装配族表的创建过程。装配族表以装配体中零件的族表为基础，也就是说，要创建一个装配体的家族表，该装配体中应该至少有一个元件家族表。下面以图2.4.7所示的装配（螺钉和垫圈的装配）为例，说明创建装配族表的一般操作过程。

图2.4.7 螺钉和垫圈的装配

Step1.将工作目录设置至D：\proewf5.2\work\ch02.04\asm_fam，打开文件asm_fam.asm。注意：打开文件前，建议关闭所有窗口并将内存中的文件全部拭除。

该普通装配模型包含两个零件：螺钉和垫圈，其中螺钉是上一节螺钉家族表中的普通模型，垫圈也是其家族表中的普通模型。

Step2.在装配模块中，选择下拉菜单命令，系统弹出“族表ASM_FAM”对话框。

Step3.增加族表的列。在“族表ASM_FAM”对话框中选择下拉菜单命令，在弹出的图2.4.3所示的“族项目”对话框中进行下列操作：

（1）在区域选中单选按钮。

（2）在装配模型中选取螺钉和垫圈零件，系统立即将这两个零件添加到项目列表中；单击“选取”对话框中的按钮。

（3）单击“族项目”对话框中的按钮，系统返回“族表ASM_FAM”对话框。

Step4.增加实例行。在“族表”对话框中选择下拉菜单命令，添加三个实例行。此时族表如图2.4.8所示，利用该族表可以生成许多装配实例。关于装配实例的生成，要明白一个道理：装配实例的构成是由各元件的家族实例所决定的。

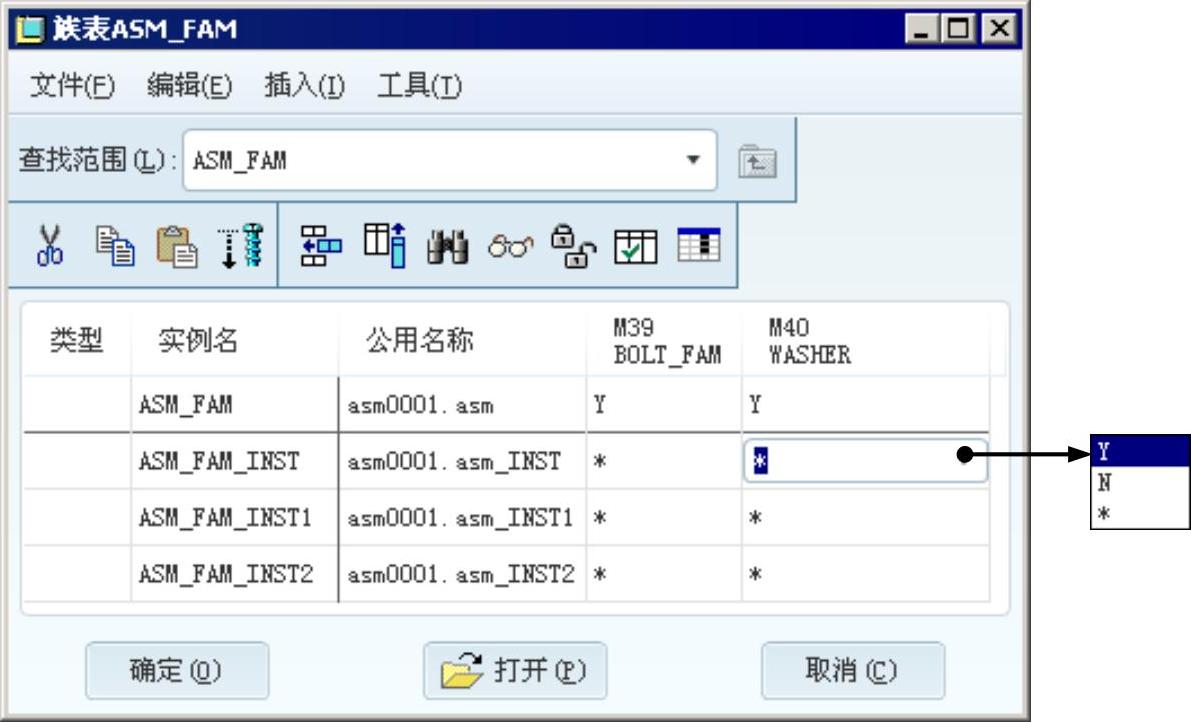

图2.4.8 “族表ASM_FAM”对话框（一）

说明：图2.4.8所示的族表中，元件项目列取值的意义如下：

● ：在此装配实例中显示该元件的普通模型，并且普通模型中的隐含特征会被恢复。

● ：在装配实例中显示该元件的普通模型，并且普通模型中的隐含特征会被继续隐含。

● ：在装配实例中显示该元件的普通模型，普通模型中的任何特征都会显示。

● 元件的某个实例名：在此装配实例中用该元件的某一个实例替代该元件的普通模型。

Step5.完成后的装配族表如图2.4.9所示，操作提示如下：

（1）在螺钉（bolt_fam）列及垫圈（washer）列下分别输入两个元件的各实例名。在本例中，由于装配实例名与螺钉元件的实例名部分相同，所以可用对话框中菜单下的和命令来快速完成族表中螺钉（bolt_fam）实例名的填写。

（2）完成族表后，单击对话框中的按钮。

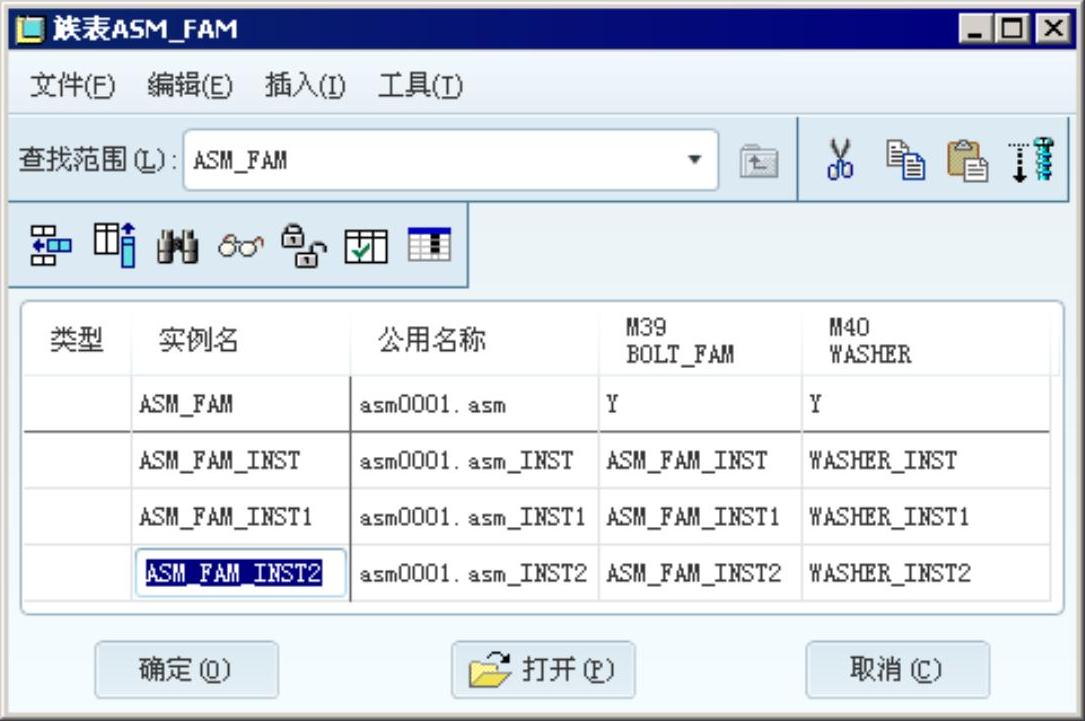

图2.4.9 “族表ASM_FAM”对话框（二）
