如何设置用户自定义特征？

2023-06-20 理论教育 版权反馈
【摘要】：先创建图2.3.19所示的模型，然后按下列步骤放置前面创建的UDF。Step3.在图2.3.20所示的“插入用户定义的特征”对话框中选中和复选框，然后单击按钮，这样系统将会在子窗口中显示参照零件。①此时系统弹出UDF参照模型的窗口和图2.3.21所示的“用户定义的特征放置”对话框。图2.3.23 “用户定义的特征放置”对话框（三）⑤按照同样的操作方法，在模型上选择其他的参照，详细操作过程如图2.3.24所示。

先创建图2.3.19所示的模型，然后按下列步骤放置前面创建的UDF。

Step1.先将工作目录设置至D：\proewf5.2\work\ch02.03，然后打开文件udf_place.prt。

Step2.选择下拉菜单978-7-111-44409-1-Chapter02-134.jpg命令，在弹出的“打开”对话框中打开文件udf_rib.gph。

Step3.在图2.3.20所示的“插入用户定义的特征”对话框中选中978-7-111-44409-1-Chapter02-135.jpg和978-7-111-44409-1-Chapter02-136.jpg复选框，然后单击978-7-111-44409-1-Chapter02-137.jpg按钮，这样系统将会在子窗口中显示参照零件。

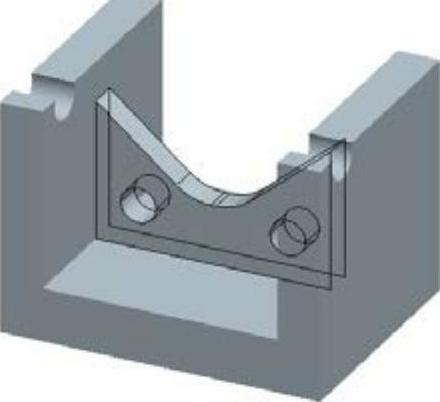

图2.3.19 创建模型

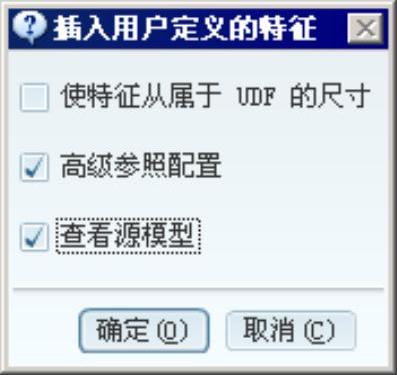

图2.3.20 “插入用户定义的特征”对话框

Step4.在当前的零件模型上选取放置UDF的对应参照。

①此时系统弹出UDF参照模型的窗口和图2.3.21所示的“用户定义的特征放置”对话框。

②定义第一个放置参照。此时如果含有UDF参照模型的窗口显示为整屏，应将该窗口边界调小，以便看到后面的工作模型。请注意参照模型中的第一个原始参照（FRONT基准平面）会加亮，可在当前零件模型上选取对应的参照（FRONT基准平面）。

③定义第二个放置参照。

a）在图2.3.22所示对话框的区域中，选取原始特征的第二个参照978-7-111-44409-1-Chapter02-140.jpg，则该参照面在参照模型上加亮。

b）在当前模型上选取TOP基准平面，该基准平面将与参照模型上的加亮参照面相对应。


图2.3.21 “用户定义的特征放置”对话框（一）

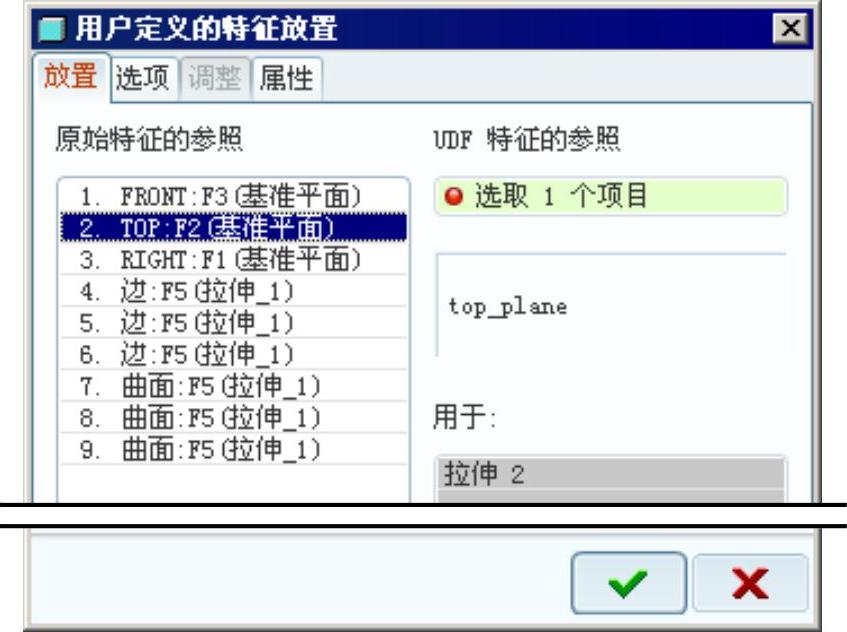

图2.3.22 “用户定义的特征放置”对话框（二）

④定义第三个放置参照。

a）在对话框的978-7-111-44409-1-Chapter02-143.jpg区域，选取原始参照978-7-111-44409-1-Chapter02-144.jpg（如图2.3.23所示），则该参照面在参照模型上加亮。

b）在当前模型上选取RIGHT基准平面，该基准平面将与参照模型上的加亮参照面相对应。

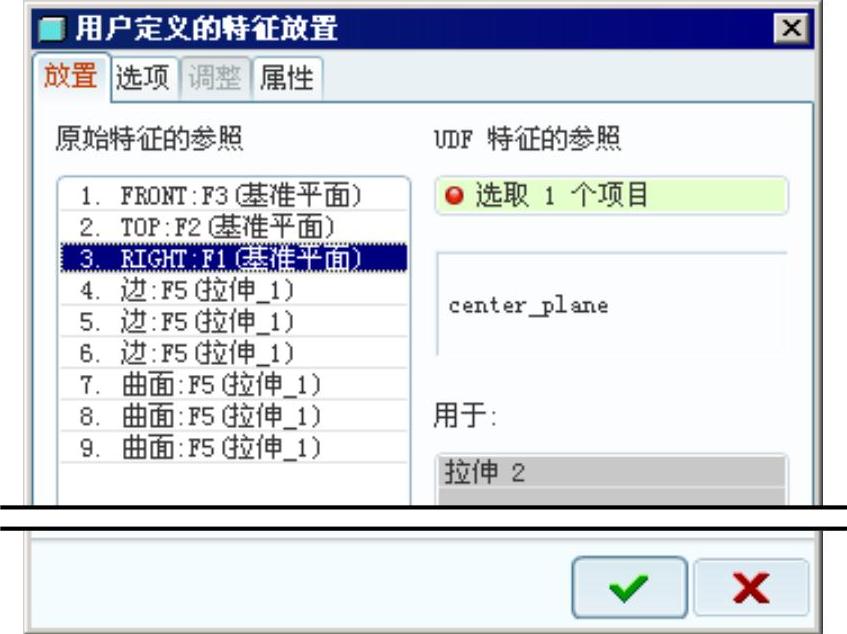

图2.3.23 “用户定义的特征放置”对话框（三）

⑤按照同样的操作方法，在模型上选择其他的参照，详细操作过程如图2.3.24所示。至此，工作模型上的六个参照已全部被选取。



图2.3.24 放置UDF操作过程
