如何创建自定义特征 呢？

2023-06-20 理论教育 版权反馈
【摘要】：图2.3.2 创建实体拉伸特征图2.3.3 截面草图Step3.添加图2.3.4所示的实体拉伸特征，产生加强筋（肋）。图2.3.7 “UDF”菜单图2.3.8 “UDF选项”菜单图2.3.8所示的“UDF选项”菜单说明如下：● 选择该命令后，表明所创建的用户自定义特征是“独立的”，即相对于原始模型是独立的；如果改变原始模型，其变化不会反映到UDF中。图2.3.13 操作过程（三）图2.3.14 “提示”菜单● ：为使用这个参照的所有特征指定单一提示。

这里将把图2.3.1所示的部分定义为用户自定义特征。

1.创建原始模型

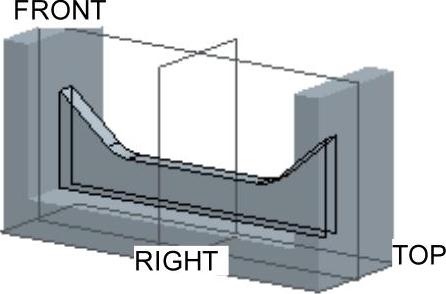

首先创建一个图2.3.1所示的零件模型，创建过程如下：

Step1.先将工作目录设置至D：\proewf5.2\work\ch02.03，然后新建一个零件模型（udf_create.prt）。

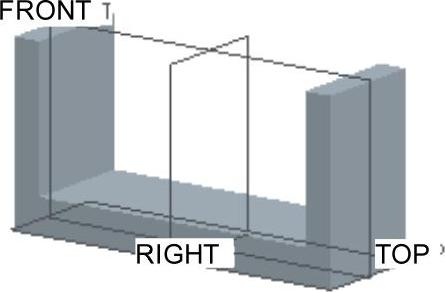

Step2.创建图2.3.2所示的零件基础特征——实体拉伸特征。单击“拉伸”按钮978-7-111-44409-1-Chapter02-61.jpg；设置FRONT基准平面为草绘平面，TOP基准平面为参照平面，方向为978-7-111-44409-1-Chapter02-62.jpg；特征截面草图如图2.3.3所示；拉伸深度选项为978-7-111-44409-1-Chapter02-63.jpg，深度值为50.0。


图2.3.2 创建实体拉伸特征

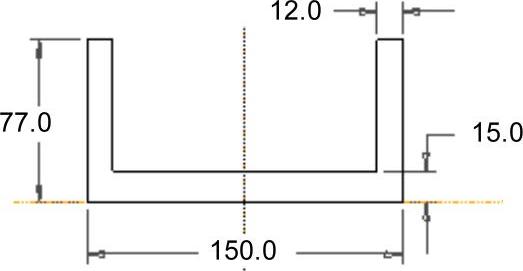

图2.3.3 截面草图

Step3.添加图2.3.4所示的实体拉伸特征，产生加强筋（肋）。单击“拉伸”按钮978-7-111-44409-1-Chapter02-66.jpg；设置FRONT基准平面为草绘平面，TOP基准平面为参照平面，方向为978-7-111-44409-1-Chapter02-67.jpg；特征截面草图如图2.3.5所示；拉伸深度选项为978-7-111-44409-1-Chapter02-68.jpg，深度值为8.0。

Step4.添加图2.3.6所示的左侧孔特征。选择下拉菜单978-7-111-44409-1-Chapter02-69.jpg命令；孔放置的主参照面和次参照面如图2.3.6所示，放置方式为线性，其偏移的距离值均为12.0（参见放大图）；孔的类型为直孔；孔直径值为10.0；孔深选项为978-7-111-44409-1-Chapter02-70.jpg，选取主参照面后面的平面为孔终止面。


图2.3.4 添加筋（肋）

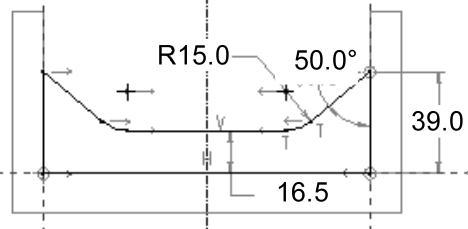

图2.3.5 截面草图


图2.3.6 添加左侧孔特征

Step5.以同样的方法添加右侧孔特征。

2.创建用户自定义特征

创建了上面的零件模型后，就可以创建用户自定义特征。

Step1.选择下拉菜单978-7-111-44409-1-Chapter02-74.jpg命令。

Step2.在系统弹出的图2.3.7所示的978-7-111-44409-1-Chapter02-75.jpg菜单中，选择978-7-111-44409-1-Chapter02-76.jpg命令。

Step3.在系统978-7-111-44409-1-Chapter02-77.jpg的提示下，输入UDF的名称udf_rib，并按回车键。

Step4.在图2.3.8所示的“UDF选项”菜单中，选择978-7-111-44409-1-Chapter02-78.jpg命令，然后选择978-7-111-44409-1-Chapter02-79.jpg命令。

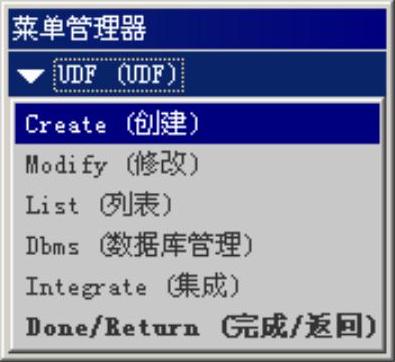

图2.3.7 “UDF”菜单

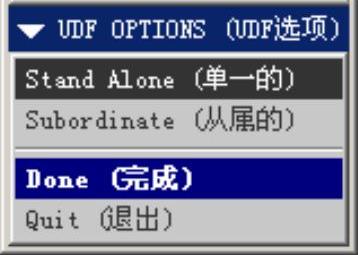

图2.3.8 “UDF选项”菜单

图2.3.8所示的“UDF选项”菜单说明如下：

● 978-7-111-44409-1-Chapter02-82.jpg（注：此处应将Stand Alone翻译成“独立的”）选择该命令后，表明所创建的用户自定义特征（UDF）是“独立的”，即相对于原始模型是独立的；如果改变原始模型，其变化不会反映到UDF中。创建独立的UDF时，通过对从中生成该UDF的原始零件进行复制，可创建参照零件。参照零件与UDF名称相同，只是多了一个扩展名_gp。例如，本例中将UDF命名为udf_rib，则参照零件命名为udf_rib_gp.prt。参照零件通过原始参照显示UDF参照和元素。注意：在钣金模块中，冲孔和切口UDF应该是“独立”的。

● 978-7-111-44409-1-Chapter02-83.jpg从属的UDF直接从原始模型获得其值，如果在原始模型中改变尺寸值，它们会自动反映到UDF中。

Step5.由于在上步操作中选择了978-7-111-44409-1-Chapter02-84.jpg命令，系统此时提问978-7-111-44409-1-Chapter02-85.jpg，回答“是”。

注意：这里回答“是”，则在以后放置该UDF特征时，系统会显示一个包含原始模型的窗口，这样便于用户放置UDF特征，所以建议用户在这里都回答“是”。

Step6.完成上步操作后，系统弹出图2.3.9所示的“UDF：udf_rib，独立”对话框和图2.3.10所示的“UDF特征”菜单，选择978-7-111-44409-1-Chapter02-86.jpg命令，然后按住Ctrl键，选取拉伸的加强筋（肋）特征及其上面的两个孔特征（建议从模型树上选取这些特征）；在“选取”对话框中单击978-7-111-44409-1-Chapter02-87.jpg按钮；选择978-7-111-44409-1-Chapter02-88.jpg命令。


图2.3.9 “UDF：udf_rib，独立”对话框

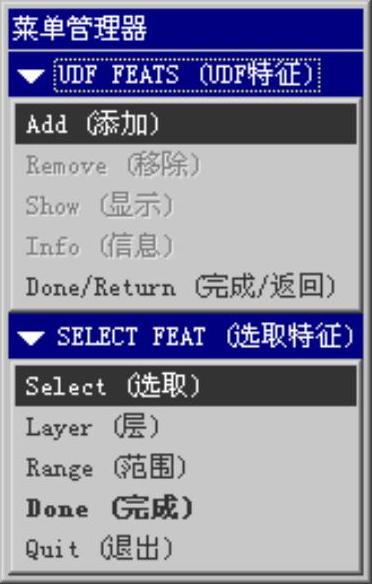

图2.3.10 “UDF特征”菜单

图2.3.9所示的“UDF：udf_rib，独立”对话框中各元素的含义说明如下：

● 978-7-111-44409-1-Chapter02-91.jpg（特征）：选取要包括在UDF中的特征。

● 978-7-111-44409-1-Chapter02-92.jpg（参照提示）：（必需）为指定放置参照，输入提示。放置UDF时，系统将显示这些提示作为指导。

● 978-7-111-44409-1-Chapter02-93.jpg（不同元素）：（可选）在零件中放置UDF时，指定要重定义的特征元素。

● 978-7-111-44409-1-Chapter02-94.jpg（可变尺寸）：（可选）在零件中放置UDF时，选取要修改的尺寸，并为它们输入提示。

● 978-7-111-44409-1-Chapter02-95.jpg（尺寸值）：（可选）选取属于UDF的尺寸，并输入其新值。

● 978-7-111-44409-1-Chapter02-96.jpg（可变参数）：（可选）添加/移除可变参数。

● 978-7-111-44409-1-Chapter02-97.jpg（族表）：（可选）创建UDF的族表。

● 978-7-111-44409-1-Chapter02-98.jpg（单位）：（已定义）改变当前单位。

● 978-7-111-44409-1-Chapter02-99.jpg（外部符号）：（可选）在UDF中包括外部尺寸和参数。

Step7.为参照输入提示。

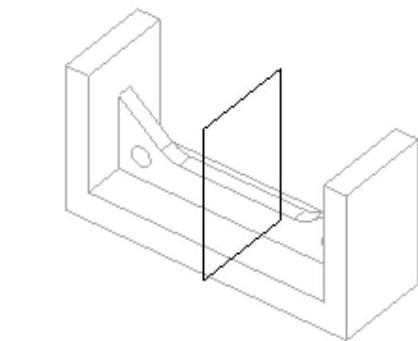

（1）模型中如图2.3.11所示的参照平面变亮，在系统978-7-111-44409-1-Chapter02-100.jpg的提示下，输入提示信息middle_plane，按回车键。

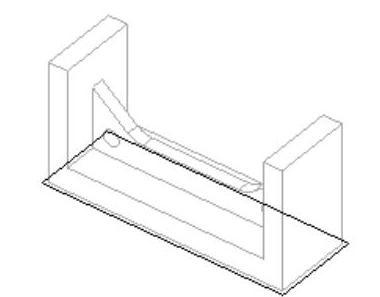

（2）模型中如图2.3.12所示的参照平面变亮，输入提示信息top_plane，按回车键。

（3）模型中如图2.3.13所示的参照平面变亮，输入提示信息center_plane，按回车键。

说明：若还需要定义参照边，只需按回车键即可。


图2.3.11 操作过程（一）


图2.3.12 操作过程（二）

注意：由于模型中各特征创建的顺序、方法，选取的草绘平面和草绘参照等不一样，加亮的参照（包括参照的个数）及其顺序也会不一样。

说明：系统加亮每个参照，并要求输入提示。例如，为加亮曲面输入[选择底面]，那么在放置UDF时，系统将提示“选择底面”。为UDF中多个特征共同的放置参照指定提示时，可选择为这个参照指定“单一”或“多个”提示，可从图2.3.14所示的“提示”菜单中选择需要的选项，然后选择978-7-111-44409-1-Chapter02-103.jpg命令。


图2.3.13 操作过程（三）


图2.3.14 “提示”菜单

● 978-7-111-44409-1-Chapter02-106.jpg：为使用这个参照的所有特征指定单一提示。

● 978-7-111-44409-1-Chapter02-107.jpg：为使用这个参照的每个特征指定各自的提示。系统将加亮使用该参照的每个特征，这样就可为每个特征输入不同的提示。

（4）此时模型中如图2.3.15所示的参照平面变亮，系统提示用户978-7-111-44409-1-Chapter02-108.jpg978-7-111-44409-1-Chapter02-109.jpg；在图2.3.14所示的978-7-111-44409-1-Chapter02-110.jpg菜单中，选择978-7-111-44409-1-Chapter02-111.jpg978-7-111-44409-1-Chapter02-112.jpg命令，然后输入提示信息left_plane，按回车键。

（5）此时模型中如图2.3.16所示的参照平面变亮，系统提示用户978-7-111-44409-1-Chapter02-113.jpg978-7-111-44409-1-Chapter02-114.jpg；在弹出的978-7-111-44409-1-Chapter02-115.jpg菜单中选择978-7-111-44409-1-Chapter02-116.jpg、978-7-111-44409-1-Chapter02-117.jpg命令，然后输入提示信息right_plane，按回车键。

注意：因为这个侧面既是拉伸加强筋（肋）的参照平面，又是孔特征的线性定位平面，所以系统在这里提示该平面是多个特征的参照。


图2.3.15 操作过程（四）

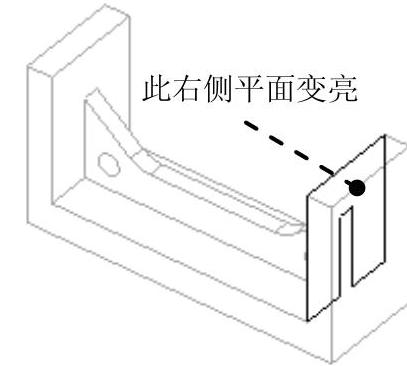

图2.3.16 操作过程（五）

（6）此时模型中如图2.3.17所示的参照平面变亮，系统提示用户978-7-111-44409-1-Chapter02-120.jpg978-7-111-44409-1-Chapter02-121.jpg；在弹出的978-7-111-44409-1-Chapter02-122.jpg菜单中，选择978-7-111-44409-1-Chapter02-123.jpg、978-7-111-44409-1-Chapter02-124.jpg命令，然后输入提示信息bottom_plane，按回车键。

（7）所有的参照提示完以后，系统弹出图2.3.18所示的978-7-111-44409-1-Chapter02-125.jpg菜单，该菜单给用户再次修改参照提示的机会，通过单击978-7-111-44409-1-Chapter02-126.jpg和978-7-111-44409-1-Chapter02-127.jpg可以找到某个参照，通过选择978-7-111-44409-1-Chapter02-128.jpg命令可以对该参照重新输入提示，通过选择978-7-111-44409-1-Chapter02-129.jpg命令可退出该菜单。

Step8.单击UDF对话框中的978-7-111-44409-1-Chapter02-130.jpg按钮；系统返回至图2.3.7所示的“UDF”菜单，单击978-7-111-44409-1-Chapter02-131.jpg命令，完成UDF特征的创建，然后保存零件模型。

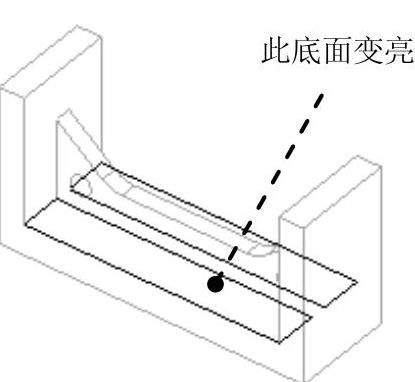

图2.3.17 操作过程（六）

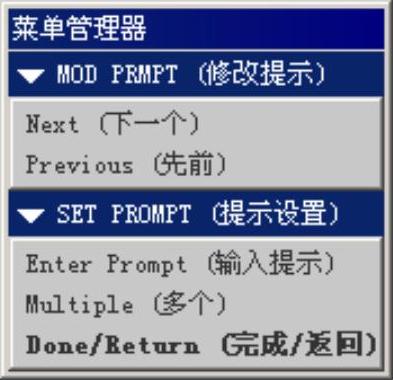

图2.3.18 “修改提示”菜单
