创建用户参数的实例详解

2023-06-20 理论教育 版权反馈
【摘要】：Step2.在系统弹出的图2.2.1所示的“参数”对话框中的栏下，选取对象类型为，然后单击按钮。Step3.在栏中输入参数名Material，按回车键。Step4.定义用户参数的类型。被锁定的参数只能从外部应用程序内进行修改。图2.2.1 “参数”对话框

下面以零件模型连杆（connecting_rod.prt）为例，说明创建用户参数的一般操作步骤：

Step1.将工作目录设置至D：\proewf5.2\work\ch02.02，打开connecting_rod.prt零件模型，然后选择978-7-111-44409-1-Chapter02-44.jpg命令。

Step2.在系统弹出的图2.2.1所示的“参数”对话框中的978-7-111-44409-1-Chapter02-45.jpg栏下，选取对象类型为978-7-111-44409-1-Chapter02-46.jpg，然后单击978-7-111-44409-1-Chapter02-47.jpg按钮。

Step3.在978-7-111-44409-1-Chapter02-48.jpg栏中输入参数名Material，按回车键。

注意：参数名称不能包含非字母字符，如！、"、@和#等。

Step4.定义用户参数的类型。在978-7-111-44409-1-Chapter02-49.jpg栏中，选取“字符串”。

Step5.在978-7-111-44409-1-Chapter02-50.jpg栏中输入参数Material的值A3_Steel，按回车键。

Step6.单击对话框中的978-7-111-44409-1-Chapter02-51.jpg按钮。

其他选项栏的说明：

● 978-7-111-44409-1-Chapter02-52.jpg：如果选定此选项，则在PDM中此参数是可见的。

● 978-7-111-44409-1-Chapter02-53.jpg：选取此参数的可访问类型，包括：

☑ 978-7-111-44409-1-Chapter02-54.jpg——完整访问参数是在参数中创建的用户定义的参数，可在任何地方修改它们。

☑ 978-7-111-44409-1-Chapter02-55.jpg——完整访问参数可被设置为“受限制的”访问，这意味着它们不能被“关系”修改。“受限制的”参数可由“族表”和Pro/PROGRAM修改。

☑ 978-7-111-44409-1-Chapter02-56.jpg——锁定访问意味着参数是由“外部应用程序”（数据管理系统、分析特征、关系、Pro/PROGRAM或族表）创建的。被锁定的参数只能从外部应用程序内进行修改。

● 978-7-111-44409-1-Chapter02-57.jpg：反映参数的访问情况，如用户定义。

● 978-7-111-44409-1-Chapter02-58.jpg：对已添加的新参数进行注释。

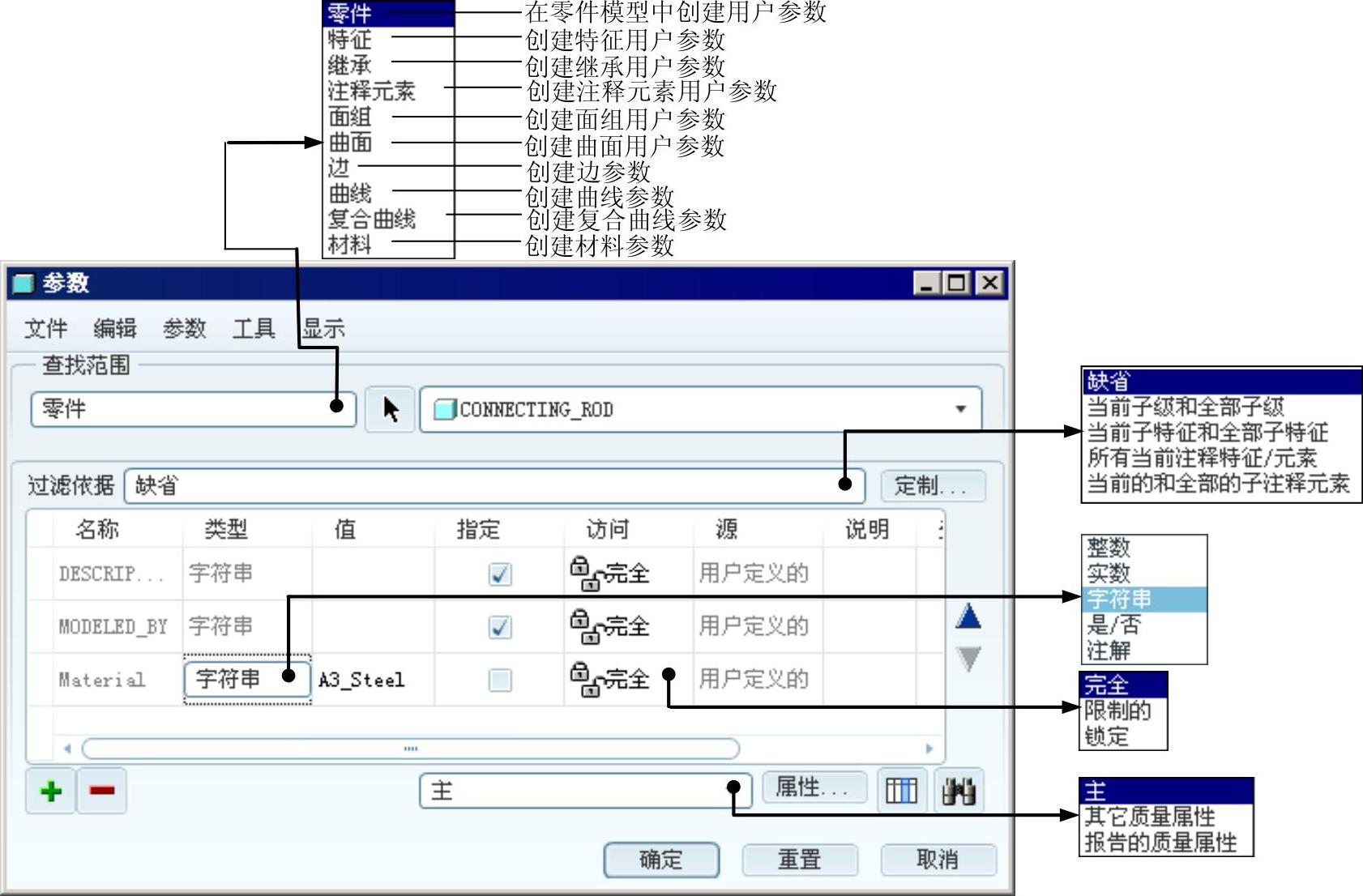

图2.2.1 “参数”对话框
