制作珍珠弧面耳坠的详细案例
【摘要】：图15-8重置样条线的中心位置在修改面板中进入样条线层级，使用“轮廓”设置工具，产生封闭的平行轮廓，见图15-9。图15-32开启曲面细分效果图15-33使用“Shift”键移动复制删除珍珠，并关闭该耳勾的细分曲面，选择下凹位置的中心点，见图15-34。图15-35点切角进入多边形层级，选择切角产生的多边形，运用挤出工具，挤出圆柱，该圆柱结构是珍珠镶嵌时使用到的针。
造型特征分析
●珍珠部分可以使用球体工具快速产生。
●耳坠金属部分为圆滑曲面，包裹珍珠位置为简单半球造型，可以通过半圆多边形桥接产生。
●耳勾位置细长，可以通过多边形挤出并调整截面位置产生，也可以通过多边形沿样条线挤出产生。
图15-1 “球体”工具
在创建面板的“标准基本体”中，选择“球体”创建命令（图15-1）。

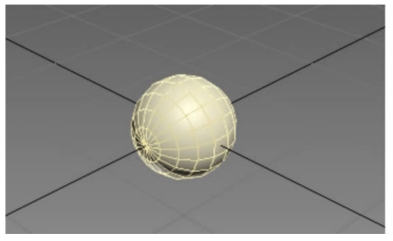

在左视图中点击鼠标左键并拖动点击创建出一个球体。随后右键点击“移动选择”按钮
，将球体的中心位置调整到坐标原点（X、Y、Z三个轴向参数都修改为0，图15-2）。在透视图的“真实”按钮上点击右键，在弹出的右击菜单里选择“边面”显示模式，让透视图中随时显示物体的结构线。
进入修改面板，重设球体的参数，见图15-3。
图15-2 调整中心位置到坐标原点
图15-3 重设球体参数
提示：首先创建球体是为了给后续的造型过程提供一个参照物。
进入创建面板，点击“图形”图标，在对象类型里选择“线”工具，见图15-4。为了避免绘制过程产生圆弧曲线，需要在“创建方法”栏目里设置创建点的类型为角点（图15-5）。
图15-4 “线”创建工具
图15-5 设置创建顶点类型

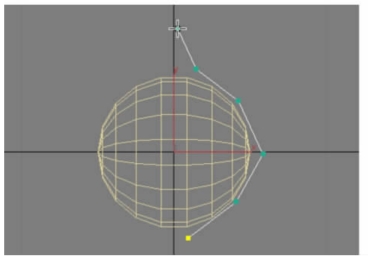

在前视图中绘制顶点位置如图15-6所示的样条线，产生近似包裹结构的样条线。
图15-6 绘制样条线
图15-7 层次面板

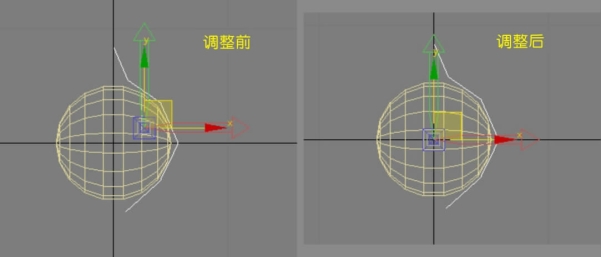

当样条线处在编辑状态时，进入层次面板，点击“仅影响轴”按钮（图15-7）。重新设置样条线的中心位置。需要右击“选择移动”工具，在弹出的“移动变换输入”窗口中输入绝对坐标X、Y、Z值都为0（图15-8）。
图15-8 重置样条线的中心位置

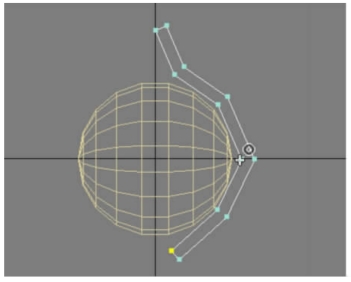

在修改面板中进入样条线层级，使用“轮廓”设置工具，产生封闭的平行轮廓，见图15-9。
在修改面板右击“Line”（样条线）标签，在弹出菜单里选择“转换为：可编辑多边形”（图15-10）。
图15-9 样条线轮廓工具
图15-10 样条线转换为：可编辑多边形

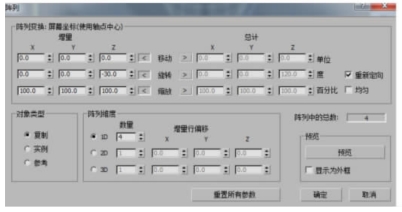

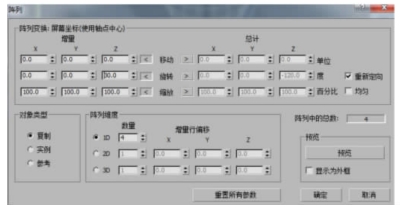

在顶视图中选择多边形，工具菜单里选择“阵列”工具会弹出阵列设置对话框。设置参数如图15-11所示。

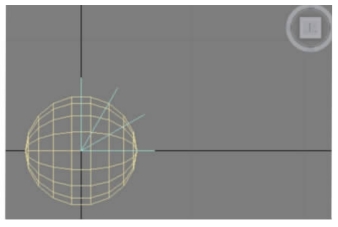

阵列后的顶视图效果见图15-12。
在顶视图中再次选择水平轴位置多边形，再次使用工具菜单里的“阵列”工具。在弹出的阵列设置对话框中设置的参数如图15-13所示。

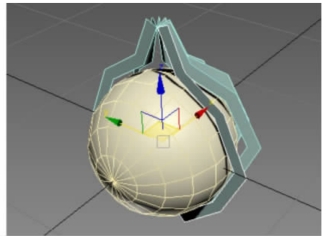

通过两次旋转复制，产生7个多边形面，把半个球体包裹起来（图15-14）。

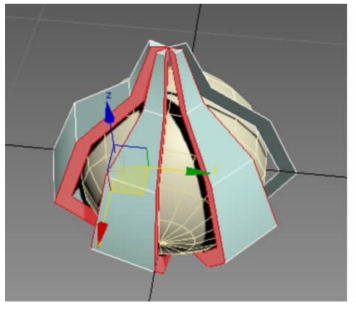

进入其中一个多边形面的多边形层级（图15-15）。使用“附加”工具（图15-16），把7个多边形面附加起来。间隔选择多边形，使用“编辑多边形”栏目里的“翻转”工具，翻转多边形面的方向（图15-17）。
图15-11 阵列设置
图15-12 阵列后的效果
图15-13 再次阵列设置

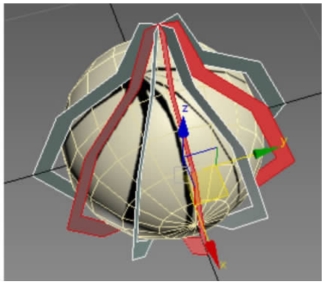

图15-14 再次阵列后的效果
图15-15 进入多边形层级
图15-16 “附加”工具
图15-17 翻转多边形

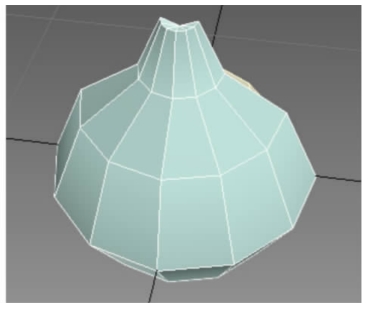

使用边界“桥”工具，把多边形先两两桥接起来，见图15-18。而后使用“多边形桥”工具，把间隔的空间连接起来，见图15-19。

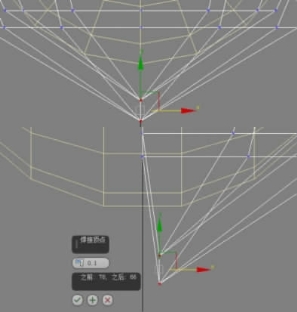

进入顶点层级，编辑图15-20所示位置的顶点，把顶点收缩后做焊接处理。
同样的步骤，把耳坠顶部的顶点做收缩编辑，随后对收缩几乎聚集为一点的顶点做焊接处理，如图15-21所示。
图15-18 边界桥后的效果
图15-19 多边形界桥后的效果
图15-20 调整并焊接顶点
图15-21 再次调整并焊接顶点

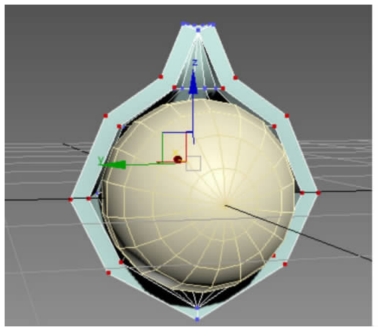

切换到透视图，可以观察到图15-22所示的红色顶点，没有横向的连接线，这会造成这个位置只有左右两个多边形。如果使用细分曲面，由于缺少连接线，曲面都会向中心收缩，产生破洞。因此，必须让红色顶点产生对应的连接边线。依次选择对应的顶点，使用点连接工具，产生连接线（图15-23、图15-24）。
图15-22 红色顶点没有连接边
图15-23 使用点连接工具产生连接
图15-24 连接完成

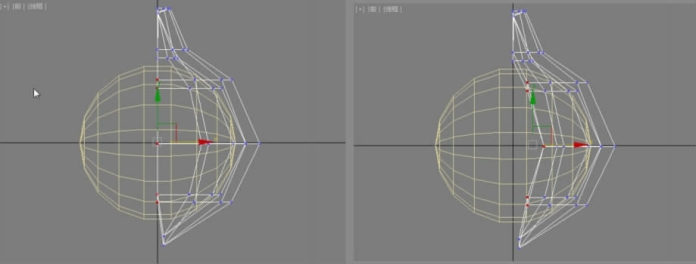

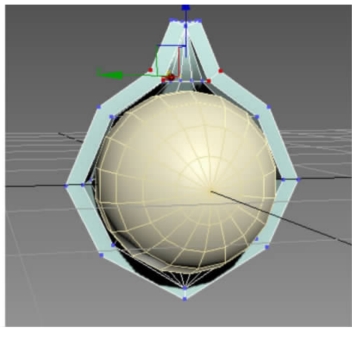

在前视图中编辑图15-25所示的顶点，产生下凹的包裹结构。

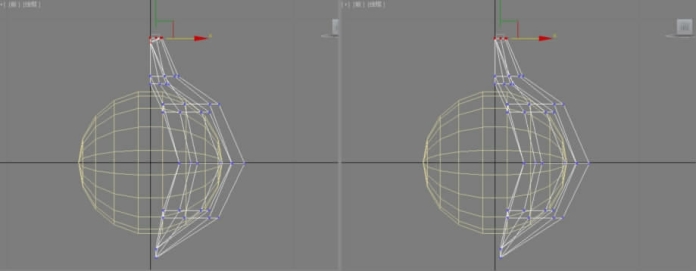

同样在前视图中，使用对齐工具把顶点对齐到同一平面上，如图15-26右侧效果，红色顶点水平对齐，即对齐的轴为Y，因为在Y的轴向上数值相同。
图15-25 调整顶点位置
图15-26 对齐顶点

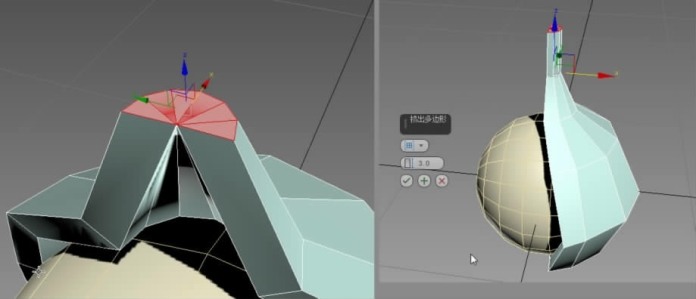

选择顶部多边形，使用“挤出多边形”工具依次挤出并调整多边形位置（图15-27）。
图15-27 选择并挤出多边形
提示：可以考虑使用“沿样条线挤出”工具，快速产生造型。
挤出的过程中对顶部的顶点进行收缩变形，让结构逐渐变细（图15-28）。
图15-28 收缩编辑顶点

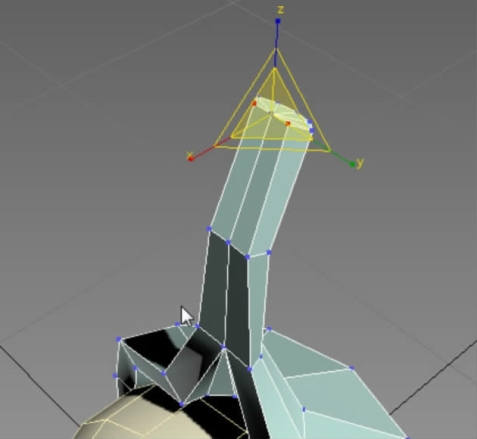

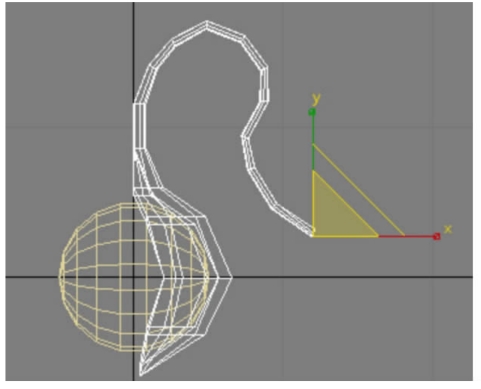

旋转调整挤出的多边形，产生逐渐弯曲的结构（图15-29）。
图15-29 挤出并旋转多边形
进入顶点层级，选择最尖位置的顶点，并开启“软选择”选项，开启边距离，设置为11，之后缩小选择的顶点，产生渐变效果（图15-30）。
找到“细分曲面”栏目，在栏目里选择“使用NURMS细分”选项，并把显示迭代次数设置为3（图15-31）。设置后的效果见图15-32。
图15-30 顶点软选择编辑
图15-31 细分曲面设置

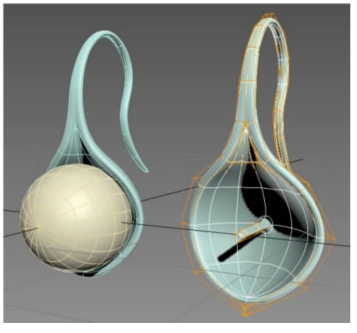

退出编辑子层级，一起选择球体和包裹耳勾两部分，使用“选择移动”工具，按下键盘“Shift”键后，沿水平轴向拖动，可以实现复制效果，见图15-33。
图15-32 开启曲面细分效果
图15-33 使用“Shift”键移动复制
删除珍珠，并关闭该耳勾的细分曲面，选择下凹位置的中心点，见图15-34。
图15-34 关闭细分曲面
使用顶切角工具把该位置的顶点切角0.5mm（图15-35）。切角后中间位置产生一个方向多边形面。
图15-35 点切角

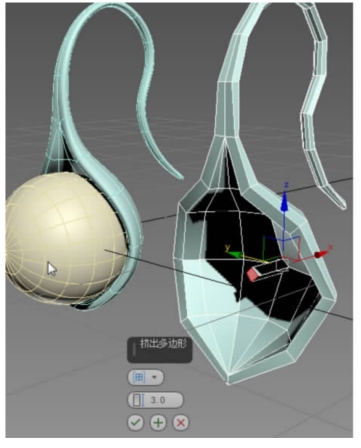

进入多边形层级，选择切角产生的多边形，运用挤出工具，挤出圆柱，该圆柱结构是珍珠镶嵌时使用到的针。设置挤出长度为3mm，挤出两次（图15-36）。
再次开启细分曲面设置，在栏目里选择“使用NURMS细分”选项，并把显示迭代次数设置为3。设置后的效果见图15-37。
图15-36 挤出多边形
图15-37 再次开启细分曲面效果

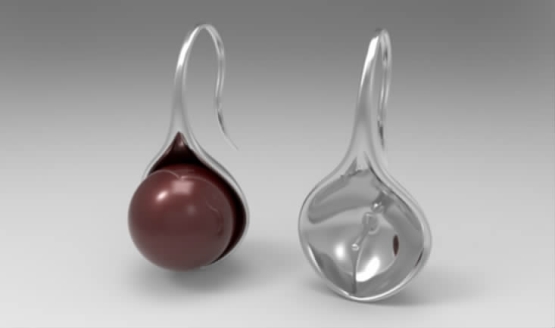

完成的模型就可以输出3ds、stl、iges、obj等格式到渲染软件中渲染。完整效果见图15-38。
图15-38 keyshot渲染效果
