制作起伏弧面吊坠的工艺实例
【摘要】：进入修改面板设置长方体参数，见图11-4。图11-12向上移动顶点位置产生起伏结构图11-13选择“切割”工具图11-14切割产生连接结构提示：由于4个立方体在调整完形状后，需要首位对接，连接位置的结构需要相互对应才能顺利完成这样的操作。图11-17编辑顶点位置图11-18选择并删除多边形在附加其他3个长方体后，进入边界层级，使用边界桥工具在透视图中旋转到造型的底面，桥接对应的边界。
造型特征分析
●方形的主体机构，单元元素4个环形重复，可以使用阵列产生4个实例关联的单元，并编辑调整其中一个。
●起伏表面可以使用高低桥接的方式产生。
图11-1 “矩形”创建工具
在创建面板点击“图形创建”按钮（图11-1），选择样条线类型里的“矩形”工具在顶视图里创建一个带圆角的矩形框。
参数设置图如下。
●长度：30mm
●宽度：30mm
●角半径：0mm

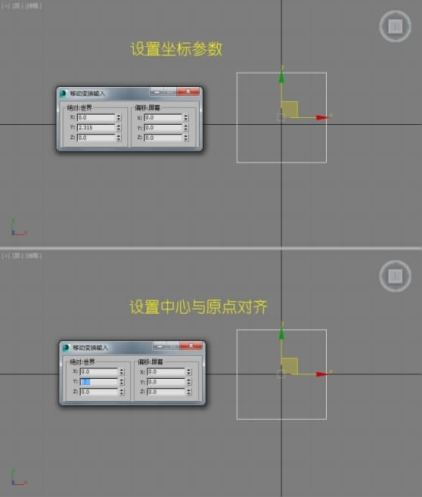

使用“选择移动”工具的右击功能，在右击后的“移动变换输入”对话框里，把矩形框的中心位置设置在坐标原点，见图11-2。创建该框的目的是为后续的制作提供一个参考，让后续的造型围绕矩形框来制作。
图11-2 重置方框中心位置
再回到创建面板，点击“几何体创建”按钮，选择标准基本体类型里的“长方体”工具（图11-3），在顶视图里创建一个长方体。
进入修改面板设置长方体参数，见图11-4。
图11-3 “长方体”工具
图11-4 设置长方体参数
在顶视图参考矩形框的位置修改并调整长方体的相对位置（图11-5）。在使用移动变换输入对话框，设置调整长方体位置参数后，长方体的右边缘线与矩形框的左侧边框重合，并且视图Y方向的顶部边界对齐。
●X轴向：-20mm
●Y轴向：3mm
●Z轴向：0mm

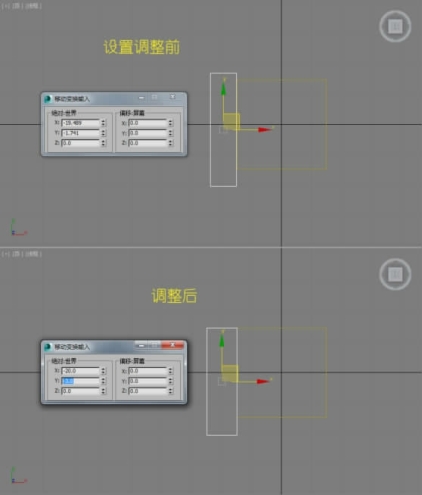

图11-5 调整长方体位置
图11-6 开启仅影响轴

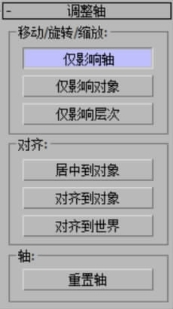

进入层次面板，打开如图11-6所示的“仅影响轴”按钮，对长方体的中心位置进行设置。
使用“选择移动”工具的右击功能，在右击后的“移动变换输入”对话框里，把“绝对：世界”坐标X、Y、Z值都改为0（图11-7），设置完成后关闭“仅影响轴”按钮。
提示：这里把物体中心点设置到坐标原点，是因为阵列复制的参考中心就是物体的中心，如果没有改变中心到坐标原点，长方体陈列复制时绕着自己本身的中心旋转复制，那么产生的新长方体将堆叠在一起。但是如果绕着坐标原点旋转复制，那么产生的长方体就将分布在参考正方形相框的四周。
在修改面板中，选中“Box”（长方体）右击，在菜单里选择“转换为：可编辑多边形”（图11-8），使用编辑多边形模式编辑该戒指造型。
图11-7 设置物体中心点对齐坐标原点
图11-8 转换为：可编辑多边形
使用阵列工具采用实例方式，在顶视图，沿着Z轴向，间隔90°复制长方体，数量设置为4个，见图11-9。阵列后的效果见图11-10。
提示：上述两个步骤不能颠倒，先转换成可编辑多边形后才能复制，如果步骤颠倒，复制时设置的实例属性会因为转化成多边形而消除。
进入顶点层级，在顶视图框选顶点后移动编辑位置（图11-11）。由于阵列复制的时候开启了实例模式，当调整一个长方体时，其他长方体会跟着一起发生相同的变形。

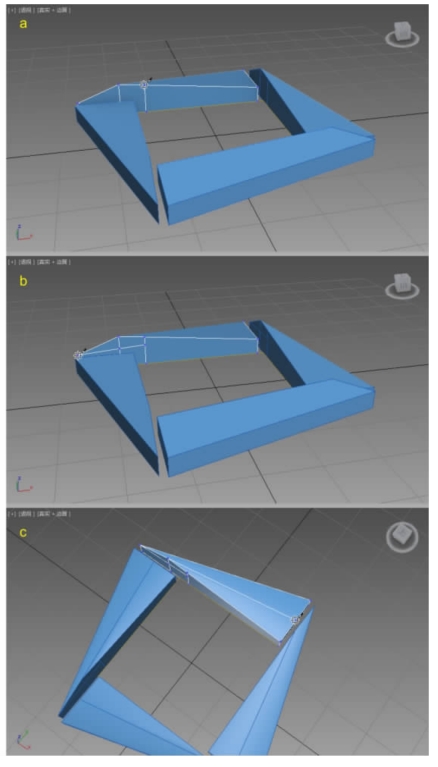

在透视图中使用“选择移动”工具调整图11-12所示的顶点位置，将它的位置上移3mm，相对位置参数见状态提示栏的Y轴向显示数值。

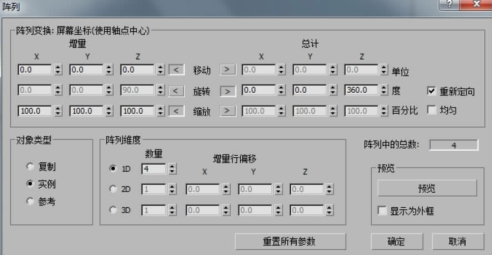

图11-9 阵列复制长方体设置

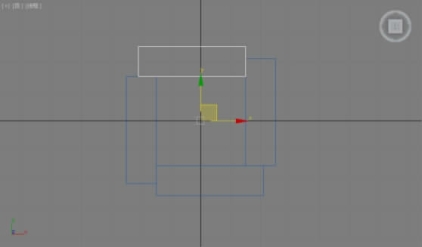

图11-10 阵列后的效果
图11-11 框选编辑顶点位置
提示：立方体围绕的中心有一个参考矩形框，这样可以比较清晰地确定顶点的位置，做出较为精确的模型。
调整好顶点位置后，使用切割工具（图11-13），切割边线，增加边线细节（图11-14）。

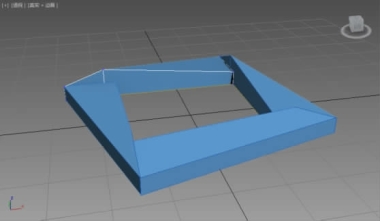

图11-12 向上移动顶点位置产生起伏结构
图11-13 选择“切割”工具
图11-14 切割产生连接结构
提示：由于4个立方体在调整完形状后，需要首位对接，连接位置的结构需要相互对应才能顺利完成这样的操作。也就是要求对接的位置，边的数量、长度、空间位置细节要相互对应。同样，顶点的数量、空间位置也要相互对应。为了产生相互对应的结构，必须重新切分边线。

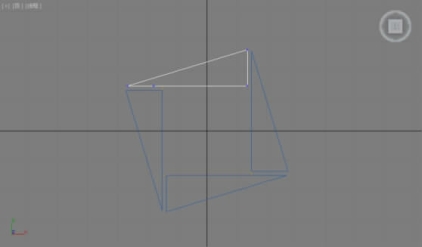

在顶视图使用“快速切片”工具（图11-15），切割出截面轮廓线（图11-16），这样长方体在长度方向上的可调顶点数量会增加。
提示：快速切片是一种平面型切片方式，只是切割的位置是通过鼠标点击拖动来设置。在需要变形调整的地方进行适当的切割处理，增加顶点。进入快速切片状态后，如果希望退出切割，可以点击“快速切片”按钮，让黄色标记消失，或者右击鼠标退出命令。
图11-15 “快速切片”工具
图11-16 切割产生截面轮廓

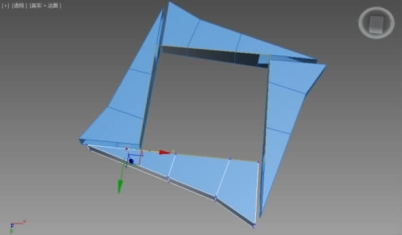

在顶视图中，对切割后的造型重新调顶点，让各造型之间产生合适的距离，方便连接（图11-17）。

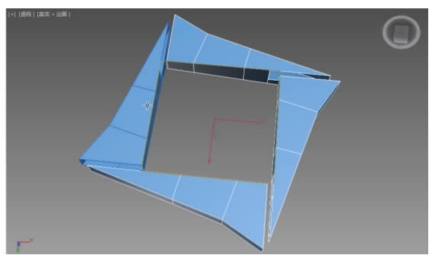

进入多边形层级，选择并删除图11-18中选中的多边形，形成能首尾相连的空洞，这样可以使用边界桥工具将它们对接封闭起来。但是想把边界连接起来，还必须对边的对应情况进行检测，看边的数量是否对应。如果没有完全对应，就必须对边的情况继续进行修正：插入顶点增加边、移除顶点减少边。
进入顶点层级，选中底部多余顶点，使用移除工具删除（图11-19）。
提示：移除和删除是意义不同的两种让点（边）消失的方式，移除可以不影响其他周边原有结构，快捷键是“Backpace”；删除则会把关联的结构也删掉，快捷键是“Delete”。
为了把4个单元体附加合并起来，再使用边界桥工具进行连接，需要将其中一个单元体转换为可编辑多边形，见图11-20。

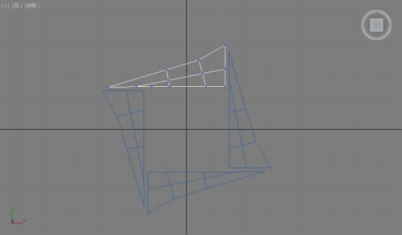

图11-17 编辑顶点位置
图11-18 选择并删除多边形

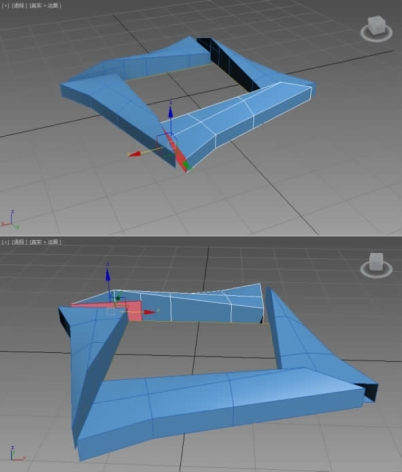

在附加其他3个长方体后（图11-21），进入边界层级，使用边界桥工具在透视图中旋转到造型的底面，桥接对应的边界（图11-22）。

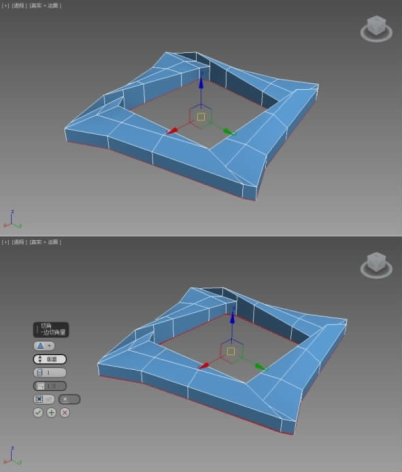

进入边层级，循环选择底部内外轮廓边界，并边切角（图11-23）。
切角参数如下。
●切角度量：0.2mm
●其他参数采用默认值
图11-19 移除底面多余顶点
图11-20 转换为：可编辑多边形
图11-21 附加

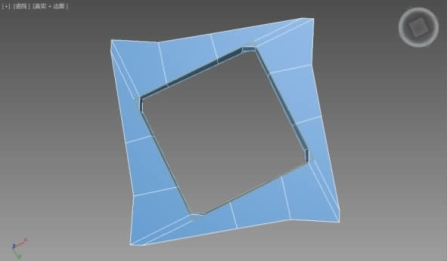

图11-22 桥接封闭造型
在细分曲面栏目里，选择“使用NURMS细分”选项，并把显示迭代次数设置为3。
完成的模型（图11-24）就可以输出3ds、stl、iges、obj等格式到渲染软件中渲染，以模拟逼真的实物效果。
图11-23 选择切角边线并设置切角

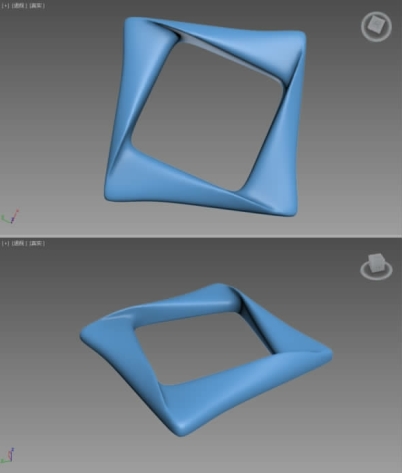

图11-24 完成后的造型效果
