造型特征分析
●戒圈顶呈现翻转带状结构,可以通过“沿样条线挤出”工具来产生弯曲翻转结构。
●翻带结构厚薄与其他部分有区别,但过渡光滑,通过边切角工具实现边棱光滑度设置,之后使用顶点目标焊接切角产生的尖点,实现渐变过渡。
●戒指内壁呈现平面造型,外表面呈现圆滑状,可以局部边切角来产生光滑限制结构,控制平面结构的产生。
图10-1 “管状体”创建命令
在透视图的“真实”按钮上点击右键,在弹出的右击菜单里选择“边面”显示模式。在创建面板的“标准基本体”中,选择“管状体”创建命令,见图10-1。
在左视图中通过3次点击鼠标左键并拖动来设置管状体的外径、内径和高度,创建出一个圆柱体。创建完成的透视图效果见图10-2。
管状体创建后,进入修改面板,重设管状体的参数,如图10-3所示。
选中管状体,进入层次面板,在“调整轴”栏目里打开“仅影响轴”按钮,“对齐”栏目里点击“居中到对象”命令,如图10-4所示。这样能够把默认在一个端面上的坐标中心调整到对象中心位置。
图10-2 创建完成的透视图效果
图10-3 重设管状体
图10-4 设置坐标中心对齐对象中心

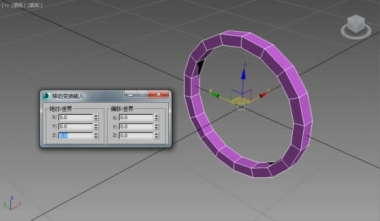

随后右键点击“移动选择”按钮,使用“移动变换输入”对话框,将圆柱体的位置调整到坐标原点,把“绝对:世界”的X、Y、Z三个轴向参数都修改为0。设置参数前,物体中心点没有与坐标原点对齐(图10-5)。
图10-6为重设参数后,物件坐标对齐原点的透视图戒指显示效果。戒圈的坐标与系统坐标系的坐标原点重合,由于开启了边面显示模式,可以清楚地看到结构线。
图10-5 重设戒指绝对坐标参数前的效果
图10-6 物体中心位置与坐标原点重合

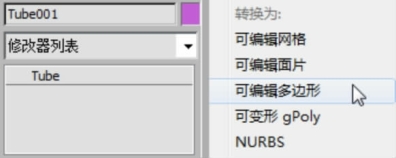

在修改面板中,选中“Tube”(管状体)右击,在菜单里选择“转换为:可编辑多边形”(图10-7),使用编辑多边形模式编辑该戒指造型。
进入多边形层级编辑。框选图10-8所示的多边形,做删除处理。由于该位置是戒指顶部,将创建出翻带结构,需要删除多余的多边形面。但图示左边多删除一段,其目的是为了给渐变过渡的衔接曲面预留空间。
图10-7 将Tube转换为:可编辑多边形
图10-8 选择并删除多边形
进入边界层级(图10-9),再选择右侧的边界轮廓,做封口处理(图10-10),目的是在边界里产生一个平面。
图10-9 选择边界“封口”工具
图10-10 边界封口

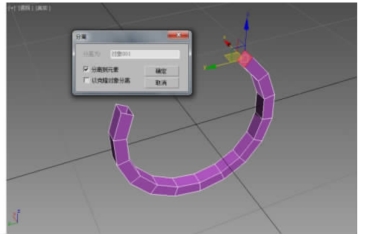

随后再次进入多边形层级,选择刚刚封口形成的多边形面(图10-11),使用“编辑几何体”栏目里的“分离”工具,在分离对话框中选择“分离到元素”选项分离出该多边形面(图10-12)。
图10-11 选择多边形
图10-12 分离到元素
分离后,多边形的变形将相对独立,与原来的管状体不再关联。分离后即可以对该多边形进行修改调整。由于翻带结构的厚度没有其他位置的厚度那么厚,但宽度相同,所以这里要对多边形进行单一轴向压缩。为了让变形的形式沿着多边形平面的方向来实施,这里需要切换选择缩放的坐标,默认为视图坐标,这里需要调整为局部坐标,收缩的效果见图10-13。
图10-13 局部坐标收缩多边形

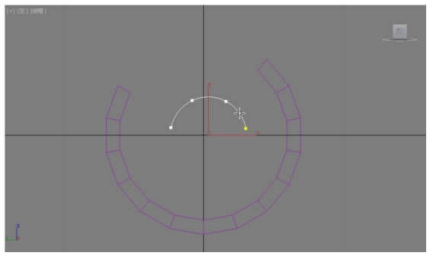

再次进入创建面板,选择图形创建选项里面的“弧”工具(图10-14)。在左视图中点击拖动鼠标随意创建一条圆弧(图10-15)。
图10-14 “弧”创建工具
图10-15 创建弧

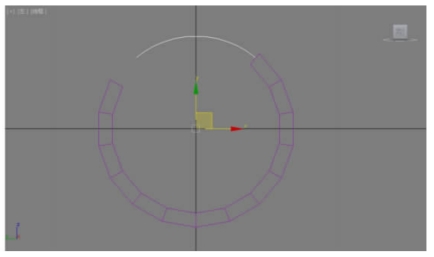

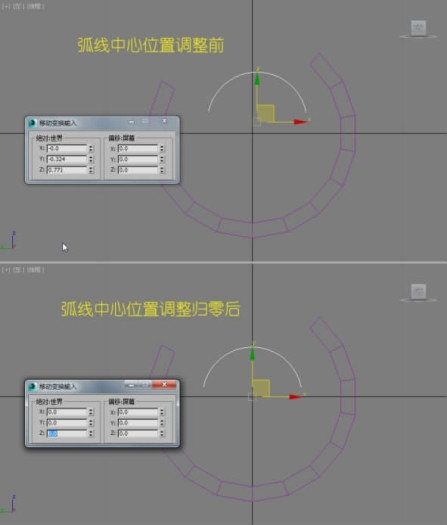

在弧处于选择状态,右键点击“移动选择”按钮,将圆柱体的位置调整到坐标原点,就是把“绝对:世界”的X、Y、Z三个轴向参数都修改为0。图10-16中调好后的图为左视图看到的结构,调整前弧处于戒圈顶部4段切面间隔之间。
图10-16 弧中心位置归零
进入修改面板,设置弧的参数,见图10-17。
设置参数后,在左视图中看到的戒圈与弧的相对位置情况见图10-18。

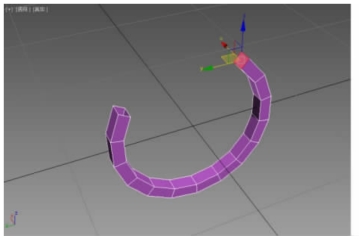

选择戒圈物体,并进入多边形层级,选取之前分离出来并单轴向收缩的多边形面,见图10-19。
图10-17 设置弧的参数
图10-18 戒圈与弧的相对位置
图10-19 选择分离收缩后的多边形

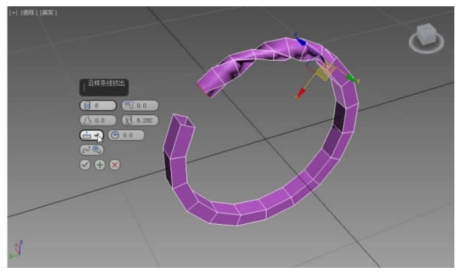

在“编辑多边形”栏目里点击“沿样条线挤出”设置按钮,见图10-20。随后点击拾取弧,可以看到如图10-21所示的造型。
图10-20 “沿样条线挤出”工具
图10-21 设置沿样条线挤出参数
参数设置如下。
●分段数:8
●锥量化:0
●锥量曲线:0
●扭曲:6.282(弧度,多边形扭曲旋转360°)
●样条线对齐:沿样条线挤出
●旋转:0

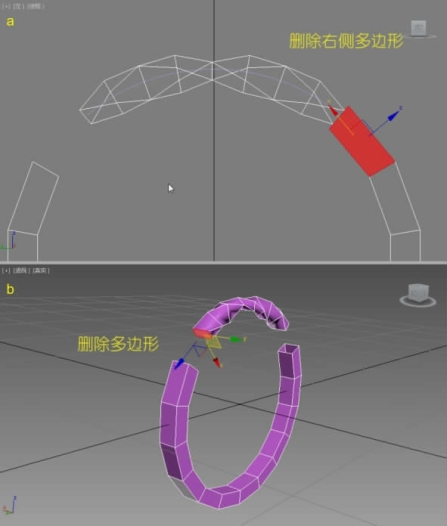

在左视图中选择并删除如图10-22a所示的右侧一段多余的多边形,并同样删除用以沿样条线挤出的多边形,见图10-22b。
提示:删除右侧一段多边形的目的是为了给后续的连接步骤预留连接空间;而删除沿样条线挤出的多边形目的是为了让连接步骤顺利实施。一端封口无法与另一端开口的多边形开展桥连接操作。
图10-22 删除多边形

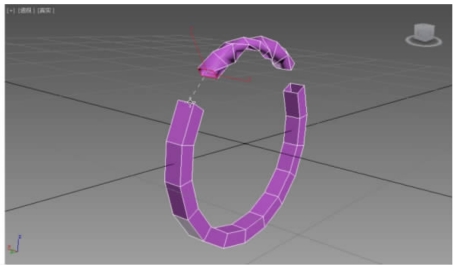

进入边界层级,使用边界“桥”工具,见图10-23。找到对应的边线,桥接起来,见图10-24。
图10-23 边界“桥”工具
图10-24 边界桥接

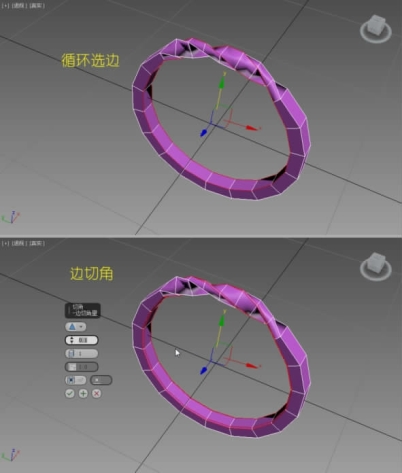

左右两边都桥接后,进入边层级,循环选择如图10-25所示的边,进行边切角处理。切角的目的是为了限制曲面的圆滑程度,产生棱角分明的边界结构。
切角的参数设置如下。
●切角度量:0.1mm
●其他参数采用默认值
图10-25 循环选边并进行边切角处理

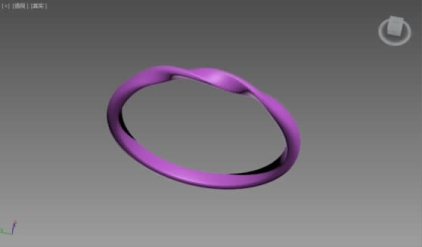

在细分曲面栏目里,选择“使用NURMS细分”选项,并把显示迭代次数设置为3。完成的模型效果如图10-26所示。模型可以输出stl格式到keyshot软件中渲染。

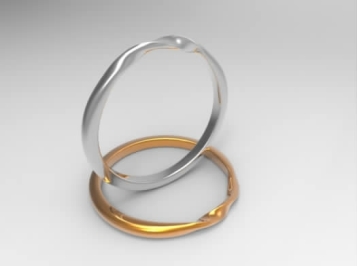

图10-26 完成的模型
