靓丽开口戒指，紧箍咒方案优化
【摘要】：造型特征分析●戒圈形状呈管状体结构，顶部开口对称弯曲，使用镜像工具产生对称造型，弯曲结构可以通过调整顶点或者沿多边形挤出产生。在创建面板的“标准基本体”中，选择“管状体”创建工具，见图9-1。图9-1“管状体”创建命令在左视图中通过3次点击鼠标左键并拖动来设置管状体的外径、内径和高度，创建出一个圆柱体，见图9-2。修改设置后管状体的效果见图9-4。
造型特征分析
●戒圈形状呈管状体结构，顶部开口对称弯曲，使用镜像工具产生对称造型，弯曲结构可以通过调整顶点或者沿多边形挤出产生。
●戒指内圈呈平面结构，内圈边线有明显棱线结构，使用边切角工具可以产生这样的结构。
在透视图的“真实”按钮上点击，在弹出的菜单里选择“边面”显示模式。在创建面板的“标准基本体”中，选择“管状体”创建工具，见图9-1。
图9-1 “管状体”创建命令
在左视图中通过3次点击鼠标左键并拖动来设置管状体的外径、内径和高度，创建出一个圆柱体，见图9-2。
管状体创建后，进入修改面板，重设管状体的参数（图9-3）。修改设置后管状体的效果见图9-4。
选中管状体，进入层次面板，在“调整轴”栏目里打开“仅影响轴”按钮，“对齐”栏目里点击“居中到对象”命令，如图9-5所示。这样能够把默认在一个端面上的坐标中心调整到对象中心位置。对齐后的效果见图9-6。
图9-2 创建管状体

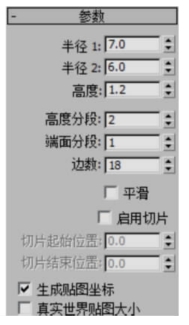

图9-3 设置管状体参数

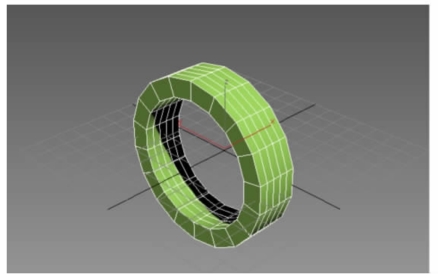

图9-4 修改参数后的管状体效果

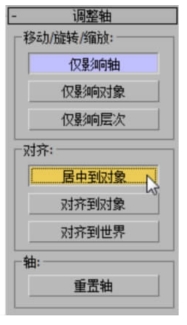

图9-5 设置坐标中心对齐对象中心

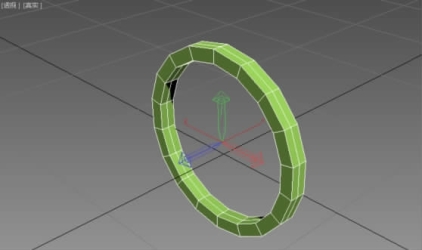

图9-6 设置物体中心居中对齐
随后右键点击“移动选择”按钮
，在弹出的“移动变换输入”对话框中，将圆柱体的位置调整到坐标原点（X、Y、Z三个轴向参数都修改为0，图9-7），戒圈的坐标与系统坐标系的坐标原点重合。由于开启了边面显示模式，可以清楚地看到结构线。

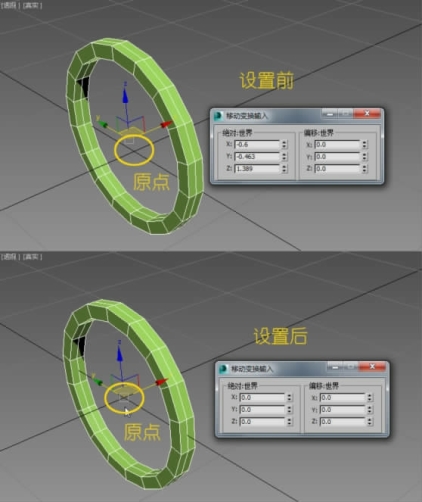

图9-7 移动变换输入设置
在修改面板中，选中“Tube”（管状体）右击，弹出如图9-8所示的右击菜单，在菜单里选择“转换为：可编辑多边形”，使用编辑多边形模式编辑该戒指造型。

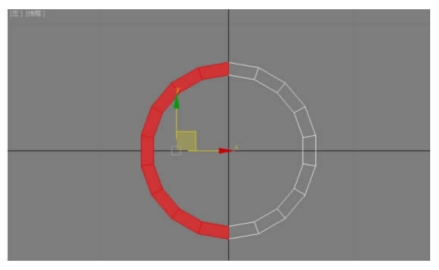

进入多边形层级，在左视图中框选右侧一半的多边形面（图9-9）。当多边形面变成红色后，使用“Delete”键删除，让整个管状体留下一半。
图9-8 转换为：可编辑多边形
图9-9 框选多边形并删除
关闭子层级编辑模式（图9-10），子层级没有被选择，这样物体中心会自动切换为原来物体中心，与坐标原点重合。

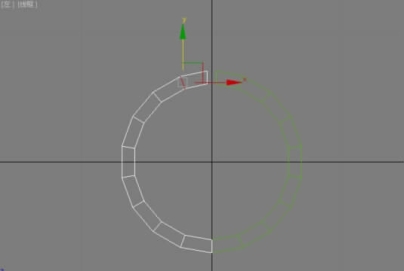

在左视图中使用“镜像复制”工具，见图9-11。镜像轴选择为X轴，“克隆当前选择”设置为“实例”，这样能够把戒圈重新变为一个完整的圈。但由于左右实例模式对称，因此只要调整其中一半的造型，另外一半会跟随发生相应的变化。
图9-10 关闭子层级编辑模式

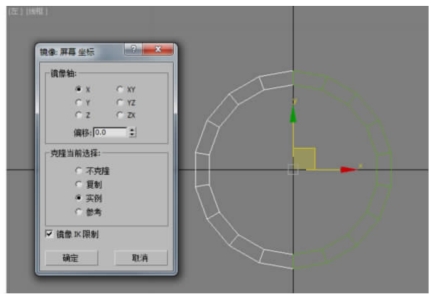

图9-11 镜像实例复制
点选右侧一半戒圈，在修改面板中进入边层级，在顶视图配合使用“选择移动”和“选择旋转”工具调整控制点位置。
提示：选择边时在左视图中找到需要编辑的边，通过双击来完成对应边轮廓的选择（图9-12）。随后要切换到顶视图中继续移动和旋转调整轮廓的位置（图9-13）。
图9-12 双击选择边对应的轮廓
进入边层级，在编辑边栏目里使用“桥”工具，选择图9-14所示位置的边桥连接，将其封口。

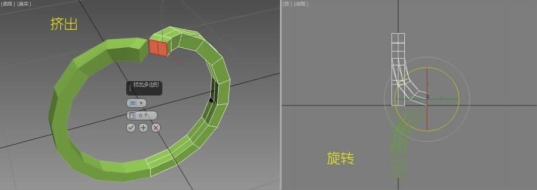

进入多边形层级，选择封口位置多边形，使用“多边形挤出”工具，在顶视图多次挤出并旋转调整多边形位置，见图9-15～图9-17。
提示：这里的挤出并调整步骤可以使用“沿样条线挤出多边形”工具快速实现。

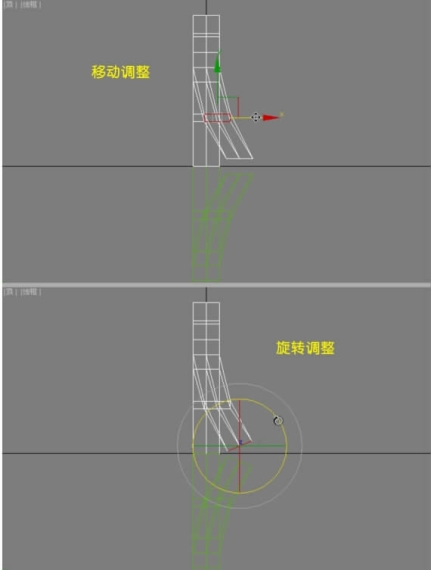

图9-13 移动并旋转调整轮廓
图9-14 桥接封口

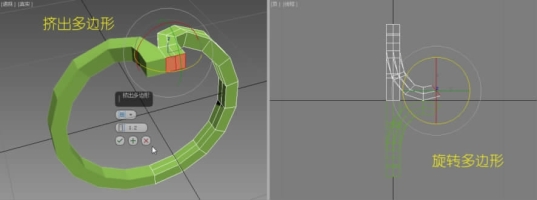

图9-15 多边形挤出并旋转

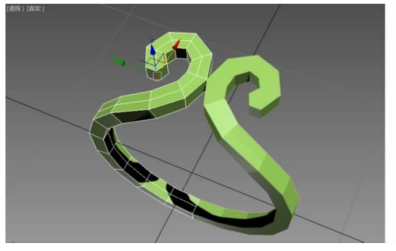

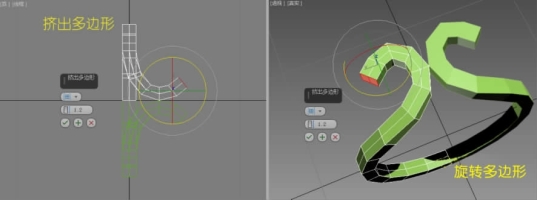

图9-16 多次挤出并旋转多边形1
图9-17 多次挤出并旋转多边形2
调整封口中间连接边线位置，产生外凸的结构。连接后，在顶视图（上视图）使用“选择移动”工具，移动调整线的位置，图9-18是调整完成后的效果。
把编辑完成的半边戒圈转换为可编辑多边形，以此消除实例的跟随属性。随后使用“编辑几何体”栏目里的“附加”工具（图9-19），把左右两部分戒圈附加起来，变为一个整体。
提示：左右各一半的戒圈任选其一，之后必须再使用一次“转换为：可编辑多边形”，才能使用附加工具。
附加后，整个戒圈是一个整体，因此整个戒圈都会处于编辑状态，但是戒指顶部仅仅是控制点叠在一起而已，并未焊接起来形成封闭结构（图9-20）。

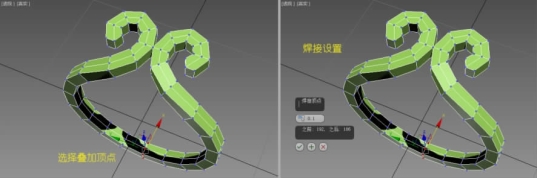

进入顶点层级，框选顶部叠加的顶点，见图9-21。使用“焊接设置”工具，焊接距离设置参数为0.1mm，这时可以看到焊接之前与焊接之后的顶点数是不同的。

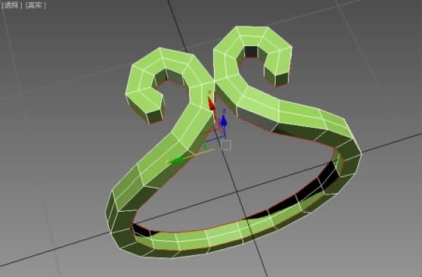

图9-18 调整完成后效果
图9-19 “附加”工具

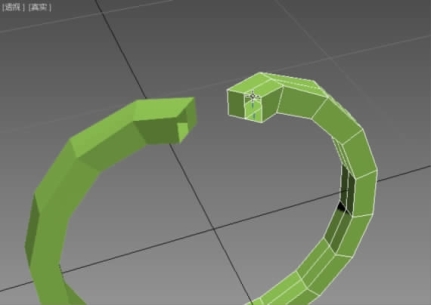

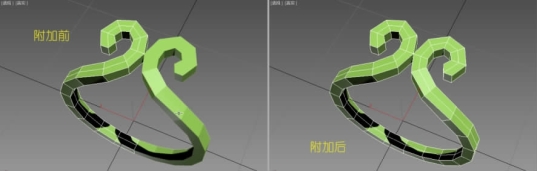

图9-20 附加
图9-21 选择底部叠加顶点并焊接
进入边层级，选择如图9-22所示的戒圈内边棱线，并使用“边切角”工具，切角参数设置如下（图9-23）。
●切角量：0.1mm
●分段数：1
●其他参数采用默认值
在“细分曲面”栏目里（图9-24），选择“使用NURMS细分”选项，并把显示迭代次数设置为3，使造型产生光滑效果。
随后可以把完整模型（图9-25）输出3ds、stl、iges等格式到渲染软件中去渲染，快速模拟逼真的实物效果。
图9-22 选择内圈边棱线

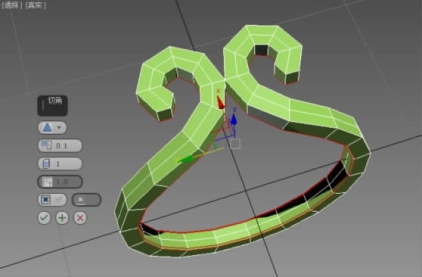

图9-23 边切角设置
图9-24 细分曲面设置

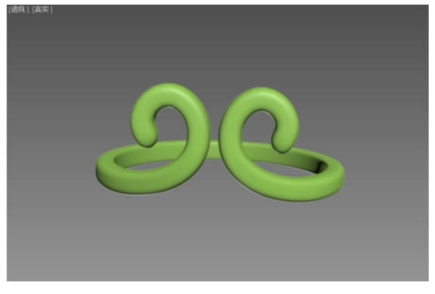

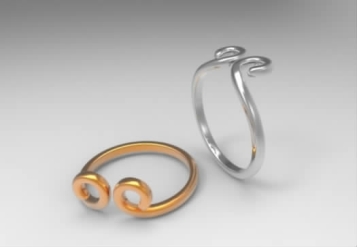

图9-25 模型效果
