打造近似平行结构三角套叠吊坠的案例分享
【摘要】：造型特征分析●三角形造型内外轮廓近似平行对应，使用样条线“轮廓”工具制作。由于该多边形面有一条错误的连接线，造成连接边线不对应，所以将其删除，从而构建出一对近似平行的对应多边形结构。在镜像实施前，需要仔细观察对称结构的发生位置，以及目前物体的坐标中心点情况。
造型特征分析
●三角形造型内外轮廓近似平行对应，使用样条线“轮廓”工具制作。
●对称交叉套叠结构，可以使用镜像复制工具产生。
在透视图的“真实”按钮上点击，在弹出的菜单里选择“边面”显示模式。在创建面板的“样条线”中，选择“多边形”创建工具，见图7-1。在左视图中点击拖动鼠标绘制图形，进入参数栏目设置多边形样条线参数，边数为3条，半径为10mm，见图7-2。
图7-1 样条线“多边形”工具
图7-2 设置多边形参数

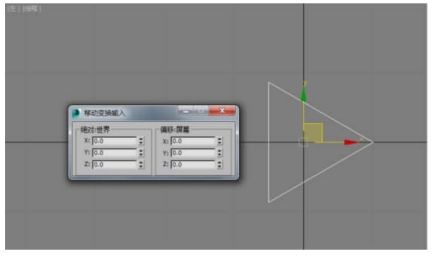

把三角形样条线的坐标中心设置到坐标原点（图7-3），目的是为了方便在后续的编辑步骤中观察吊坠造型的对称情况。
在修改面板里，右击“NGon”（多边形），在右键菜单里选择“转换为：可编辑样条线”，见图7-4。
图7-3 设置三角形中心的坐标与系统原点对齐
图7-4 转换为：可编辑样条线
进入样条线顶点层级，在选择栏目里勾选“锁定控制柄”，使用“选择移动”工具（图7-5）。在左视图中移动调整其中一个控制柄位置，由于控制柄处于锁定状态，在边界调整一个控制柄时其他控制柄会跟随发生相应的变化（图7-6）。
图7-5 设置锁定控制柄
图7-6 移动调整控制柄

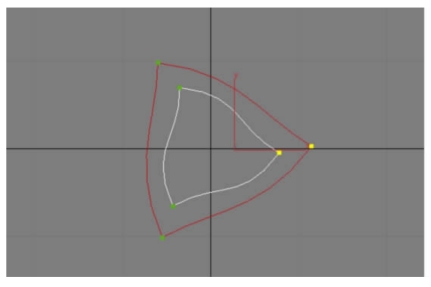

进入样条线层级（图7-7），在“几何体”栏目里选择“轮廓”工具，见图7-8。在左视图中，点击拖动鼠标就可以产生近似平行的封闭轮廓，见图7-9。
进入“插值”栏目，设置插值步数为4（图7-10）。
提示：插值是在目前能看见的顶点间均匀地插入4个顶点，但在样条线模式下是看不到插入顶点的，只有转换为“可编辑多边形”后才会显示。
在修改面板右击“可编辑样条线”，在弹出右击菜单里选择“转换为：可编辑多边形”，完成多边形转换，见图7-11。

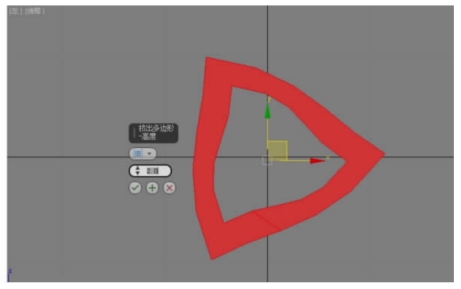

进入多边形层级，使用“挤出多边形”工具，参数为挤出高度2mm，见图7-12。
图7-7 进入样条线层级
图7-8 使用“轮廓”工具
图7-9 使用“轮廓”工具产生近似平行轮廓
图7-10 设置插值步数
图7-11 转换为：可编辑多边形
图7-12 挤出多边形

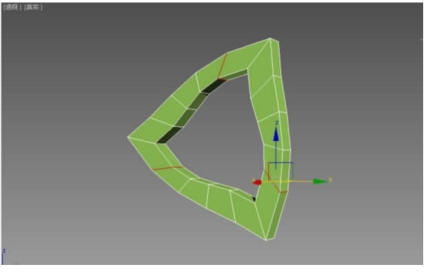

挤出后，删除刚刚用以挤出的多边形面，见图7-13。由于该多边形面有一条错误的连接线，造成连接边线不对应，所以将其删除，从而构建出一对近似平行的对应多边形结构。
图7-13 删除红色多边形面

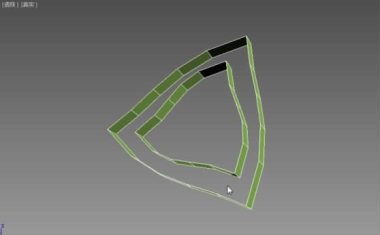

随后进入边界层级（图7-14）。使用边界“桥”工具，在图7-15所示的位置，选择相对应的边界桥接起来，桥完成的效果见图7-16。
图7-14 进入边界层级
图7-15 桥接底端面
图7-16 整个桥接完成形成封闭造型
进入边层级（图7-17）。使用“Ctrl”按健，双击循环选中图7-18中3个位置的切面边线轮廓。
图7-17 进入边层级
图7-18 选择切面边线轮廓

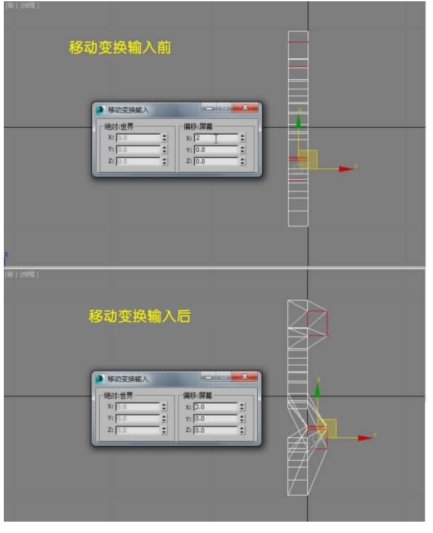

在前视图中，使用“移动变换输入”对话框将轮廓上移2mm，见图7-19。
在细分曲面栏目里，选择“使用NURMS细分”选项，并把显示迭代次数设置为3（图7-20），使造型产生光滑效果。
图7-19 使用“移动变换输入”移动轮廓
图7-20 细分曲面

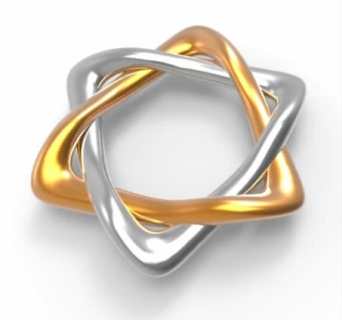

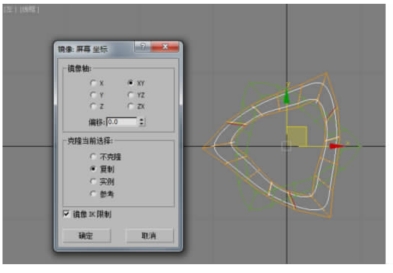

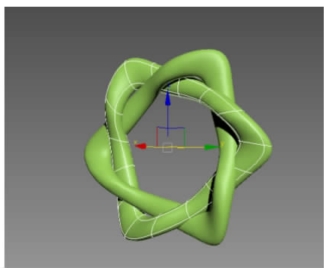

关闭边层级，使用物体的原本坐标系，左视图选择“镜像”工具来复制吊坠，镜像轴选择XY，“克隆当前选择”选项使用“复制”模式，见图7-21。这样可以完成套叠效果，见图7-22。
图7-21 镜像复制
图7-22 镜像复制效果
提示：镜像复制是对称结构制作的重要工具，镜像复制的参照轴向是激活视图的坐标轴向，因此，相同的设置在不同视图进行操作，产生的效果是不同的。在镜像实施前，需要仔细观察对称结构的发生位置，以及目前物体的坐标中心点情况。

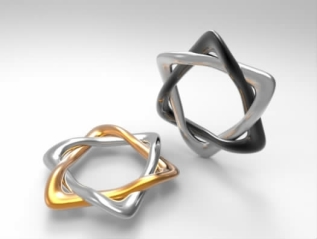

随后可以输出3ds、stl、iges等格式到渲染软件中去渲染，快速模拟逼真的实物效果（图7-23）。
图7-23 渲染效果
