微曲面戒指制作案例分享

【摘要】:图5-3创建管状体图5-4管状体参数管状体创建后,进入修改面板,重设管状体的参数,如图5-4所示。图5-17循环选边图5-18边切角在细分曲面栏目里,选择“使用NURMS细分”选项,并把显示迭代次数设置为3。图5-19细分曲面效果提示:该案例也可以考虑使用顶点软选择来编辑实现上宽下窄的侧边结构。图5-31选边线并切角图5-32开启细分曲面后的效果

造型特征分析

●戒圈呈管状体结构,且形状上宽下窄,对称倾斜的侧边可以通过侧边旋转或者顶点软选择变形来实现。

●戒顶部曲面呈现微弱凹面,可以通过收缩中轴线顶点实现下凹。

●戒壁边棱结构明显,通过边切角工具实现边棱光滑度设置。

透视图的“真实”按钮上点击,在弹出的菜单里选择“边面”显示模式,见图5-1。在创建面板的“标准基本体”中,选择“管状体”创建命令,见图5-2。

图5-1 设置“边面”显示模式

图5-2 “管状体”创建命令

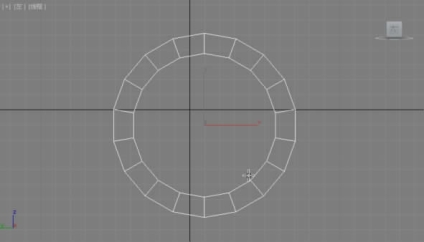

在左视图中通过3次点击鼠标左键并拖动来设置管状体的外径、内径和高度,创建出一个圆柱体,见图5-3。

图5-3 创建管状体

图5-4 管状体参数

管状体创建后,进入修改面板,重设管状体的参数,如图5-4所示。

●半径1(外径):8mm

●半径2(内径):7mm

●高度(戒壁宽):4mm

●高度分段:2

●端面分段:1

●边数:18

●其他参数使用默认值

图5-5 设置坐标中心对齐对象中心

选中管状体,进入层次面板,在调整轴栏目里打开“仅影响轴”按钮,在对齐栏目里点击“居中到对象”命令,如图5-5所示。这样能够把默认在一个端面上的坐标中心调整到对象中心位置。

随后右键点击“移动选择”按钮,在弹出的“移动变换输入”对话框中,将圆柱体的位置调整到坐标原点(X、Y、Z三个轴向参数都修改为0),见图5-6。

在修改面板中,选中“Tube”(管状体)右击,在菜单里选择“转换为:可编辑多边形”,使用编辑多边形模式编辑该戒指造型,见图5-7。

图5-8为透视图戒指显示效果,戒圈的坐标与系统坐标系的坐标原点重合,由于开启了边面显示模式,可以清楚地看到结构线。转换可编辑多边形后,修改面板的编辑选项将转换为对多边形进行编辑的选项。

图5-6 移动变换输入对话框

图5-7 把Tube转换为:可编辑多边形

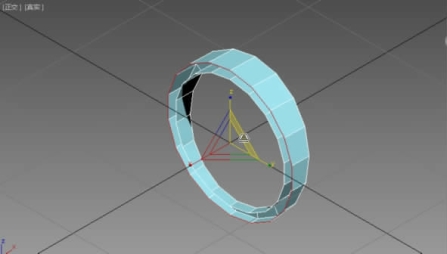

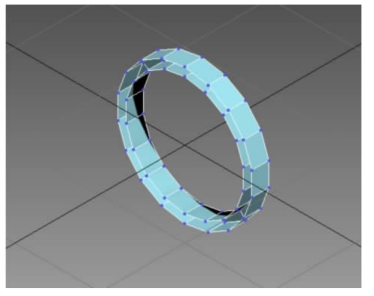

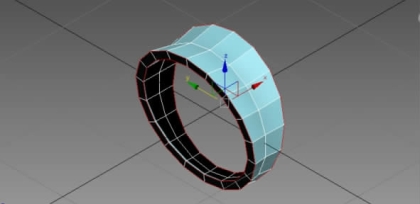

图5-8 边面显示可编辑多边形的效果

进入顶点层级,可以看到顶点呈现蓝色的编辑模式,选择对应的顶点让它呈现红色后,就可以使用编辑工具编辑调整了。在前视图框选左侧的顶点(图5-9)。选中的顶点呈现红色,按下键盘“Delete”键将它们删除。

删除顶点后,戒圈造型剩下一半(图5-10)。

在前视图框选另一侧顶点,使用“选择旋转”工具,沿着如图5-11所示的Z轴向旋转顶点-8°。

进入边界层级,选择如图5-12所示的边界,使用“选择缩放”工具,沿着ZY平面缩小边界95%。

在左视图锁定Y轴向,向下移动刚刚缩放好的边界(图5-13),让它与另一轮廓底部对齐。这个操作的目的是让顶面下凹。

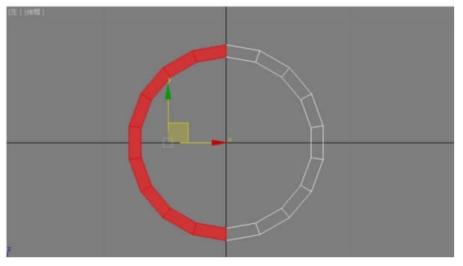

图5-9 在前视图框选左侧顶点

图5-10 删除顶点后的效果

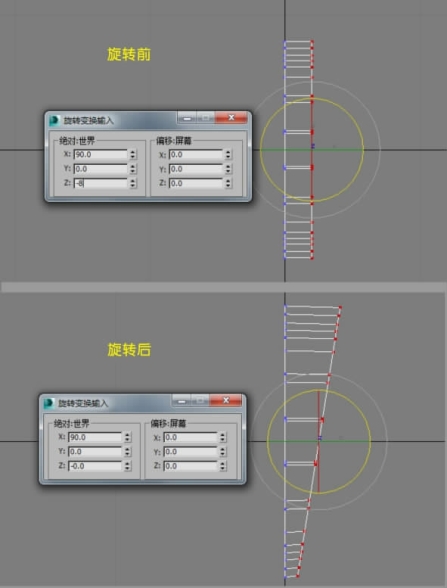

图5-11 旋转顶点

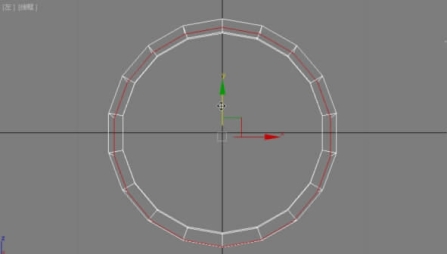

图5-12 收缩边界

图5-13 向下移动边界并对齐底部

在前视图使用“镜像”工具复制戒圈。克隆当前选择使用“实例”模式,如果对造型样式不满意,再次调整的时候,由于是实例模式,两个物体会同时产生变化。

如果没有需要调整的结构,设置如图5-14所示,也可以选用“复制”模式。

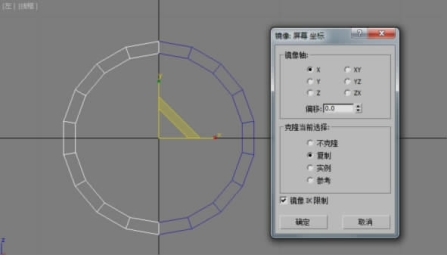

图5-14 “镜像”工具设置

提示:为了消除“实例”模式的克隆关联属性,需要在修改面板中对可编辑多边形右击一次,并在右击菜单中选择“转换为:可编辑多边形”。通过这样的形式消除相互关联属性,之后才能使用附加命令将两个物体结合到一起,否则,两个物体相互独立,但属性相同,编辑其中一个,另外一个也会产生相应的变化,无法附加在一起。附加工具见图5-15。

进入“顶点”层级,使用顶点焊接设置工具,在前视图框选中间接缝位置的顶点,如图5-16所示,焊接顶点。

图5-15 “附加”工具

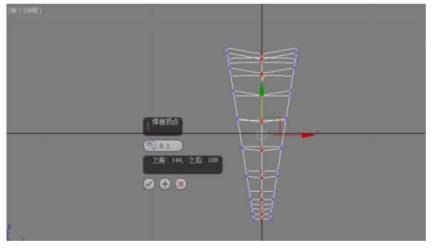

图5-16 焊接顶点

进入边层级,配合使用键盘“Ctrl”键循环多选图5-17所示的边线。使用边切角设置工具对图5-18所示的边进行切角处理,切角参数为0.1mm。

图5-17 循环选边

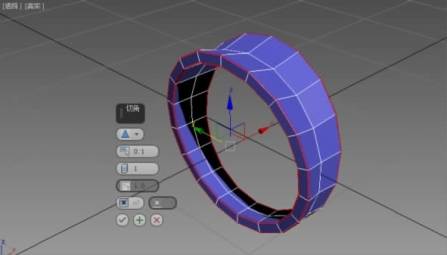

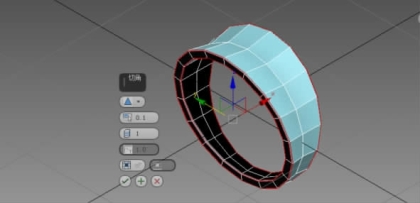

图5-18 边切角

在细分曲面栏目里,选择“使用NURMS细分”选项,并把显示迭代次数设置为3。完整的模型见图5-19。

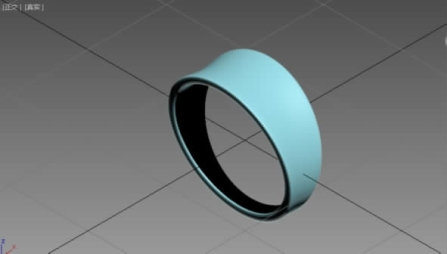

图5-19 细分曲面效果

提示:该案例也可以考虑使用顶点软选择来编辑实现上宽下窄的侧边结构。

步骤1:创建管状体,参数与之前的管状体略有变化,具体参数见图5-20。

步骤2:在左视图中删除左半边多边形,见图5-21。

图5-20 设置管状体参数

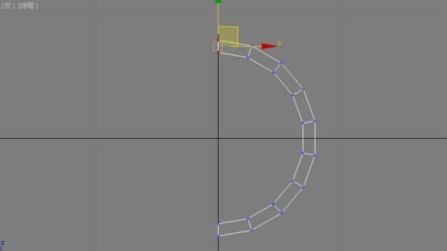

图5-21 删除一半的多边形

步骤3:选择顶部轮廓顶点,见图5-22。

步骤4:在顶点层级软选择栏目里勾选“使用软选择”和“边距离”(边距离参数设置为9,图5-23),顶点由红色向蓝色过渡,见图5-24。

步骤5:右击“选择缩放”工具,使用“缩放变换输入”对话框,沿着图5-25所示的X轴向放大220%。缩放后靠下的顶点也会跟随渐变放大(图5-26)。

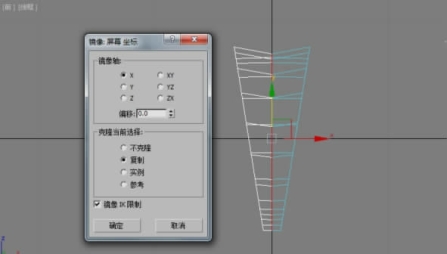

步骤6:在左视图中,关闭子层级后,以X轴向为对称轴镜像复制,见图5-27。

步骤7:附加起来后,选择中间叠加顶点做焊接处理,这样可以产生一个完整的戒圈,见图5-28。

图5-22 选择顶部轮廓顶点

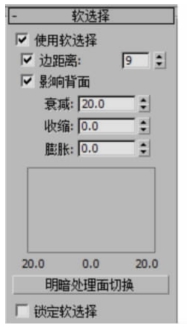

图5-23 开启软选择

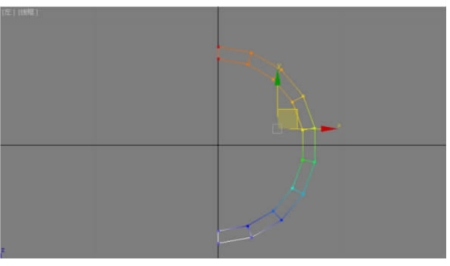

图5-24 顶点软选择开启的效果

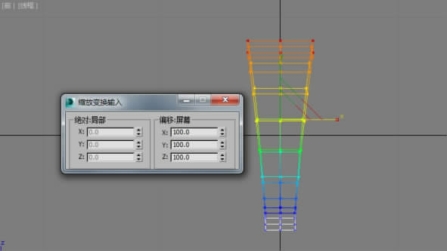

图5-25 放大设置

图5-26 渐变放大的效果

图5-27 镜像复制

图5-28 附加后焊接叠加顶点

步骤8:循环选择中间边线,使用“缩放变换输入”对话框,整体缩小95%,见图5-29。

步骤9:切换到左视图,锁定Y轴向,向下移动中间边线,见图5-30,让线圈底部对齐。

图5-29 缩小中间结构线

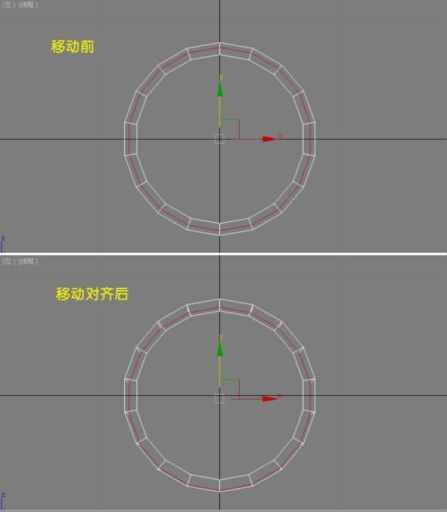

图5-30 移动对齐底边线

余下步骤就是选边线并切角,见图5-31。随后开启细分曲面,见图5-32。

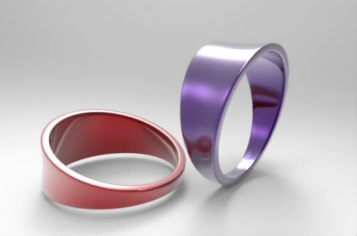

完成的模型可以输出3ds、iges、stl等格式到渲染软件中渲染,模拟实物效果。
