刻面风格堡狮龙款戒指的制作案例
【摘要】：造型特征分析●正八边菱形造型，可以通过16边管状体，间隔顶点切角产生。图4-1“管状体”创建命令图4-2左视图创建管状体管状体创建后，进入修改面板，重设管状体的参数。图4-5“移动变换输入”对话框设置对象中心在修改面板中，选中“Tube”（管状体）右击，在菜单里选择“转换为：可编辑多边形”，进入可编辑多边形的顶点层级，使用编辑顶点模式编辑该戒指造型。
造型特征分析
●正八边菱形造型，可以通过16边管状体，间隔顶点切角产生。
●刻面型外表面，可以通过清除表面光滑组来实现。
●微圆滑圆角棱线，可以使用边切角命令产生较小的圆角边线。
在创建面板的“标准基本体”中，选择“管状体”创建命令（图4-1）。
在左视图中通过3次点击鼠标左键并拖动，随意设置管状体的外径、内径和高度，创建出一个圆柱体，见图4-2。
图4-1 “管状体”创建命令

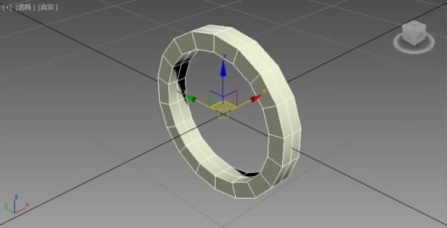

图4-2 左视图创建管状体
管状体创建后，进入修改面板，重设管状体的参数（图4-3）。
●半径1（外径）：7.5mm
●半径2（内径）：6mm
●高度（戒壁宽）：2mm
●高度分段：2
●端面分段：1
●边数：16
●其他参数采用默认值

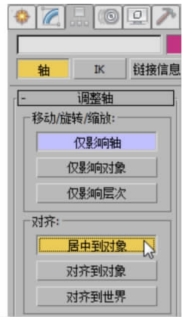

选中管状体，进入层次面板，在调整轴栏目里打开“仅影响轴”按钮，对齐栏目里点击“居中到对象”命令，如图4-4所示。这样能够把默认在一个端面上的坐标中心调整到对象中心位置。

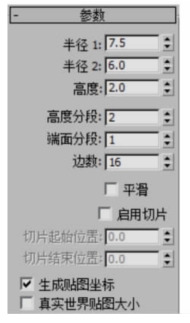

图4-3 设置管状体参数
图4-4 设置坐标中心对齐对象中心
随后右键点击“移动选择”按钮
，使用“移动变换输入”对话框，将圆柱体的位置调整到坐标原点（X、Y、Z三个轴向参数都修改为0）（图4-5、图4-6）。
图4-5 “移动变换输入”对话框设置对象中心
在修改面板中，选中“Tube”（管状体）右击，在菜单里选择“转换为：可编辑多边形”，进入可编辑多边形的顶点层级，使用编辑顶点模式编辑该戒指造型（图4-7）。
在透视图中选点，如图4-8所示，间隔选择中间轮廓线上的8个顶点，让顶点处于红色被编辑状态。
图4-6 管状体坐标中心对齐系统坐标原点

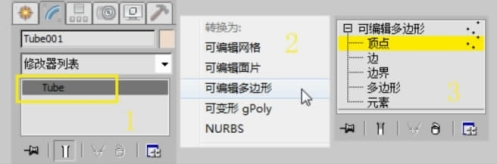

图4-7 Tube转换为可编辑多边形并进入顶点层级
图4-8 间隔选点，选中外表面中间8个顶点
注意：要完成间隔多选的任务，必须要使用到键盘的“Ctrl”按键，按下该按键同时点击选择顶点，可以完成多选的增加选择；键盘的“Alt”按键则是减少选择，按下“Alt”去点击想取消选择的顶点，可以取消该点的被选择状态。配合按“Ctrl”增加选择、按“Alt”减少选择，对边、边界、多边形等层级的选择同样有效。
使用“点切角”工具，设置一个较大的参数（图4-9），切出菱形面结构。选择所有顶点，做焊接处理，这样叠加的顶点将被合而为一，消除叠加情况（图4-10）。

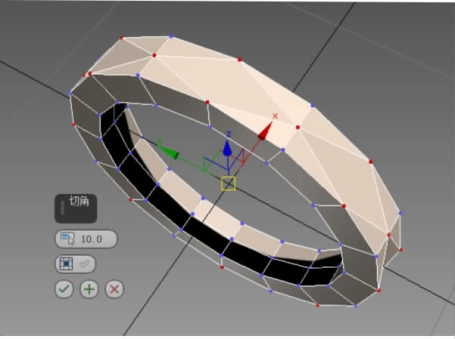

图4-9 点切角设置

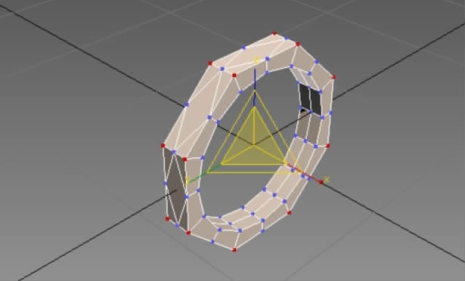

图4-10 焊接熔合叠加顶点

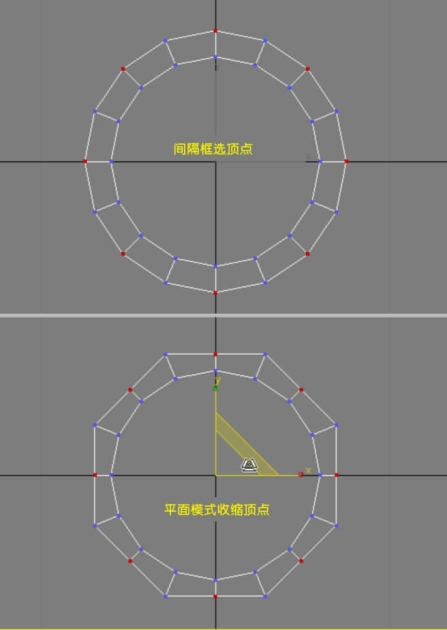

选择菱形宽度边界上的顶点，使用平面缩放命令，把8组顶点收缩，让图形变成一个正八边形（图4-11）。

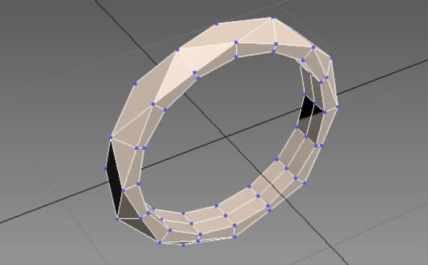

选择图4-12所示的控制点，在透视图里选择，并实时选择视角检查选择情况，确保顶点完全被选择。
再次使用平面缩放命令，顶点收缩到图4-13所示的形状，形成三角形刻面型外表面（图4-14）。
图4-11 选中并平面收缩顶点
图4-12 选择顶点
图4-13 平面收缩顶点
图4-14 顶点平面模式收缩后产生三角形外表面
进入元素层级，选择整个戒指元素（整个戒指呈现红色，图4-15），在“多边形：平滑组”栏目里使用“清除全部”工具（图4-16）。

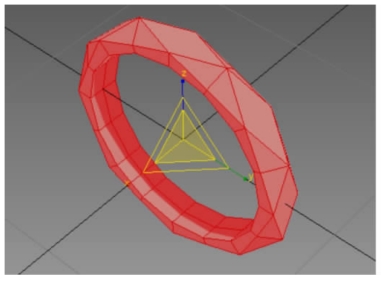

图4-15 选中整个元素
图4-16 “清除全部”
在使用“清除全部”工具后，戒指表面完全呈现刻面造型。随后进入边层级，鼠标点击选择框模式设置位置，并长按，切换框选择形式，选择圆形框
，选择的交叉模式处于开启状态

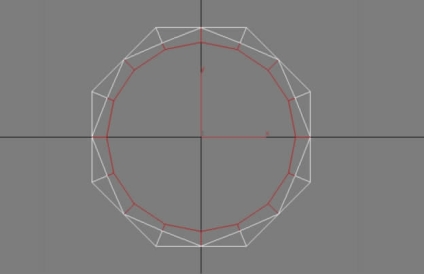

。按照图4-17所示，从左视图坐标原点位置点击拖动鼠标，选择内圈边线（图4-18）。

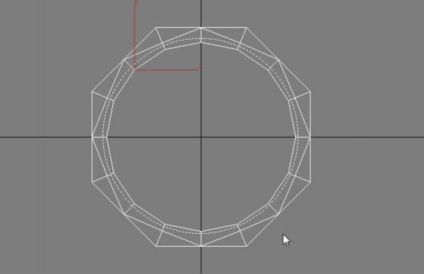

图4-17 圆形框选戒指内圈边线
图4-18 框选后的效果
在编辑菜单栏选择“反选”工具（图4-19），或者按下键盘“Ctrl+I”，完成边界方向选择。
使用边切角工具把选中的边进行切角编辑（图4-20），边切角参数如下。
●切角值：0.03mm
●边数：1
配合按下键盘“Ctrl”键双击循环选择戒指内圈两条棱线（图4-21）。
图4-19 使用“反选”工具

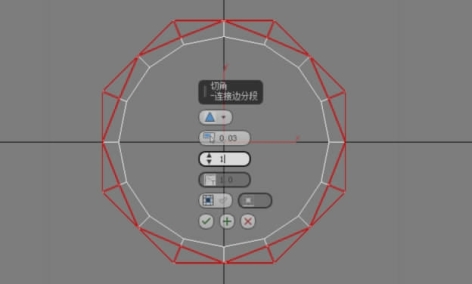

图4-20 边切角
图4-21 循环选择戒指内圈棱线

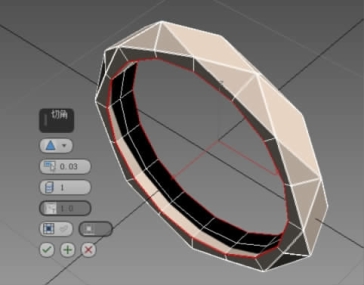

对选择的两条边棱进行切角处理，让棱角处产生限制光滑弧度的平行边线，这样可以让光滑弧度限制在新切角出来的边线之间。边切角参数如下（图4-22）。
●切角值：0.03mm
●边数：1

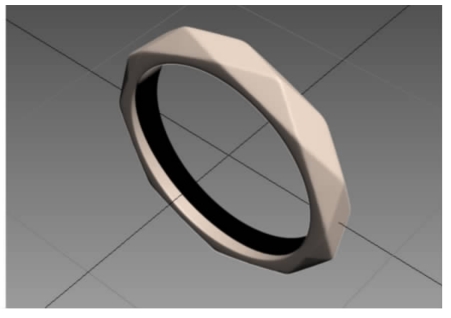

在细分曲面栏目里，选择“使用NURMS细分”选项，并把显示迭代次数设置为3，如图4-23所示。完整的模型效果见图4-24。也可以输出3ds、stl、iges等格式到渲染软件中去渲染，快速模拟逼真的实物效果。
图4-22 再次边切角
图4-23 细分曲面
图4-24 完成的效果
