精致方格纹刻面堡狮龙戒指款式案例
【摘要】：造型特征分析●管状体构造。图3-1“管状体”命令在创建面板的“标准基本体”中，选择“管状体”创建命令。在修改面板中，选中“Tube”（管状体）右击，在菜单里选择“转换为：可编辑多边形”，使用编辑多边形模式编辑该戒指造型。图3-19设置细分曲面图3-20开启细分曲面后的效果
造型特征分析
●管状体构造。
●外表面有棱角分明的凸起方格结构，使用多边形倒角工具产生。
图3-1 “管状体”命令
在创建面板的“标准基本体”中，选择“管状体”创建命令（图3-1）。
在左视图通过3次点击鼠标左键并拖动来设置管状体的外径、内径和高度，创建出一个圆柱体（图3-2）。
管状体创建后，进入修改面板，重设管状体的参数（图3-3）。
●半径1（外径）：7mm
●半径2（内径）：5.8mm
●高度（戒壁宽）：2mm
●高度分段：1
●端面分段：1
●边数：22
选中管状体，进入层次面板，在调整轴栏目里打开“仅影响轴”按钮，对齐栏目里点击“居中到对象”命令，如图3-4所示。这样能够把默认在一个端面上的坐标中心调整到对象中心位置。

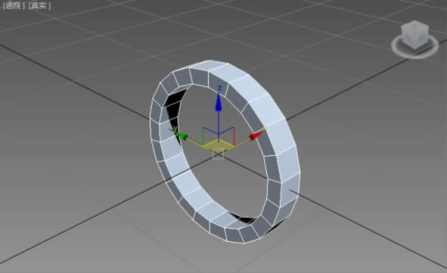

图3-2 创建管状体

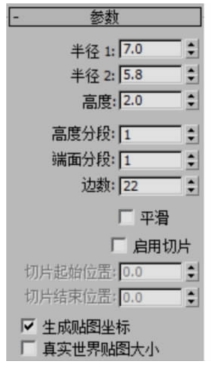

图3-3 设置管状体参数

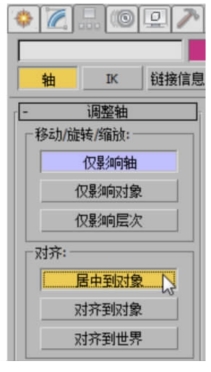

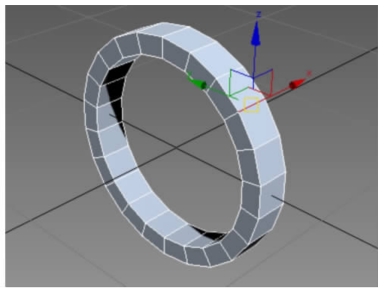

图3-4 居中对象中心
随后右键点击“移动选择”按钮
，在弹出的“移动变化输入”对话框中（图3-5），将圆柱体的位置调整到坐标原点（X、Y、Z三个轴向参数都修改为0）（图3-6）。

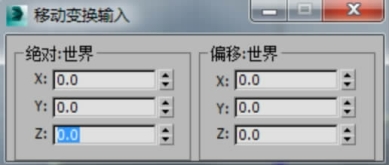

图3-5 “移动变换输入”对话框

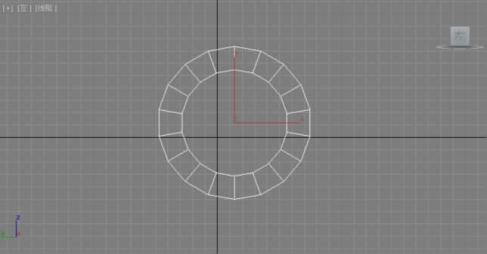

图3-6 物体坐标对齐系统坐标原点
提示：重设物体的中心到坐标原点，方便我们在后期制作过程中观察物体的对称情况，而且方便我们使用圆形框选模式时找到圆形框的中心点（坐标原点）。
在修改面板中，选中“Tube”（管状体）右击，在菜单里选择“转换为：可编辑多边形”，使用编辑多边形模式编辑该戒指造型（图3-7）。

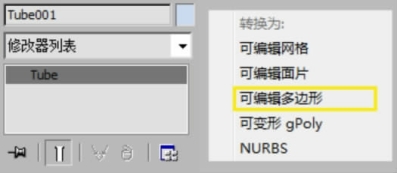

图3-7 把Tube转换为：可编辑多边形
进入边层级（图3-8）。在透视图中选中其中一条边，如图3-9所示。
图3-8 进入边层级
图3-9 选中其中一条边

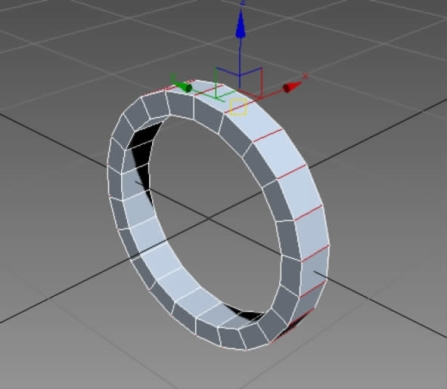

采用环形选择模式，选取相同属性的边。图3-10为环形选择后的效果。
图3-10 环形选择后的效果
提示：环形选择模式可以在选择一条边后，再点击“选择”栏目里的“环形”工具按钮（图3-11）来实现，也可以通过按下键盘“Shift”键同时点击相同属性的另外一条边来实现。
随后按下键盘“Ctrl”键的同时，切换到多边形层级（图3-12），通过关联边的模式选中外圈的全部多边形（图3-13）。
图3-11 环形选择
图3-12 切换子层级
点击多边形“倒角”设置按钮，切换为“按多边形”倒角模式（图3-14）。设置倒角参数如下。
●倒角类型：按多边形
●高度：0.3mm
●收缩比例：-0.45%

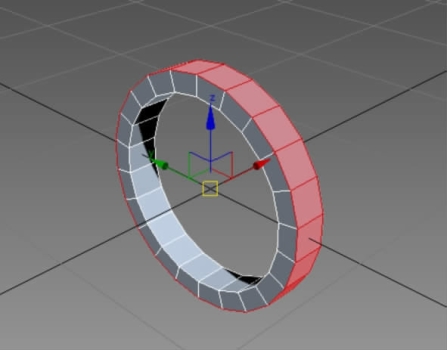

图3-13 关联模式选取多边形

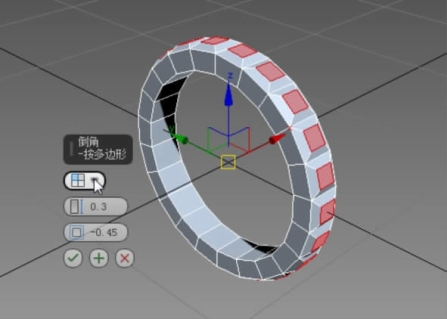

图3-14 选择“按多边形”倒角模式
设置完成后，可以旋转视角，观察倒角后的物体效果。
提示：倒角和挤出都可以让多边形的面向外延展，产生凸起。倒角的功能更为丰富，可以通过高度设置凸起的距离；通过收缩比例来控制凸起是被放大还是缩小，正值为放大，负值为缩小，当然收缩比例也可以设置为0，可以产生一组平行轮廓。
进入边层级，鼠标点击“选择框模式”设置位置，并长按，切换框选选择形式，选择“圆形框”
，选择的交叉模式处于开启状态
。按照图3-15所示，从左视图坐标原点位置点击拖动鼠标，选择内圈边线，框选后效果见图3-16。
在编辑菜单栏选择“反选”工具，或者按下键盘“Ctrl+I”，完成边界方向选择，而后进行边切角（图3-17）。边切角参数如下。

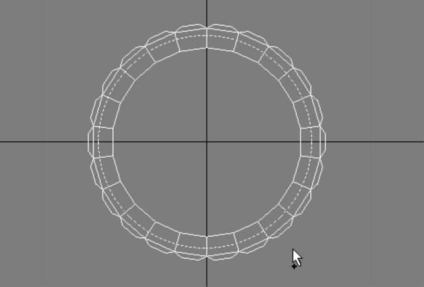

图3-15 使用圆形选择框选边

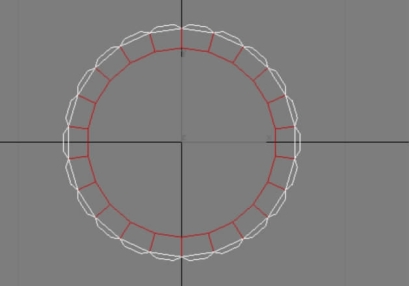

图3-16 框选后的效果

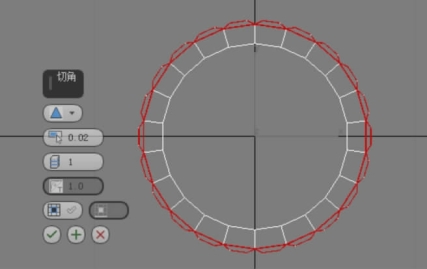

图3-17 边切角
●切角量：0.02mm
●边数：1
按下键盘“Ctrl”键双击“循环选择两条边棱”，并使用边切角工具进行切角处理（图3-18），边切角参数如下。
●切角量：0.06mm
●边数：1

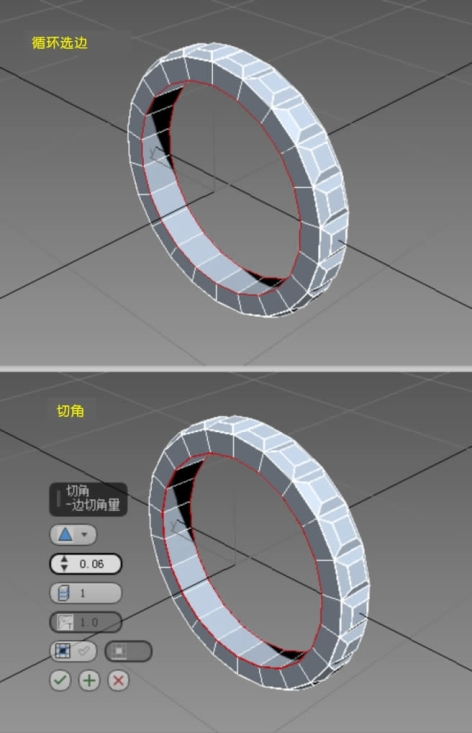

图3-18 循环选择内边棱并切角

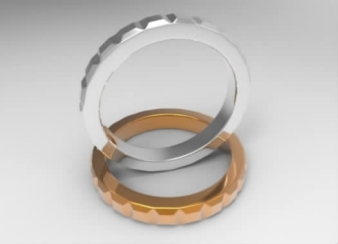

在细分曲面栏目里，勾选“使用NURMS细分”选项，并把显示迭代次数设置为3（图3-19）。开启细分曲面后的效果见图3-20。完成的造型可以输出3ds、stl、iges等格式到渲染软件中去渲染，快速模拟逼真的实物效果。
图3-19 设置细分曲面

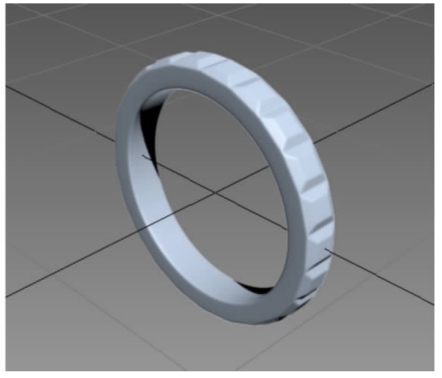

图3-20 开启细分曲面后的效果
