DIY教程:制作对称猫耳造型戒指

【摘要】:造型特征分析●戒圈主体呈现平行面结构,可以使用多边形“挤出”工具产生。使用边循环选择方式选择整个戒圈轮廓边,对整个戒圈轮廓进行边切角处理。

造型特征分析

●戒圈主体呈现平行面结构,可以使用多边形“挤出”工具产生。

●猫耳造型需要使用“快速切片”工具增加顶点并移动调整顶点产生。

●左右对称的结构,可以通过实例镜像方式复制产生。

●戒圈棱角明显,可以使用边切角来实现。

在开启软件后,首先在透视图点击“真实”选项,在弹出菜单中选择“边面”显示模式。然后在创建面板的“标准基本体”中,选择“管状体”创建命令(图2-1)。在左视图点击鼠标左键并拖动创建出一个管状体(图2-2)。

图2-1 “管状体”创建命令

图2-2 在左视图创建管状体

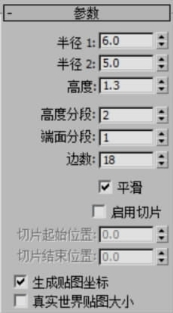

进入修改面板,修改管状体的参数(图2-3)。

图2-3 设置管状体参数

●半径1(外径):6mm

●半径2(内径):5mm

●高度(戒壁宽):1.3mm

●高度分段:2

●端面分段:1

●边数:18

●其他参数使用默认值

提示:也可以使用“键盘输入”工具创建管状体。在创建面板中,选择“管状体”工具,并在键盘输入栏里输入相应的内径、外径、高度参数,点击“创建”按键即可,这里的X、Y、Z可以设置为默认值0。这样创建出来的管状体的中心坐标将直接处在坐标原点位置(图2-4)。

选中管状体,进入层次面板,在“调整轴”栏目里打开“仅影响轴”按钮,“对齐”栏目里点击“居中到对象”命令,如图2-5所示。这样能够把默认在一个端面上的坐标中心调整到对象中心位置。

图2-4 键盘输入栏

图2-5 调整轴“居中到对象”

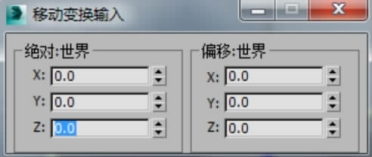

在居中管状体中心后,由于无法确定中心点的具体空间位置,那么需要通过右键点击“移动选择”按钮,在弹出的移动变换输入对话框里,将圆柱体的中心点绝对坐标位置调整到系统坐标原点,即将X、Y、Z三个轴向参数都修改为0(图2-6、图2-7)。

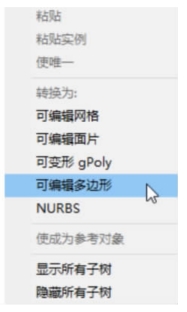

在修改面板里选择管状体“Tube”(图2-8),右击图标,在弹出菜单中选择“可编辑多边形”(图2-9),并进入多边形层级。

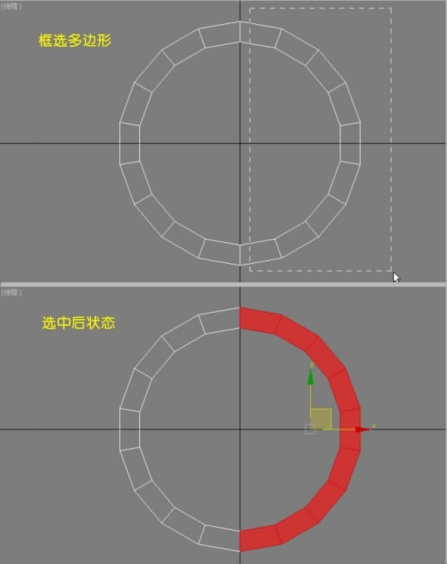

在左视图框选纵坐标轴一侧的多边形(图2-10)。选择后,多边形呈现红色。

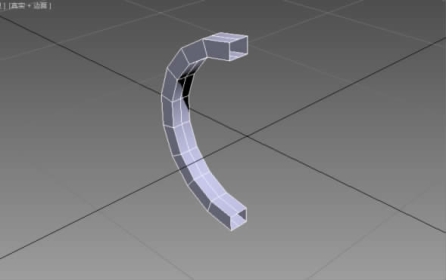

删除选中的多边形,保留半个圆的多边形(图2-11)。

图2-6 设置绝对:世界坐标值

图2-7 中心位置处于坐标原定位置的管状体

图2-8 选择Tube

图2-9 转换为:可编辑多边形

关闭多边形层级,在左视图选择“镜像”工具,使用戒圈原本坐标关系来镜像复制戒圈,克隆当前选择选项使用“实例”(图2-12)。

提示:复制选项仅仅是把物体设定按照轴向复制出来一个新的物体,两个物体之间不发生关联。但“实例”、“参考”两个选项是两个较为特殊的复制选项,复制后产生的新物体与原物体相互关联,调整了其中一个的属性,另外一个也将跟随产生变化。如果要消除关联关系,需要再次转化可编辑多边形。

图2-10 选择多边形(半个圈)

图2-11 删除后保留半个圆

图2-12 实例镜像复制

选择其中一个多边形进行编辑,见图2-13,在左视图选择了右边的多边形进行编辑,点击进入边层级。

图2-13 两个位置都可以进入边层级

在“编辑几何体”栏目里面使用“快速切片”工具(图2-14),对戒圈进行快速切割,产生如图2-15所示的特征边线。由于左右两半戒圈是实例关系,因此在切完右边的戒圈后,左边的半个戒圈同样会产生对应的特征边线。

图2-14 选择“快速切片”工具

图2-15 切片产生特征边线

图2-16 选择进入顶点层级

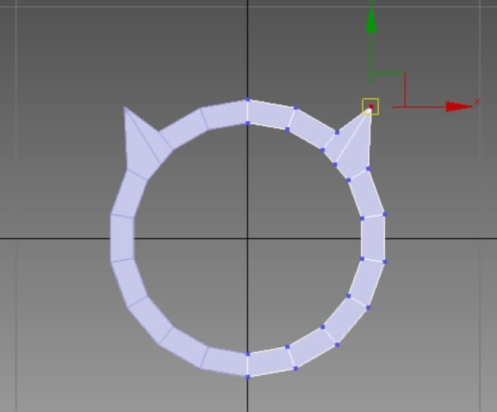

切换到顶点层级,框选如图2-16所示的特征顶点,移动调整到如图2-17所示的位置。

提示:选择的方式有框选和点选,在没有关闭“忽略背面”选项的情况下,框选能把框到的顶点全部选中(图2-17)。框选后,选中了两个顶点,但是点选,一次只能选择一个,遇到前后叠加在一起的情况,点选就会造成漏选。在点多杂乱的情况下,如果使用框选方式有可能会多选。因此,选择后要多视图配合观察选择情况,避免错选后调整而引起的变形。

图2-17 选择并移动顶点

切换框选模式的形状,默认情况下选择框是方形,这里我们切换成圆形(图2-18)。从坐标原点位置拖动框选戒圈内壁顶点,稍稍下移0.2mm。这样的调整可以让戒圈下部变薄,顶部稍厚,中间是渐变过渡的厚度(图2-19)。

提示:编辑调整顶点后,需要把作业两半戒圈附加在一起,但是由于使用了实例方式复制,两个物体相互关联无法附加在一起,需要再次转换为可编辑多边形才能附加。附加工具和操作见图2-20、图2-21。

进入顶点层级(图2-22),戒圈是由左右两半附加起来的,中间的接缝并没有熔合焊接起来,只是在视觉上堆叠在一起,因此需要使用顶点焊接工具,把叠在一起的顶点焊接起来,让整个模型封闭。

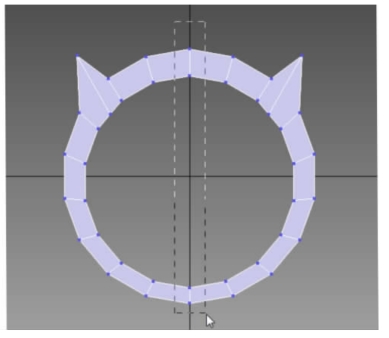

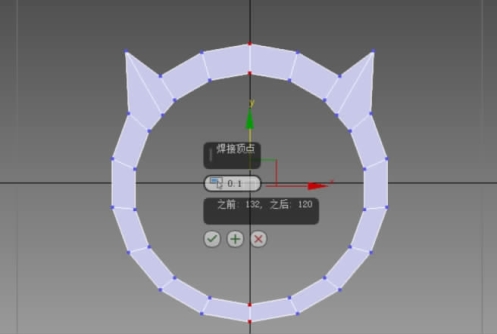

在左视图框选中间需要焊接的顶点,见图2-23。使用“焊接设置”工具,点击会弹出如图2-24所示的提示,确认点击“√”就可以了。

图2-18 圆形框选顶点

图2-19 选择并移动顶点

图2-20“附加”工具

图2-21 选择并附加

图2-22 选择进入顶点层级

图2-23 选择需要焊接的顶点

图2-24 焊接设置

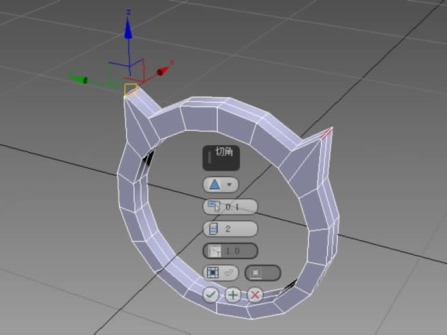

进入边层级,选择猫耳的特征边线,使用边“切角”工具,对猫耳位置进行切角处理,切角的设置参数为0.1mm(图2-25)。

提示:边切角的目的是为了让模型产生明显的边棱。切角会在对应的边位置产生新的边线,在相应的狭小位置就产生了限制变形的结构,从而可以通过边切角大小来控制物体的圆角弧度大小。

同样对图2-26所示的边进行切角处理。

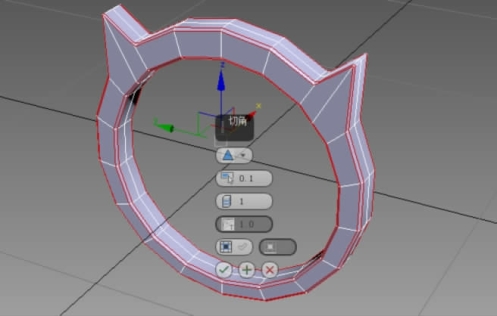

使用边循环选择方式选择整个戒圈轮廓边(图2-27),对整个戒圈轮廓进行边切角处理。切角参数为0.1mm(图2-28)。

图2-25 猫耳结构位置边切角

图2-26 再次边切角

图2-27 循环选择边

图2-28 选中轮廓边并切角处理

提示:循环选择方式选择栏目里有“循环”选择按钮(图2-29),在选择其中一节边后,点击循环工具,就可以实现相同属性边的循环选择。当然还可以使用双击边的方式实现循环选择。图2-27中,为了实现4条循环边的同时选择,需要同时按下键盘的“Ctrl”键来实现多选。

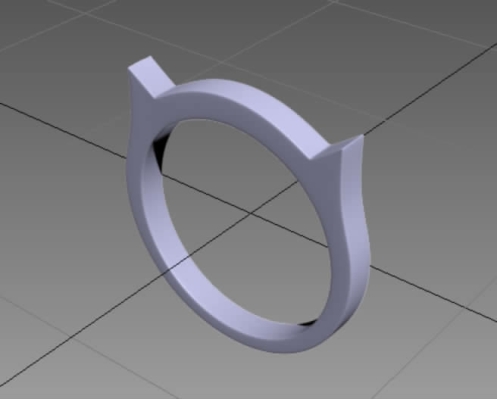

勾选使用“细分曲面”栏目的“使用NURMS细分”选项给物体添加圆滑,把显示迭代次数设置为3或4,其他设置为默认值(图2-30)。细分曲面设置的效果如图2-31所示。

图2-29 “循环”选择按钮

图2-30 细分曲面设置

提示:迭代次数越高,物体光滑级别越高,但设置太高将耗费电脑的大量内存资源,容易造成电脑死机。

图2-31 细分曲面设置的效果

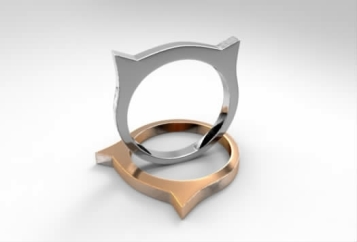

完成后可以输出stl、3ds、iges等格式,放到渲染软件里面渲染,从而模拟出逼真的实物效果。
