绘制衬衫参考制图：如何转移原型省量与绘制顺序
【摘要】：使用原型绘制参考制图时，通常要依据服装的款式特点将原型的省量转移到相应的位置上之后再附着原型。绘制本款衬衫的参考制图，需要将原型的省量事先转移到前领围线位置上，然后按照如下顺序绘制参考制图。

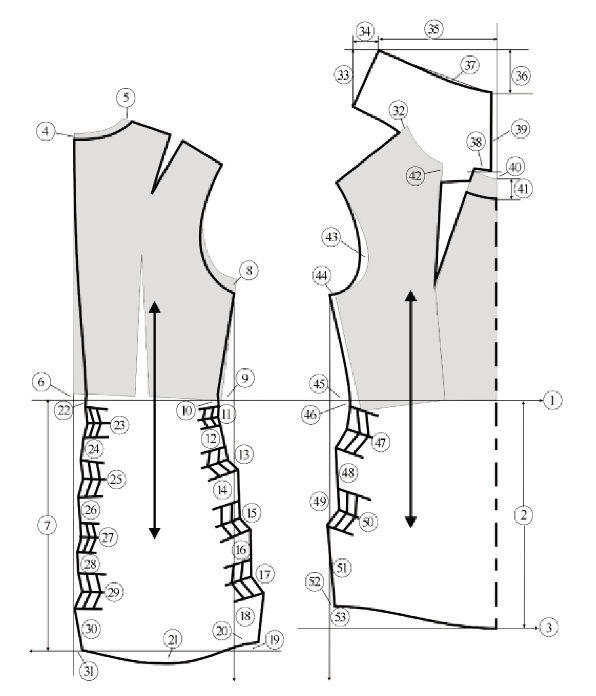

使用原型绘制参考制图时，通常要依据服装的款式特点将原型的省量转移到相应的位置上之后再附着原型。绘制本款衬衫的参考制图，需要将原型的省量事先转移到前领围线位置上，然后按照如下顺序绘制参考制图（图5-73）。
1.腰节线
将前身衣片上腰节标记点与原型腰节位置对齐，画一条水平线作为腰节线，并延长至后身衣片所需的位置。
2.前衣长
在前中心线上，从前衣片腰围线处画垂线至实际前衣长位置。
3.前身衣片下平线
过前衣长下端点画一条水平的前衣长下平线。
4.前身胸围
过实际前身衣片的袖窿下点画一条垂线与前身下平线相交。
5.后领中心
实际身片通常会在原型的基础上将后领深开深一些，绘制参考制图时，要根据开深的尺寸定原型的后领中心点位置。即实际领深开深了多少，此时要将原型的后领中心点提高相应尺寸。此时可能会发现原型的前、后身腰节并不在一个水平位置上，会发生如图中A所示的一个差距尺寸，这是由收腰量的多少来决定的。按照实际发生的尺寸标注即可。
6.后衣长
在后中心线上，从腰围线向下画垂线至实际后衣长位置。
7.后身衣片下平线
过后衣长下端点画一条水平的后衣长下平线。
8.后身衣片胸围
过实际后身衣片的袖窿最低点画一条垂线与后身衣片下平线相交。
9.细节尺寸
对比原型在其他部位添加辅助线，在每个需要控制尺寸的位置上标注实际尺寸，以能够提示每个细节尺寸的控制方法为准。
图5-73
