【摘要】：学习绘制参考制图有两个意义：一是知道了参考制图的来历，通过绘制参考制图可以达到“印证”平面结构制图的原理。二是有了绘制参考制图的能力，可以将自己创意的优秀样板发表出来，提供给更多人参考制作出漂亮的服装。制作参考制图的步骤如下：1.接合样板把衣身裁片样板接合在一起，注意：前过肩片与前中片不留间隙对合，前中心呈一条直线。绘制参考制图能够“印证”以前学过的结构制图。

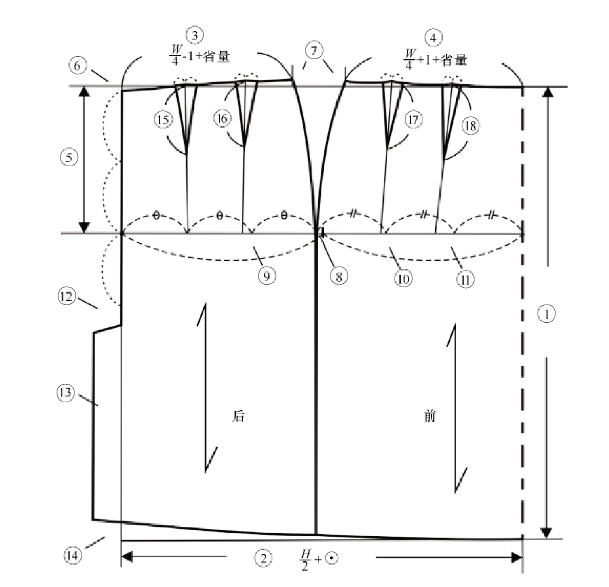

应用四分法绘制西服裙参考制图的方法如图6-18所示，绘图步骤如下。

1.拼合前、后裙片样板

以保证前、后裙片上的纱向线平行而且垂直为准，将前、后裙片轮廓线上侧缝位置的合印点对齐。

pagenumber_ebook=139,pagenumber_book=126

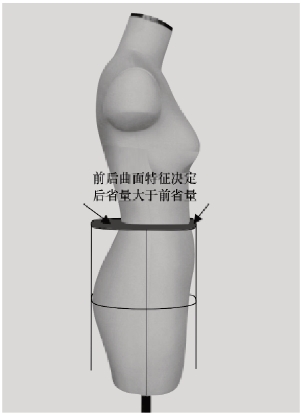

图6-16

pagenumber_ebook=139,pagenumber_book=126

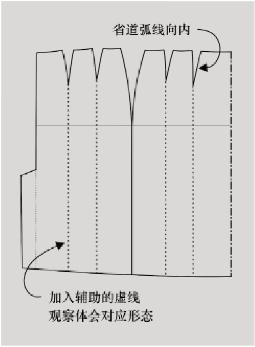

图6-17

pagenumber_ebook=139,pagenumber_book=126

图6-18

2.画辅助线

（1）前裙片是一片整片，要将前中心线画为连折线。

（2）过前裙片上的前腰中心点，画出上平线，延长至后裙片。

（3）过前裙片底边画出下平线，延长至后裙片。

（4）画前、后裙片的臀围线。

（5）过后裙片后腰围中心点，画出后中心线，与下平线垂直相交。

在所有需要标记公式、比例、定寸的位置上标注，如图6-18所示。

3.标注公式、比例关系、定寸

（1）前腰围公式为：。其中，W为人台的净腰围尺寸，1cm是侧缝后移的调整尺寸，省量以产生在前腰围线上的两个省量之和为准。

（2）后腰围公式为：。注意，侧缝后移的量可以不是定量，它与裙身上侧缝后移的多少成比例关系。

（3）将臀围尺寸分为两等份，标记出与实际侧缝之间的后移尺寸。或者用±调整尺寸。

（4）臀围公式为：。H为人台的净臀围尺寸，⊙为半身臀围余量。

（5）省位：每个省宽的中心点，过省尖画延长线与臀围线相交，把前、后裙片的臀围尺寸各分为三等份，标记出各延长线与等分点的定寸⊙。

其他定寸以实际产生的尺寸为准，标记在相应位置上。

绘制裙子参考制图的顺序仍然是先公式，后比例，最后标定寸。以能够最大限度地使制图可以随不同穿着对象的实际腰围、臀围尺寸的变化而成比例地放大或者缩小为原则。
