图3-19制造隔框零件使用的成套样板4.切面样板对于形状复杂的立体零件，必须用一组切面样板才能把零件的形状控制住，如图3-20所示。如果对形状复杂的模具采用数控加工和数控测量，则有时可以不用切面样板。图3-214 种切面样板及其用途图3-22成套切面样板组合5.下料样板、切钻样板、夹具样板它们分别用于：在下料设备中下料，在具有复杂立体形状的零件上切割边缘和钻孔，制造装配夹具。......
2023-07-18
拓绘样板纸展开图：了解样板与人体的对应
【摘要】：用样板纸拓取裁片展开图，是为了体会样板是如何对应人体的。无论是用平面结构制图的方法还是用立体裁剪的方法，这些基准尺寸都是衡量和判断样板准确程度的参照依据。图3-23人台体表的展开图将人台的曲面分解成了几个平面图形。设置模型线时，模型线已经将这些曲面分割出来，而展开图则是用平面的形式予以表现，这样一来对于各个部位所对应的服装样板形态就应该有一个较明确的认识了。

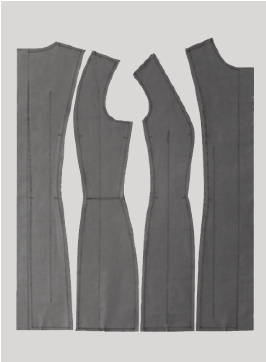

用样板纸拓取裁片展开图（图3-24），是为了体会样板是如何对应人体的。从而对人体曲面特征有一个全面的认识，这对以后应用人台制作服装样板非常有帮助。无论是用平面结构制图的方法还是用立体裁剪的方法，这些基准尺寸都是衡量和判断样板准确程度的参照依据。把这些尺寸熟记在心以后，无须缝合确认，只要把样板拼合起来进行比对，用肉眼观察一下样板，对照一下基准尺寸，就可以判断出哪里有问题了。每位样板师心里应该早已了解对应人体的各裁片所具备的一些基准尺寸，如前后差、落肩量、省量等，但具体到一个有特定服种用途的人台，这些基准尺寸仍需再做确认。这样对于准确地把握产品板型风格，维持板型风格的一贯性均很有帮助。
图3-23

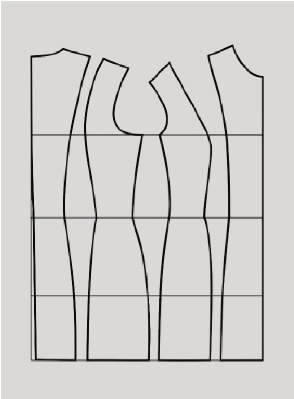

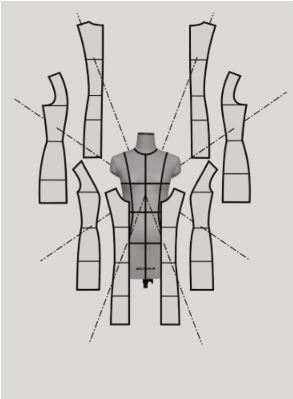

人台体表的展开图将人台的曲面分解成了几个平面图形。设置模型线时，模型线已经将这些曲面分割出来，而展开图则是用平面的形式予以表现，这样一来对于各个部位所对应的服装样板形态就应该有一个较明确的认识了。这是以后判断服装样板正确与否的基本依据（图3-25）。
图3-24
图3-25
人体是一个不规则的多面体，全由曲面构成，几乎没有平面。纺织材料都是平面的，那么服装的裁片样板是如何对应人体的呢？这是理解服装样板的基础。取下人台体表样板就是为了实现认识人体体表曲面特征的目的，所以它是学习立体裁剪（包括平面结构制图）的入门功课。
