圆轴扭转横截面内力：探析扭矩现象
【摘要】：下面以图6-8所示两端承受外力偶矩M 作用的圆轴为例，说明求任意横截面m-m 上内力的方法。用一假想截面沿m-m 将轴截开，任取一段（如左段），如图6-8所示。由于圆轴是平衡的，因此截取部分也处于平衡状态，根据力偶的性质，横截面m-m 上必有一个内力偶矩与外力偶矩m 平衡，我们把这个内力偶矩称为扭矩，用符号T 表示，单位为N·m 或kN·m。求扭矩时，在截面上均按正向画出扭矩，若所得为负，则说明扭矩转向与假设方向相反。
要研究受扭杆件的应力和变形，首先要计算内力。圆轴横截面上的内力仍通过截面法来进行分析。下面以图6-8（a）所示两端承受外力偶矩M 作用的圆轴为例，说明求任意横截面m-m 上内力的方法。
用一假想截面沿m-m 将轴截开，任取一段（如左段），如图6-8（b）所示。由于圆轴是平衡的，因此截取部分也处于平衡状态，根据力偶的性质，横截面m-m 上必有一个内力偶矩与外力偶矩m 平衡，我们把这个内力偶矩称为扭矩，用符号T 表示，单位为N·m 或kN·m。由平衡条件∑M=0 得
所以
若取右段为研究对象，如图6-8（c）所示，由平衡条件∑M=0 得
所以
(https://www.chuimin.cn)
与取左段为研究对象结果相同。分析表明，扭转时，任一截面上扭矩的大小可由下式确定：
T=截面一侧（左或右）所有外力偶矩的代数和
为了使从左、右两段求得同一截面上的扭矩正负号相同，通常对扭矩的正负号作如下规定：用右手螺旋法则，大拇指指向横截面外法线方向，扭矩的转向与四指的转向一致时，扭矩为正，反之为负，如图6-9 所示。求扭矩时，在截面上均按正向画出扭矩，若所得为负，则说明扭矩转向与假设方向相反。
当轴上作用有多个外力偶时，须按外力偶所在的截面将轴分成数段，逐段求出其扭矩。

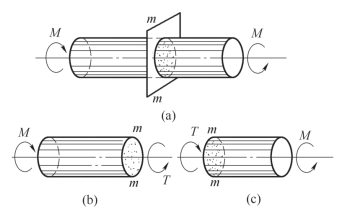

图6-8 截面法确定圆轴横截面上的扭矩

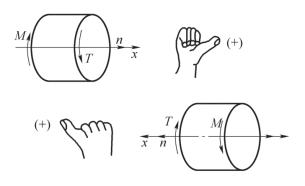

图6-9 扭矩的正负
