圆轴扭转：概念解析和应用探讨
【摘要】：在日常生活及工程实际中，有很多承受扭转的构件。以扭转变形为主的构件称为轴。在生产实际中圆轴用得较多，本章只研究圆轴的扭转问题。图6-2汽车转向轴图6-3丝锥钻杆图6-4钻探机钻杆汽车方向盘图6-5汽轮机带动发电机转动图6-6电动机带动传动轴转动在两外力偶作用下，轴产生扭转变形，其中杆件任意两截面间相对转动的角度称为扭转角，用φ 表示。
在日常生活及工程实际中，有很多承受扭转的构件。例如汽车转向轴（图6-2），当汽车转向时，驾驶员通过转向盘把力偶作用在转向轴的上端，在转向轴的下端则受到来自转向器的阻力偶作用；当钳工攻螺纹时（图6-3），加在手柄上的两个等值反向的力组成力偶，作用于锥杆的上端，工件的反力偶作用在锥杆的下端。又如钻探机的钻杆（图6-4）、火力发电厂汽轮机带动发电机转动的传动轴（图6-5）以及电动机带动的传动轴（图6-6）等。这些杆件的受力特点是：杆件两端受到一对大小相等、转向相反、作用面与轴线垂直的力偶作用。其变形特点是：杆的各横截面都绕轴线发生相对转动。这种变形称为扭转变形。以扭转变形为主的构件称为轴。
在生产实际中圆轴（横截面为圆形或圆环形）用得较多，本章只研究圆轴的扭转问题。
图6-2 汽车转向轴
图6-3 丝锥钻杆
图6-4 钻探机钻杆
汽车方向盘

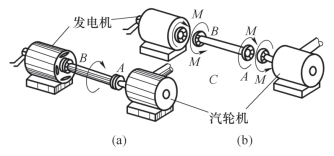

图6-5 汽轮机带动发电机转动
图6-6 电动机带动传动轴转动
在两外力偶作用下，轴产生扭转变形，其中杆件任意两截面间相对转动的角度称为扭转角，用φ 表示。如图6-7 中的φ 角就是截面B 相对于截面A 转过的扭转角。同时，杆件表面的纵向线也转了一个角度γ，变为螺旋线，γ 称为切应变。
图6-7 圆轴扭转
