反渗透装置的应用和原理
【摘要】：目前反渗透装置有板框式、管式、卷式和中空纤维式四种类型。管式装置是把膜浇铸在直径为0.32～2.54cm的多孔支撑管上制成。含盐水由一端流入导流隔网，从另一端流出，透过膜的淡化水沿多孔支撑材料流动，由中间集水管引出。图6-12卷式膜装置示意图中空纤维式装置是把纤维定向平行放置于开孔的中心管上而成。该装置特点是，膜的装填密度最大而且不需外加支撑材料。表6-5各种形式反渗透器的性能比较①①原水5000mgNaCt/L。
目前反渗透装置有板框式、管式、卷式和中空纤维式四种类型。
板框式装置是由隔板、膜、支撑板、膜的排列顺序多层交替重叠压紧制成的。隔板表面上有许多沟槽，在压力作用下，透过膜的淡化水在隔板内汇集并引出。板框式膜组件组装、操作较方便，但机械强度要求较高。
管式装置是把膜（例如纤维素酯）浇铸在直径为0.32～2.54cm的多孔支撑管上制成。这些支撑管由玻璃纤维、陶瓷、炭、多孔塑料及不锈钢制成，支撑管必须有足够强度承受进料压力。这些管子被挤压或铸入每一端的管板内，整个管束。外围一个低压套管收集透过液。当高压进料进入管内腔，透过液通过膜和支撑管进入套管，通过透过液出口而流出。

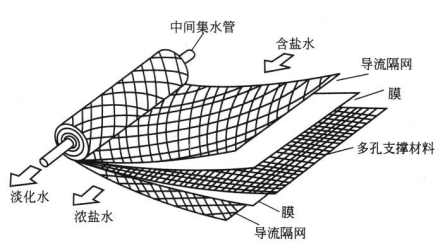

卷式装置如图6-12所示，由片状膜围绕一开孔的聚氯乙烯或聚丙烯中心管卷绕制成。把导流隔网、膜和多孔支撑材料依次叠合，用胶粘剂沿三边把两层膜粘接密封，另一开放边与中间淡水集水管连接，再卷绕一起构成膜组件。含盐水由一端流入导流隔网，从另一端流出，透过膜的淡化水沿多孔支撑材料流动，由中间集水管引出。
图6-12 卷式膜装置示意图
中空纤维式装置是把纤维定向平行放置于开孔的中心管上而成。纤维用一种特殊的环氧树脂封装，在其一端形成一管板。该管板被机械力加工成中空纤维的开口端。透过纤维管壁的淡化水沿中心通道从开口端引出。该装置特点是，膜的装填密度最大而且不需外加支撑材料。
各种形式反渗透器的主要性能见表6-5。
表6-5 各种形式反渗透器的性能比较①
①原水5000mgNaCt/L。脱盐率92%～96%。
