电解槽结构及极板电路优化方案
【摘要】：电解槽的形式多采用矩形。翻腾式的极板采取悬挂方式固定，防止极板与池壁接触，可减少漏电现象，更换极板较回流式方便，也便于施工维修。图3-18电解槽回流式（平面图）；翻腾式极板间距对电耗有一定的影响。电源的整流设备应根据电解所需的总电流和总电压进行选择。另外在单极性电解槽中，有可能由于极板腐蚀不均匀等原因造成相邻两块极板碰撞，会引起短路而发生严重安全事故。图3-19电解槽的极板电路单极性电解槽；双极性电解槽
电解槽的形式多采用矩形。按水流方式可分为回流式和翻腾式两种，如图3-18所示。回流式电解槽内水流的路程长，离子能充分地向水中扩散，电解槽容积利用率高，但施工和检修困难。翻腾式的极板采取悬挂方式固定，防止极板与池壁接触，可减少漏电现象，更换极板较回流式方便，也便于施工维修。

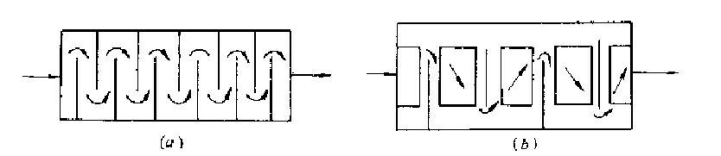

图3-18 电解槽
（a）回流式（平面图）；（b）翻腾式（纵剖面图）
极板间距对电耗有一定的影响。极板间距越大，则电压就越高，电耗一也就越高，但极板间距过小，不仅安装不便，材料用量也大，而且给施工带来困难，所以极板间距应综合考虑各种因素后确定。
电解法采用直流电源。电源的整流设备应根据电解所需的总电流和总电压进行选择。
目前国内采用的电解槽，根据电路分单极性电解槽和双极性电解槽两种，如图3-19所示。双极性电解槽较单极性电解槽投资少。另外在单极性电解槽中，有可能由于极板腐蚀不均匀等原因造成相邻两块极板碰撞，会引起短路而发生严重安全事故。而在双极电解槽中极板腐蚀较均匀，相邻两块极板碰撞机会少，即使碰撞也不会发生短路现象。因此采用双极性电极电路便于缩小极跟，提高极板的有效利用率，降低造价和节省运行费用。由于双极性电解槽具有这些优点，所以国内采用的比较普遍。

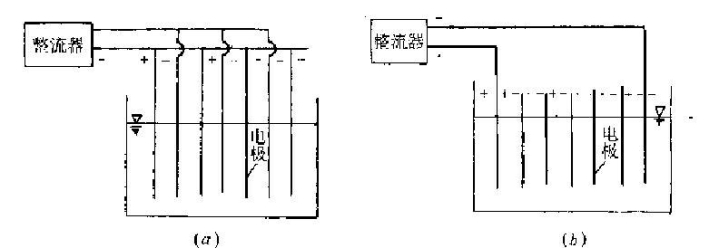

图3-19 电解槽的极板电路
（a）单极性电解槽；（b）双极性电解槽
