长虹KFR-25GW/BQ型空调器显示通信故障解决方法
【摘要】：故障分析与检修：显示通信故障，一般是室内外机之间的连线及控制电路有故障，其显示代码见表4-19。经检查，最终是IC05损坏，将其换新后，故障排除。但当交流电处于正半周，即相线电位大于零线电位时，室外机中的CPU脚发出信号，通过Q500、IC501、通信线、IC06等送入室内机CPU的脚，以实现室内机的自动控制。因此，在变频空调器出现通信故障时应重点检查图4-63和图4-67所示电路。
故障分析与检修：显示通信故障，一般是室内外机之间的连线及控制电路有故障，其显示代码见表4-19。经初步检查室内外机的连接线均完好，因此，这时应进一步检查室内外机组中的控制板电路，其电路原理图分别如图4-66和图4-67所示。
在图4-66（见书后插页）和图4-67（见书后插页）中，用于通信电路的元器件主要有IC30（61）、（62）脚外接的IC06、IC05和IC800（47）、（48）脚外接的Q500、IC500、IC501等，其工作原理图如图4-68所示。
经检查，最终是IC05（TLP741J）损坏，将其换新后，故障排除。
小结：在图4-68中，通信电路采用220V交流电载波方式进行室内发送/室外接收或室外发送/室内接收。但它需过零电路产生交流电的过零信号（过零电路见图4-64，过零信号见图4-65）。当交流电处于负半周，即零线电位大于相线电位时，在过零电路产生的过零信号的作用下，由室内机CPU（IC30）（62）脚发出高电平信号，经IC31的⑦、⑩脚反向后，使IC05①、②脚导通，IC05的④、⑤脚导通，室内机发出的信号通过室内外通信线和室外机中的D500、R503、IC500送入室外机CPU（IC800 TSK88N）的（47）脚，以实现室外机的自动控制。但当交流电处于正半周，即相线电位大于零线电位时，室外机中的CPU（48）脚发出信号，通过Q500、IC501、通信线、IC06等送入室内机CPU的（61）脚，以实现室内机的自动控制。因此，在变频空调器出现通信故障时应重点检查图4-63和图4-67所示电路。

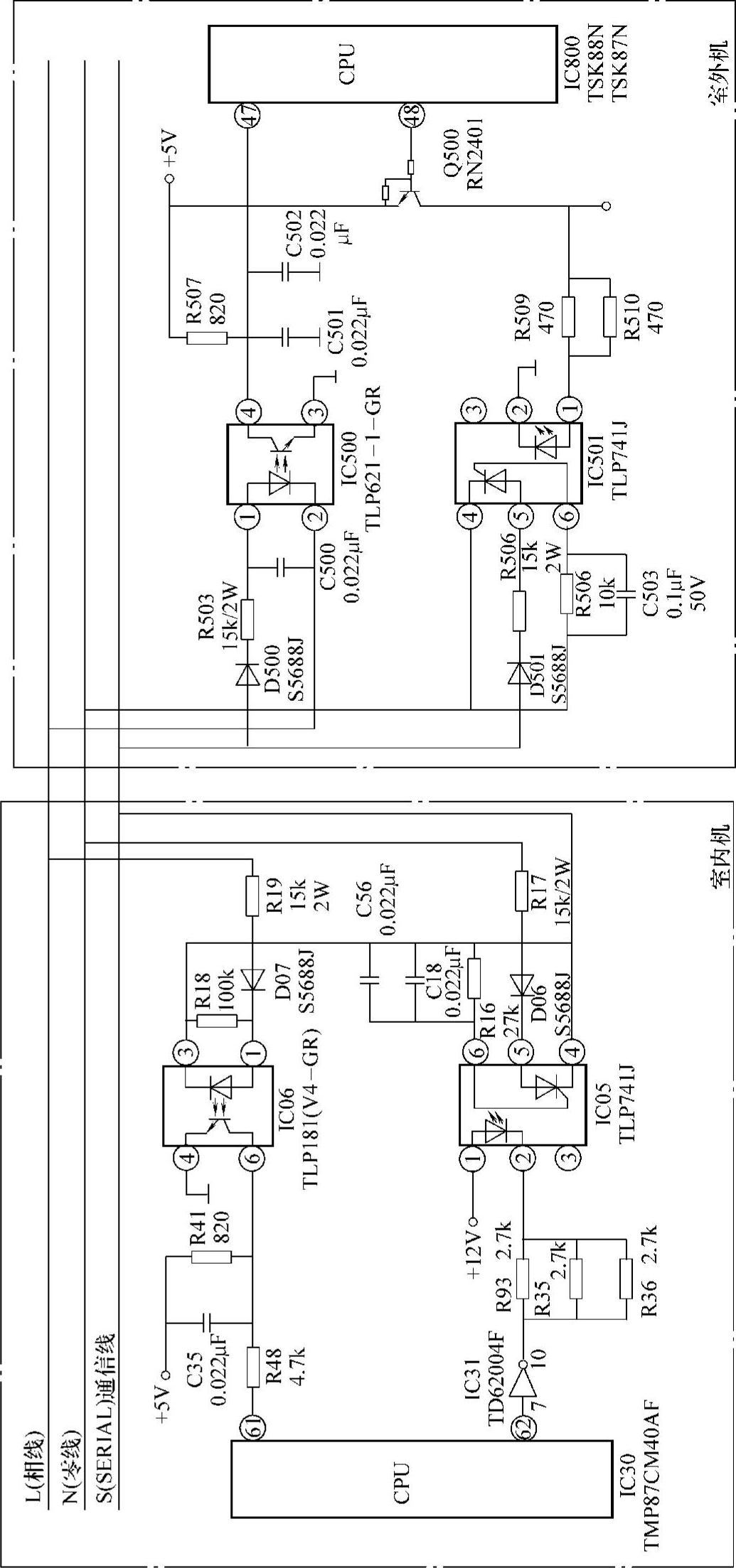

图4-68 室内机与室外机半双工串行通信电路工作原理图
注：该图仅供参考。
