长虹KFR-25GW/BQ型空调器出现无规律保护关机问题解决方法
【摘要】：故障分析与检修：无规律保护关机一般是保护检测电路有故障。图4-64 过零检测电路原理图经进一步检查，未见有明显损坏元器件，但将IC04换新后，故障排除。在电路及市网电压正常时，通过R13检测电阻，会使D05有整流电流输出，并通过IC04①、③脚内接发光二极管至市网电压输入线路的N端构成回路。当市网电压过低或过零检测电路异常时，IC30微控制器就会发出停止指令。
故障分析与检修：无规律保护关机一般是保护检测电路有故障。检修时可首先注意检查室内机IC30（T-P87C-40AF）微控制器的引脚电压，结果发现IC30的⑬⑬脚电压极不稳定，时有时无，因而怀疑外接的过零检测电路有不良元器件。其电路原理图如图4-64所示。

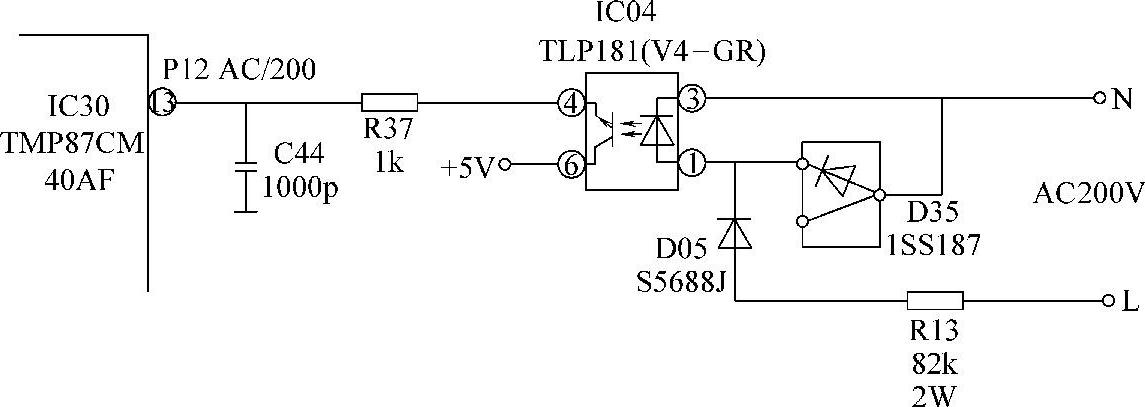

图4-64 过零检测电路原理图
经进一步检查，未见有明显损坏元器件，但将IC04换新后，故障排除。
小结：在图4-64中，IC30（T-P87C-40AF）的⑬脚用于过零保护，IC04（TLP181）为光耦合器，它与D05、R13等组成过零检测电路。在电路及市网电压正常时，通过R13检测电阻，会使D05有整流电流输出，并通过IC04①、③脚内接发光二极管至市网电压输入线路的N端构成回路。因而，由于IC04①、③脚有电流通过，其内置发光二极管有光线射出，使IC04的⑥、④脚内置光耦晶体管导通，+5V电压通过IC04的⑥、④脚及R37为IC30⑬脚提供一个识别信号，使IC30进入正常工作状态。当市网电压过低或过零检测电路异常时，IC30微控制器就会发出停止指令。但过零检测电路主要是为室内外机半双工串行通信电路提供过零信号，如图4-65所示。因此，当过零检测电路故障时，首先表现的是通信故障。

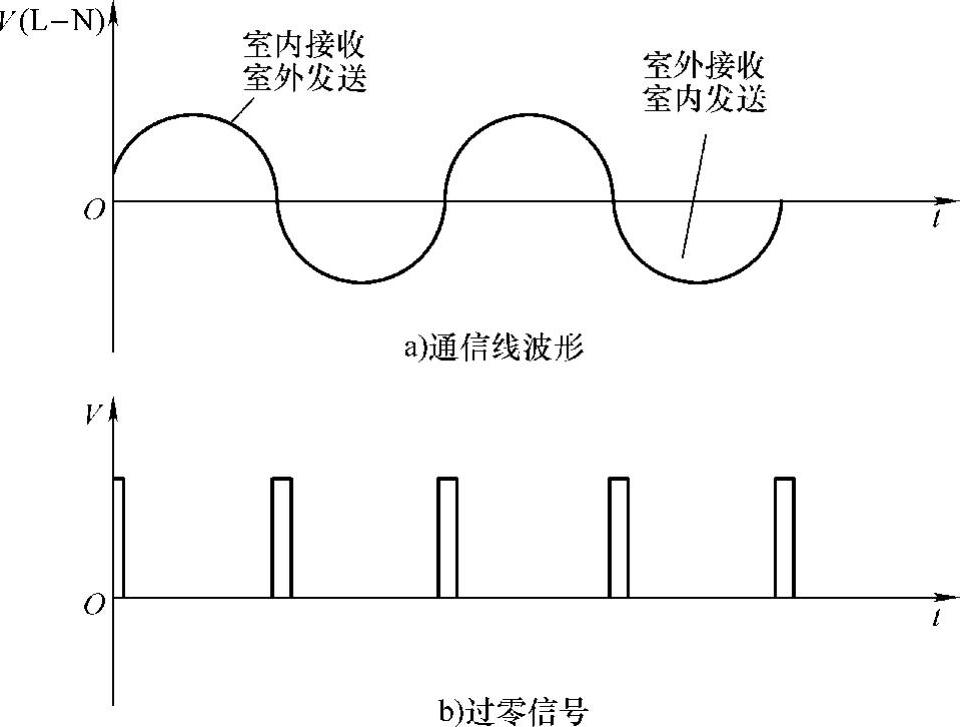

图4-65 通信波形及过零信号示意图
