长虹KFR-25GW/BQ型空调器工作正常十几分钟后保护停机问题优化建议
【摘要】：故障分析与检修：根据检修经验及先易后难的原则，检修时可首先检查室内机中的温度检测及保护电路，但经检查，未见有异常或损坏元器件。但通过电阻检查，未见有任何异常。但在采用电压检查法，检查IC800微控制器的脚时发现在关机保护时，脚的工作电压超出允许范围，其正常允许范围见表4-28。小结：在长虹KFR-25GW/BQ型空调器中，IP-模块Q200是内含6个大电流IG-BT的开关管，用于驱动压缩机运转。表4-29 部分IPM模块的型号及工作电流
故障分析与检修：根据检修经验及先易后难的原则，检修时可首先检查室内机中的温度检测及保护电路，但经检查，未见有异常或损坏元器件。因而判断故障点是在室外机中。这时应首先注意检查室外机的控制板电路。它的基本功能主要有过零检测、保护控制、模块驱动等部分，如图4-61所示。但通过电阻检查，未见有任何异常。但在采用电压检查法，检查IC800微控制器的ᣧ脚时发现在关机保护时，ᣧ脚的工作电压超出允许范围，其正常允许范围见表4-28。因而判断电流检测电路或供电负载电路有故障。电流检测电路原理图如图4-62所示。

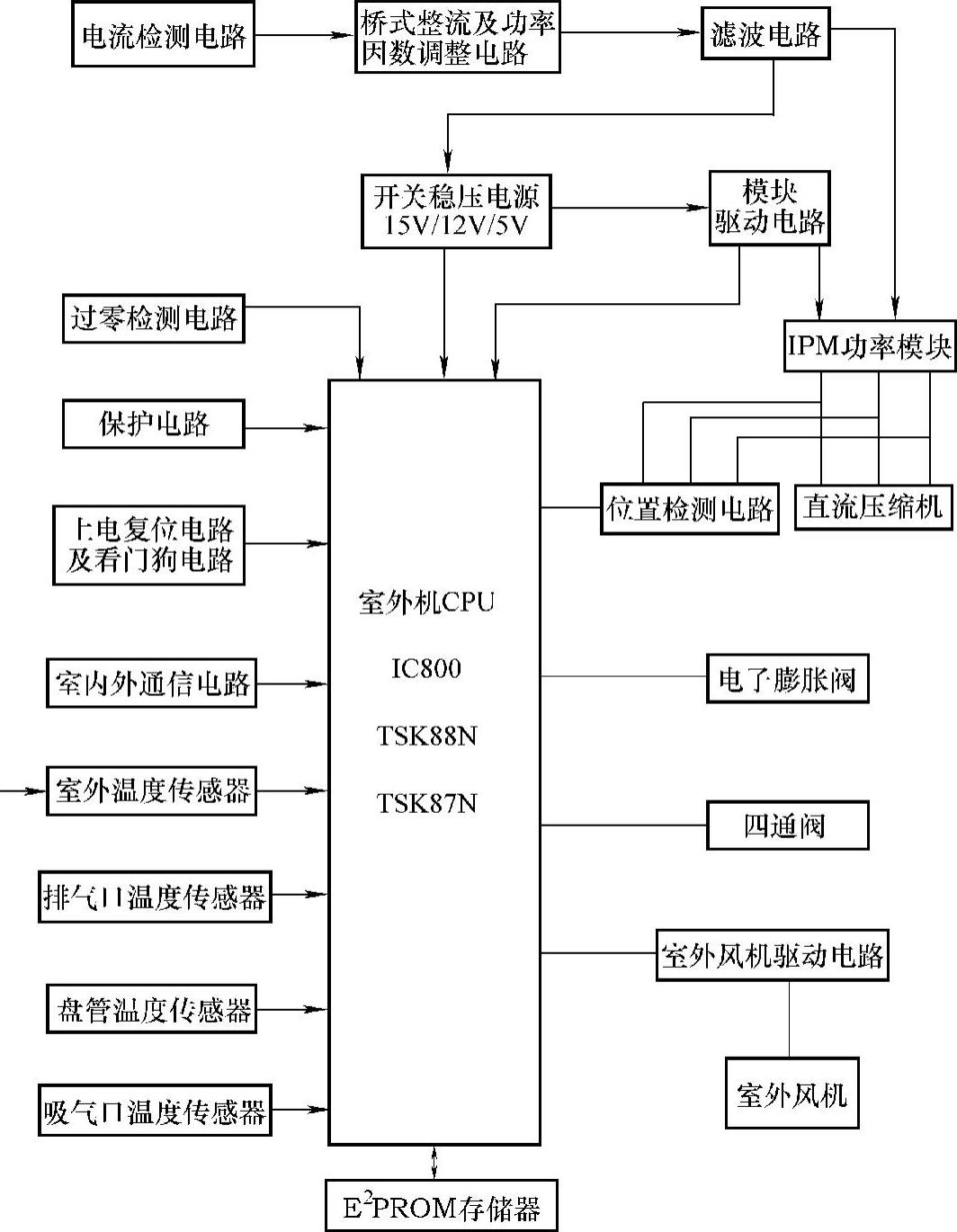

图4-61 室外机控制板的基本功能框图

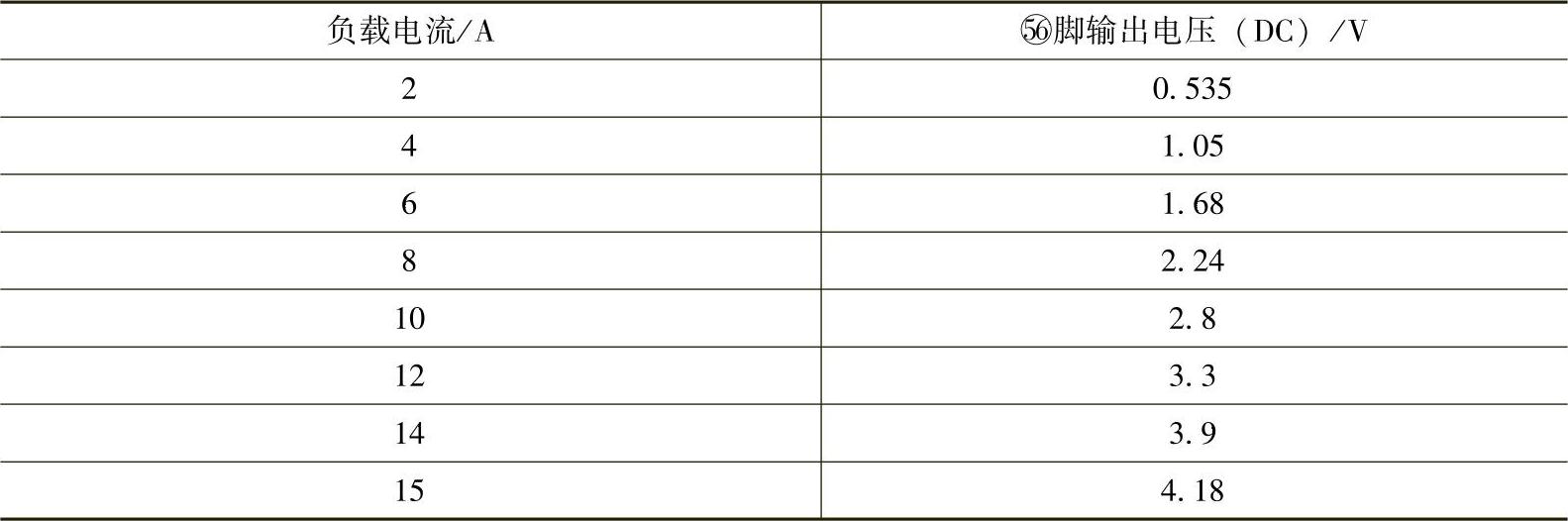

表4-28 IC800（TSK88N/TSK87N微控制器）脚在不同负载电流情况下的输出电压
注：表中数据依据厂商维修资料汇总，仅供参考。
图4-62 电流检测电路原理图
注：该图仅供参考。
经进一步检查仍未找到故障点，但在试更换Q200（IGBT 25A）IP-模块后，故障不再出现。
小结：在长虹KFR-25GW/BQ型空调器中，IP-模块Q200是内含6个大电流IG-BT的开关管，用于驱动压缩机运转。其电路原理图如图4-63所示。

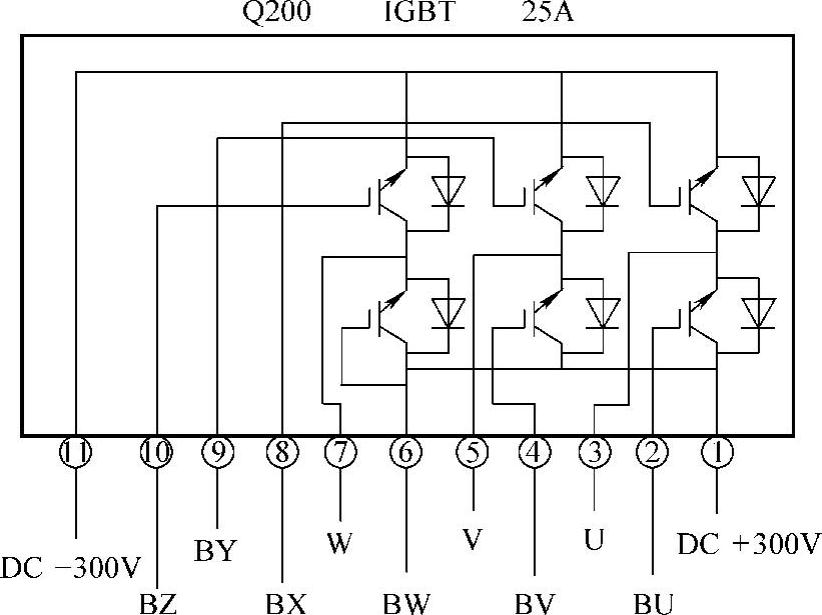

图4-63 Q200IP-模块内部电路基本结构示意图
注：该图仅供参考。
维修资料
常见IPM模块的型号及工作电流
常见IP-模块的型号及工作电流见表4-29。
表4-29 部分IPM模块的型号及工作电流
